Rohrdurchmesser: 48,3 mm
Wandstärke: 3,25 mm
Biegeradius
min.: max. 180 mm
Biegegeschwindigkeit: 20
°/sec
Gesamtleistungsbedarf: 2,4 kW
Maschinengewicht ca.: 700
t
Raumbedarf ca.: 3880 x 800 x 1250 m

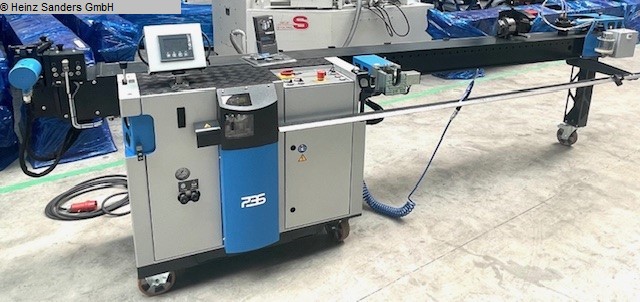

TUBOMAT Gesamtsystem -
Länge 3000 mm
Grundausstattung Biegen
• Elektronische
Siemens SIMATIC Steuerung

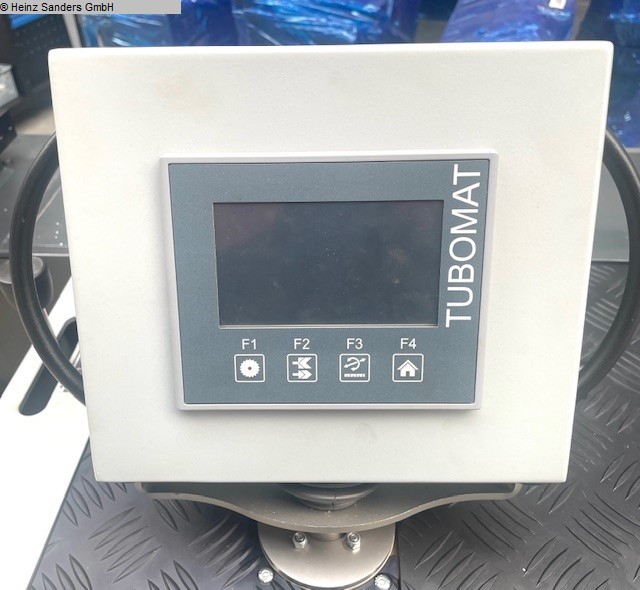

• Funktionswahl und Bedienung über
4,3 Zoll Touch Panel
• Bekannte 4-fach Biegewinkelvorwahl oder
Programmbetrieb
• 80 Speicherplätze bis zu 10 Sätze
•
Soll-Istwertanzeige für Biegewinkel
• Kompakter, vorgezogener
Biegekopf
• Optimiertes Werkzeugkonzept
• Biegeantrieb
hydraulisch, Bedienung über bewährten Handhebel
• Rohrklemmung
hydraulisch
• Gleitstückanstellung hydraulisch
•
Biegedornauszughydraulisch
• Maschine mobil
einsetzbar
Sägeeinheit für optimale rechtwinklige
Sägeschnitte
• Visualisierung der Sägeposition über
Linienlaser
• Klappbarer Sägeschutz
• Einstellbarer
Sägevorschub

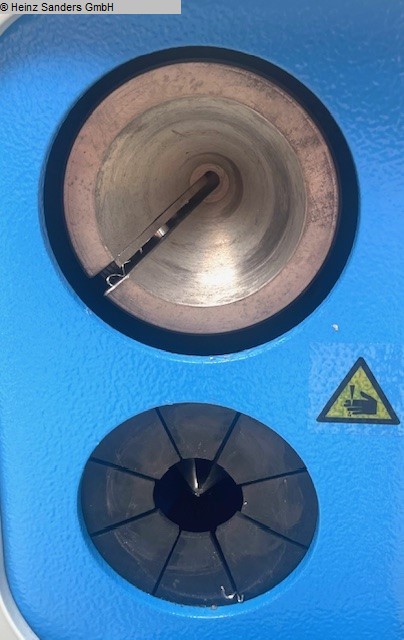

Entgrateinheit für Innen- und
Außenentgraten
Universelle Grundaufnahme als Antriebseinheit
für Montagevorsätze
• Mit Schwenkvorrichtung für optimale
Zugänglichkeit
inkl. optionale Ausstattung:
- Inklusive
je 6 Stück Längen- und Winkelanschlägen - Länge 3000 mm
-
2-Achs Positionieranzeige für Länge und Verdrehung
(Anzeige im
Touch Panel) - Länge 3000 mm
- Vorzeitiger Dornauszug zur
Optimierung der Bogenqualität
• Für den Einsatz von
Kugeldornen
• Dorn wird während des Biegevorgans automatisch
gezogen
• Einstellung bis 10° stufenlos programmierbar
-
Automatische Dornschmierung als Öl-Minimalmengenschmierung
-
TUBOLUB Z-M (5 Liter / Gebinde) für Minimalmengenschmierung
-
Schnittstelle für Netzwerkanbindung und Datenimport aus PIPEFAB
-

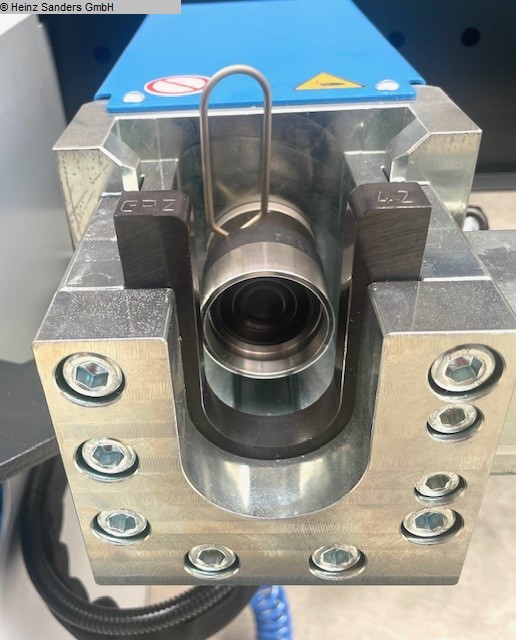

Montagevorsatz für Schneidringmontage mit Messsystem
(automatische Druckeinstellung)
- Software - Rohrbiegesoftware
PIPEFAB 4.0 BE Basic Paket
• Datenbank Oracle Express für
Einzelplatzanwendung
• Erstellen von Isometrien
(Einzelrohr)
• ConCSVImp - Schnittstelle Import Format
CSV
• Berechnung von Biegedaten unter Berücksichtigung von
Rückfederung,Streckung
und Auffederung
• Prüfung von
Klemmlängen, Anfangs- und Endlängen
• Ausgabe von Biegedaten
(Ausdruck)
• BendSim - Biegesimulation und grafische Darstellung
über parametrische
Werkzeugauslegung
• BendCon -
Erstellung undÜbergabe von NC-Biegedaten für TUBOMAT
- IsoTools
– 3D-Darstellung, Beschriftungstools
- ConSTEP - Schnittstelle
Import im Format STEP
- Werkzeugaufnahmen
- Biegewerkzeuge
bestehend aus Biegerolle, Klemmstück und Gleitstück
(feststehend)
- Biegedorne 3000 mm für Stahlrohre
Ausführung mit Schmierkanal
für
Öl-Minimalmengenschmierung
- Vormontagestutzen
-
Gegenhalteplatten zur Schneidringvormontage mit automatischer
Druckeinstellung an Stahl- und Edelstahlrohren
-
Inbetriebnahme
- Verpackungskosten
