uhlmann ups 300 Blistermaschinen
gebrauchtGeprüfter Anbieter
Preis anfordern
Direkt an den Anbieter
1 / 5
Technische Daten
· ID 150382639Nahrungsmittelmaschinen Pharma- und Kosmetikmaschinen Blistermaschinen
- Zustand
- gebraucht
- Baujahr
- 2001
- Standort
- 21054 Fagnano Olona (VA)
Identifikation
Herstelleruhlmann
Modellups 300
PositionsnummerIT352
Technik
Stückzahl1
Beschreibung
Maschinencode: IT352
Hersteller: Uhlmann
Modell: UPS300
Baujahr: 2001
Uhlmann
Dies ist eine vollautomatische, intermittierende Motion Blisterpacking-Maschine mit einer Kapazität von bis zu 50 Zyklen pro Minute. Die maximale Leistung beträgt 200 Blister pro Minute, abhängig von der Blistergröße.
Die Maschine ist von "Balkonbau" - alle relevanten Stationen sind einzelne Module, die von einer großen Aluminiumplatte, die die Vorderseite des Maschinengehäuses bildet, freischwingend sind. Der Rest des Maschinenschranks besteht aus Stahlgefertigt und beherbergt antriebsmittel, Getriebe, Kettenantriebe und die elektrische Steuerung.
PVC, PVC/PVDC, PVC/Aclar-Folie wird aus einer Rolle gezogen und zunächst erhitzt und aufgeweicht und dann in der Blisterformstation tiefgezogen. Die Blasen werden in der Form mit Hilfe von Druckluft gebildet – die Bahn wird dann nach vorne gezogen, nach oben und über den Zuführbereich, wo die Blasen mit Produkt gefüllt werden.

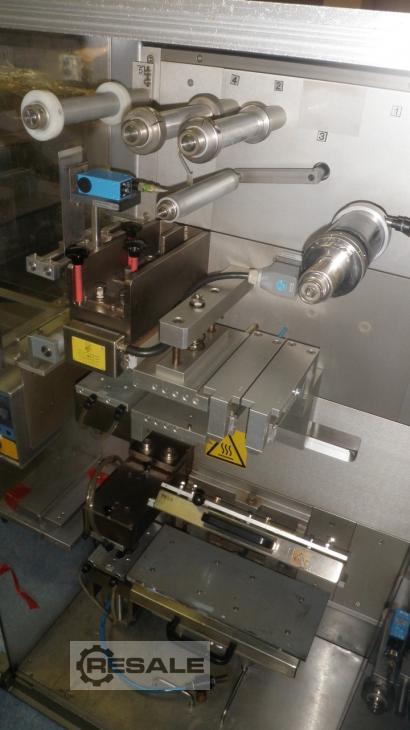

Die gefüllten Blasen gelangen nun in die Dichtstation, wo sie mit Aluminium-Topfolie überzogen sind, die von einer oben montierten Rolle gezogen wird. Die beheizte obere Dichtplatte an dieser Station enthält Kodierungsziffern, damit ein Code geprägt werden kann, wenn die Blasen versiegelt werden. Luftbetriebene Greifer ziehen dann die Bahn durch eine kurze Kühlplatte nach vorne, bevor sie aus der Bahn herausgeschnitten werden.
Die Bahn gelangt nun in die Guillotine-Schneidstation, wo die Blasen ausgeschnitten und eine Rutsche abgelassen werden, wo sie in einem geeigneten Behälter gesammelt werden können.

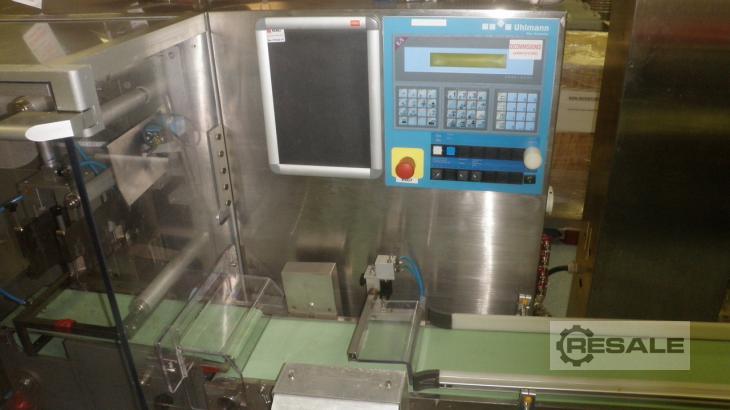

Alle Bedienregler befinden sich in einer Konsole auf der rechten Seite, einschließlich der Thermostate und Temperaturmessgeräte. Zwei verriegelte, große Perspex-Schiebetüren schützen den Bediener vor den beweglichen Teilen der Maschine. An der Rückseite des Maschinenschranks befinden sich Klapptüren für einen einfachen Zugang zu Reinigungs- und Wartungszwecken.
TECHNISCHE SPEZIFIKATIONEN:
Maximale Kapazität : 50 Hübe/min mit 10,0 mm Zugtiefe 35 Hübe/min mit 16,0 mm Zugtiefe
30 Hübe/min mit 18,5 mm Zugtiefe
Maximale Umformfläche :110 x 150 mm
Maximale Folienbreite :170 mm
Max. PVC-Rolle :400 mm
Max. A-Aluminium-Folienrolle :240 mm
Stromverbrauch :5,0 kW (Durchschnitt)
Gesamtstrom :8,0 kW (Spitzenverbrauch)
Die Maschine benötigt eine externe Druckluftzufuhr und eine Kühleinheit– bei Bedarf können wir gegen Aufpreis eine geeignete Kälteanlage anbieten.
Hersteller: Uhlmann
Modell: UPS300
Baujahr: 2001
Uhlmann
Dies ist eine vollautomatische, intermittierende Motion Blisterpacking-Maschine mit einer Kapazität von bis zu 50 Zyklen pro Minute. Die maximale Leistung beträgt 200 Blister pro Minute, abhängig von der Blistergröße.
Die Maschine ist von "Balkonbau" - alle relevanten Stationen sind einzelne Module, die von einer großen Aluminiumplatte, die die Vorderseite des Maschinengehäuses bildet, freischwingend sind. Der Rest des Maschinenschranks besteht aus Stahlgefertigt und beherbergt antriebsmittel, Getriebe, Kettenantriebe und die elektrische Steuerung.
PVC, PVC/PVDC, PVC/Aclar-Folie wird aus einer Rolle gezogen und zunächst erhitzt und aufgeweicht und dann in der Blisterformstation tiefgezogen. Die Blasen werden in der Form mit Hilfe von Druckluft gebildet – die Bahn wird dann nach vorne gezogen, nach oben und über den Zuführbereich, wo die Blasen mit Produkt gefüllt werden.
Die gefüllten Blasen gelangen nun in die Dichtstation, wo sie mit Aluminium-Topfolie überzogen sind, die von einer oben montierten Rolle gezogen wird. Die beheizte obere Dichtplatte an dieser Station enthält Kodierungsziffern, damit ein Code geprägt werden kann, wenn die Blasen versiegelt werden. Luftbetriebene Greifer ziehen dann die Bahn durch eine kurze Kühlplatte nach vorne, bevor sie aus der Bahn herausgeschnitten werden.
Die Bahn gelangt nun in die Guillotine-Schneidstation, wo die Blasen ausgeschnitten und eine Rutsche abgelassen werden, wo sie in einem geeigneten Behälter gesammelt werden können.
Alle Bedienregler befinden sich in einer Konsole auf der rechten Seite, einschließlich der Thermostate und Temperaturmessgeräte. Zwei verriegelte, große Perspex-Schiebetüren schützen den Bediener vor den beweglichen Teilen der Maschine. An der Rückseite des Maschinenschranks befinden sich Klapptüren für einen einfachen Zugang zu Reinigungs- und Wartungszwecken.
TECHNISCHE SPEZIFIKATIONEN:
Maximale Kapazität : 50 Hübe/min mit 10,0 mm Zugtiefe 35 Hübe/min mit 16,0 mm Zugtiefe
30 Hübe/min mit 18,5 mm Zugtiefe
Maximale Umformfläche :110 x 150 mm
Maximale Folienbreite :170 mm
Max. PVC-Rolle :400 mm
Max. A-Aluminium-Folienrolle :240 mm
Stromverbrauch :5,0 kW (Durchschnitt)
Gesamtstrom :8,0 kW (Spitzenverbrauch)
Die Maschine benötigt eine externe Druckluftzufuhr und eine Kühleinheit– bei Bedarf können wir gegen Aufpreis eine geeignete Kälteanlage anbieten.
