UNGEPRÜFT gebr._Messmaschine Keyence_3D_Digi_XM2018_Bj.11_20

Standort: Deutschland, Baden-Württemberg Südwest
Zustand: Gebraucht
Baujahr: 2018
IntNr231039
Betriebsstunden: nicht bekannt

Gebr. KEYENCE_Modellreihe XM_(T2000- muss noch geprüft werden) Bj.2018
Messgerät

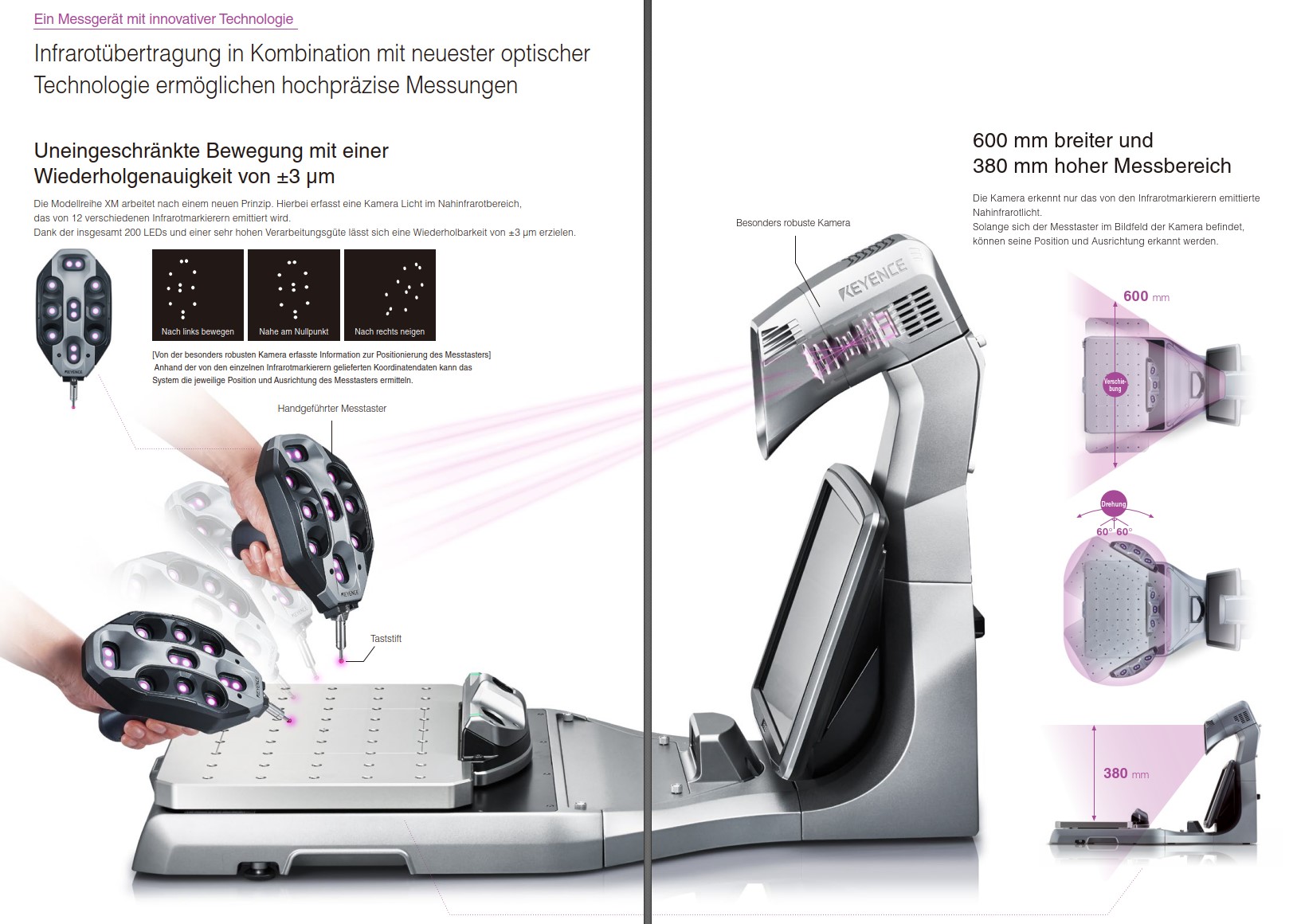

Messbereich: 300 mm × 250 mm × 150 mm
Kleinste Anzeigeeinheit: Abstand 1 µm / Winkel 0,0001 Grad
Messgenauigkeit:
Wiederholgenauigkeit: ±3 ?m
Messabweichung: ±8 ?m
Objekttisch
Maximale Gewichtsbelastung: 25 kg
Messtaster: 2
Eingebautes Display: 15-Zoll-LCD-Monitor (1024 × 768)
Schnittstellen: USB 2.0 Serie A: 3 Anschlüsse
Umgebungsbeständigkeit: +10 bis +35°C
Unter Bezugnahme auf ISO 10360-2
(innerhalb eines Bereichs von 200 × 200 × 150 mm bei einer Umgebungstemperatur im Betrieb von 23 ±1°C)

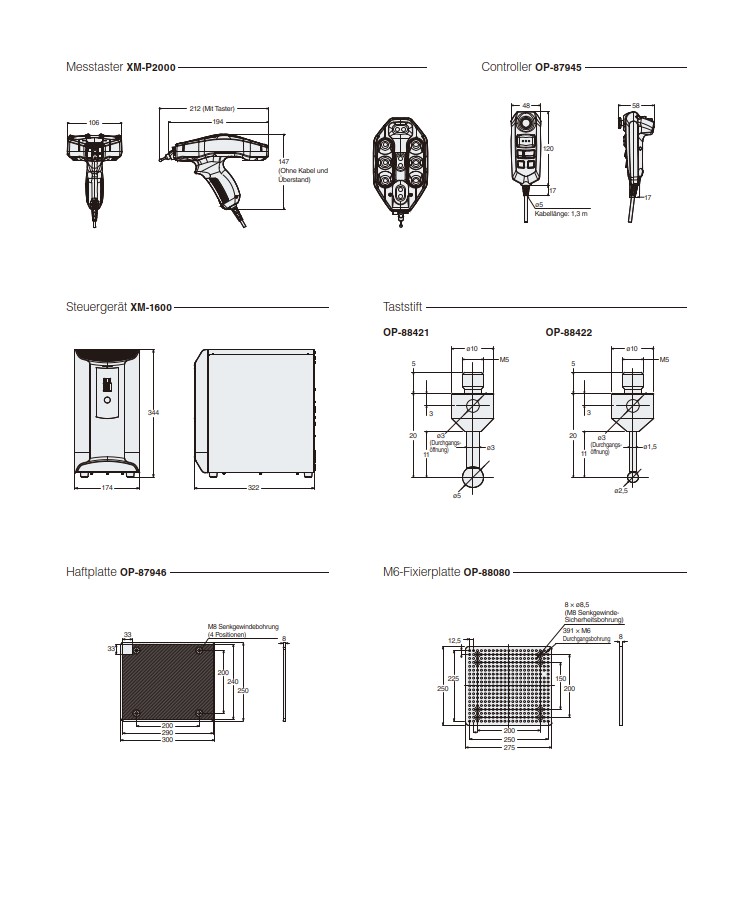

Steuergerät XM-1600
Messtaster: XM-P2000

Funktionen:
Einstellmodus, Bildgeführte Messung, Statistik und Analyse, Einzelmessung
500 (ohne Kommentar-Elemente)

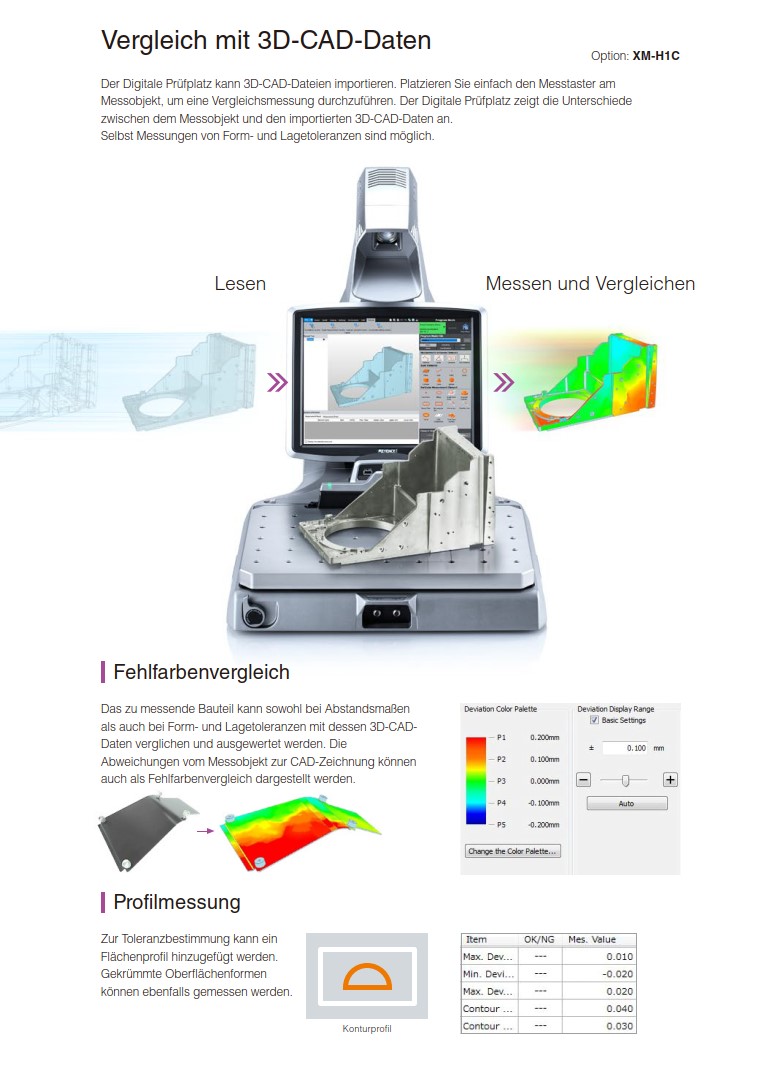

Grundlegende Messung: Abstand, Winkel, Berechnung, CAD-Abstand
Ebene, Gerade, Punkt, Kreis, Zylinder, Kegel, Kugel
Punkt - keine Korrektur, Ellipse, Punktkreis, Abgestufter Zylinder, Oval, Langloch,
Eckenradius, Fase, Torus, CAD-Vergleich, Freiformfläche
Konstruktion: Mittelpunkt, Tangentenpunkt, Schnittpunkt, Lot, Numerische Eingabe,
Elementauswahl, Mittellinie, Tangente, Schnittlinie, Projektionslinie, Rotationslinie, Numerische Eingabe, Elementauswahl, Mittelebene, Parallelebene, Numerische Eingabe, Elementauswahl, Schnittkreis, Numerische Eingabe, Elementauswahl.

Prüfspezifikationen, Einzelobjektbericht, Einzelobjektbericht (mit Bauteilbild),
Bildschirmbild, Grafikanzeigenbild, Bild von der Messtaster-Kamera, CSV-Ausgabe

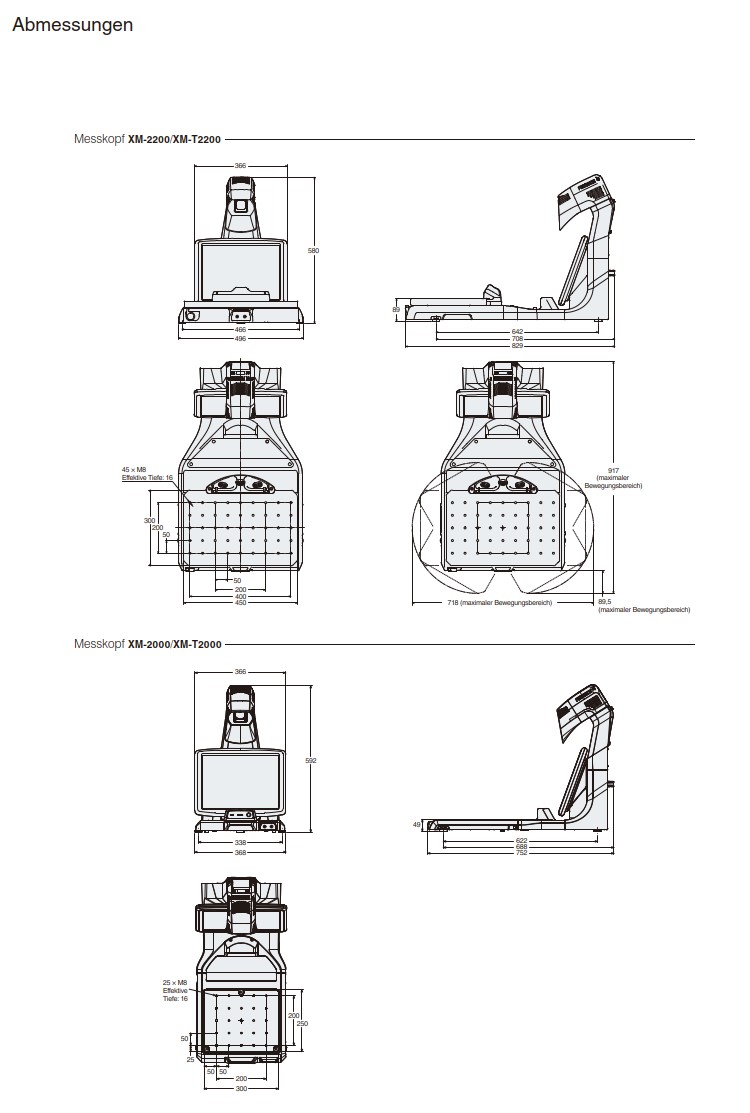

Abmessungen Maschine: ca. 900 x 500 x 1000 [mm]
Gewicht Maschine: ca. 30 [kg]

Abmessungen Maschine: ca. 400 x 300 x 600 [mm]
Gewicht Maschine: ca. 6 [kg]

Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

Used. KEYENCE_Model series XM_(T2000- still to be checked) Year 2018
Measuring device
Measuring range: 300 mm × 250 mm × 150 mm
Smallest display unit: Distance 1 µm / angle 0.0001 degrees
Measuring accuracy:
Repeatability: ±3 ?m
Measurement deviation: ±8 ?m
Object table
Maximum weight load: 25 kg
Measuring probe: 2
Built-in display: 15-inch LCD monitor (1024 × 768)
Interfaces: USB 2.0 Series A: 3 ports
Environmental resistance: +10 to +35°C
With reference to ISO 10360-2
(within an area of 200 × 200 × 150 mm at an operating ambient temperature of 23 ±1°C)

Control unit XM-1600
Measuring probe: XM-P2000

Functions:
Setting mode, image-guided measurement, statistics and analysis, single measurement
500 (without comment elements)
Basic measurement: Distance, angle, calculation, CAD distance
Plane, straight line, point, circle, cylinder, cone, sphere
Point - no correction, ellipse, point circle, stepped cylinder, oval, slotted hole,
corner radius, chamfer, torus, CAD comparison, free-form surface
Construction: Center point, tangent point, intersection point, perpendicular, numerical input,
Element selection, center line, tangent, intersection line, projection line, rotation line, numerical input, element selection, center plane, parallel plane, numerical input, element selection, intersection circle, numerical input, element selection
Test specifications, individual object report, individual object report (with component image),
Screen image, graphic display image, image from the touch probe camera, CSV output

Machine dimensions: approx. 900 x 500 x 1000 [mm]
Machine weight: approx. 30 [kg]

Machine dimensions: approx. 400 x 300 x 600 [mm]
Machine weight: approx. 6 [kg]

The machine can be inspected by appointment.
Changes and errors in the technical data and information as well as prior sale reserved!
