x-Weg: 10000 mm
y-Weg: 1500 mm
z-Weg: 1000
mm
Gesamtleistungsbedarf: kW
Maschinengewicht ca.:
t
Raumbedarf ca.: m

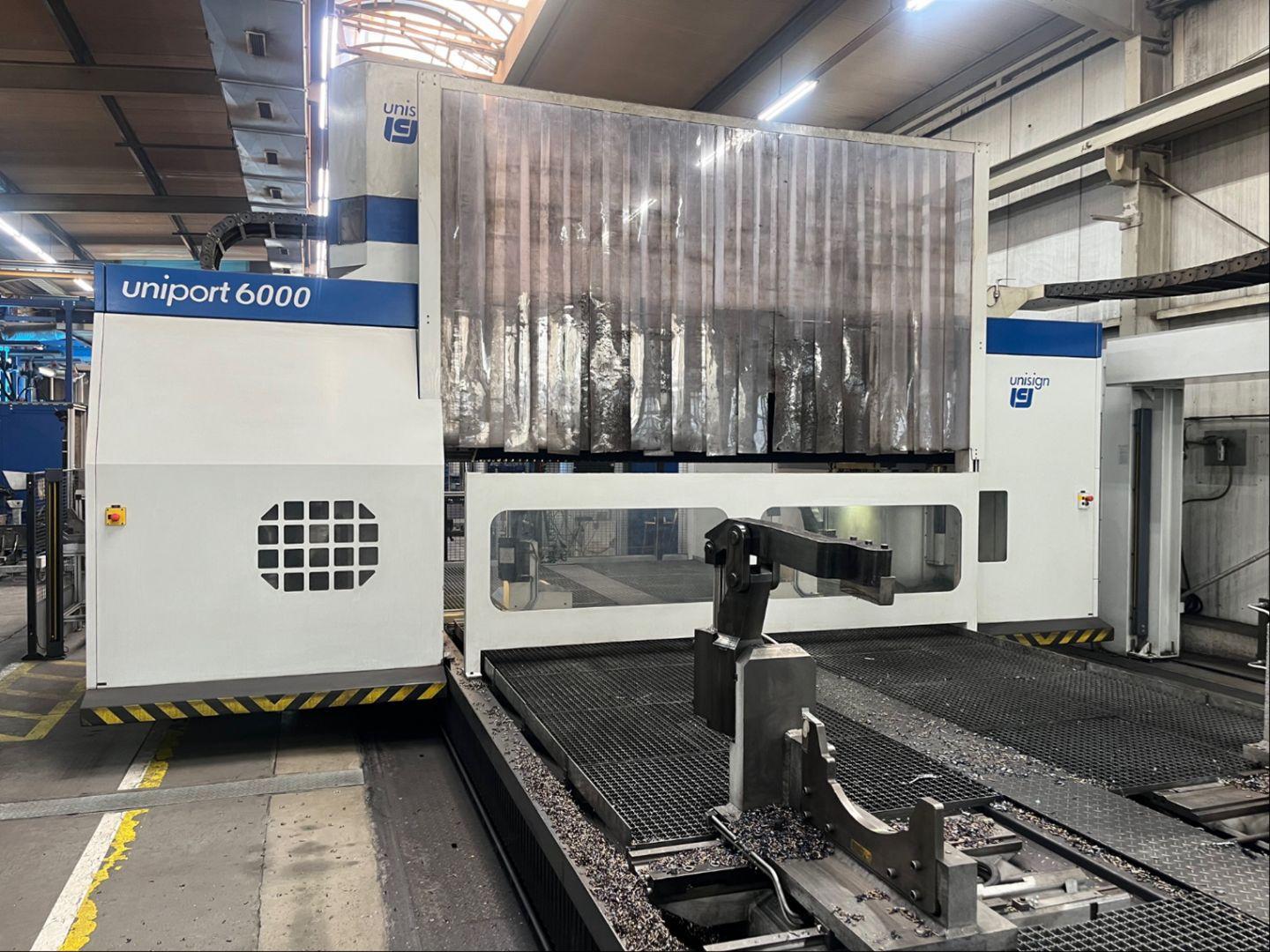

Unisign UNIPORT
6000
Portalfräsmaschine / Sinumerik 840
D
Maschinendaten
Baujahr:
2010
Platzbedarf:
ca. 12 x 11
m
Steuerung:
Siemens Sinumerik 840 D
Verfahrwege:
X = 10.000 mm
Y = 1500 mm
Vergrößerter
Spindelschlittenhub: Z = 1000 mm
Vergrößerte
Durchgangshöhe: = 1300 mm
Durchgangsbreite:
= 1500 mm
Hauptantrieb
36 kW, n = 6000 1/min, 720 Nm
2-stufiges
Getriebe 1:4
Werkzeugaufnahme: SK
50
Betriebsstunden: 54821h
Einschaltstunden
Vorschübe und Eilgang:
30000N Vorschubdruck, 20000N Bohrdruck in X u. Y.
Achse
Eilgang 36000mm/min für X-Achse
30000mm/min für die Y- und
Z- Achse.
Vorschub 5
-30000mm/Min
bzw. 36000mm/Min
Zerspanleistung in
C45:
Vollbohren D=120mm
Gewindebohren M55
Fräsen
100cm³/min
Gantry-Bauweise mit verfahrbarer Portalbrücke und
stationärem Spanntisch.
Spanntisch ausgeführt mit
Spannbalken in Querrichtung mit jeweils 750mm Zwischenabstand.
Die standardmäßigen Plattenfelder entfallen.
Hydraulische
Spannvorrichtung mit Spannbrücken zur Achsbearbeitung inkl.
Hydraulikanlage
Winkelbohr- & Fräskopf, n = 4000 1/min
SK50
Hohe Genauigkeit und Stabilität durch
Hirthverzahnung
Automatischer Werkzeugwechsel in den
Winkelkopf
Messtaster
RWP20.50-M
Pendelbetrieb
Sicherheitszaun mit Lichtgittern
Fabrikat Sick
Spanntisch mit Spannbalken in Querrichtung je 750
mm
Werkzeugkettenmagazin am Portalständer mit 30
Plätzen
Maschinen-Kühlanlage
Wasser-Luft-Wärmetauscher im
Schaltschrank integriert
Unisign Ferndiagnose für Siemens
Sinumerik 840 D
Makrolon Vorhänge an beiden Seiten der
Portalbrücke
motorisch in der Höhe verstellbar
Trennwand mit
Sichtscheibe
Späneförderer mit
Scharnierbandausführung.
Aufstell.- und
Ausrichtelemente
Dokumentation
• Zubehör:
1 Stück
Winkelbohr- & Fräskopf SK50 im Ersatz
1 Stück Hexagon Messtaster
RWP 20.50-M als Ersatz
1 Stück Spannfeld mit T-Nuten 2500x
1200mm welches statt der hydraulischen Vorrichtung auf der Maschine
installiert werden kann.
Diverse Ersatzteile
Maschine wurde
ohne KSS betrieben, ist aber für den KSS-Einsatz
vorgerüstet.
Die Maschine ist in eine Fundamentgrube eingelassen
und verankert.
Werkzeugmagazin und Kugelgewindetrieb X1 u. X2 2023
vollständig überholt.
Aufgrund verringerter Einsatzzeiten letzte
Herstellerwartung 2023.
