1. Hauptschalter
• Funktion: Allgemeine Unterbrechung der Stromversorgung.
• Marke: Schneider (sichtbar in der rechten Mitte, schwarz).
• Typ: Tetrapol-Leistungsschalter.

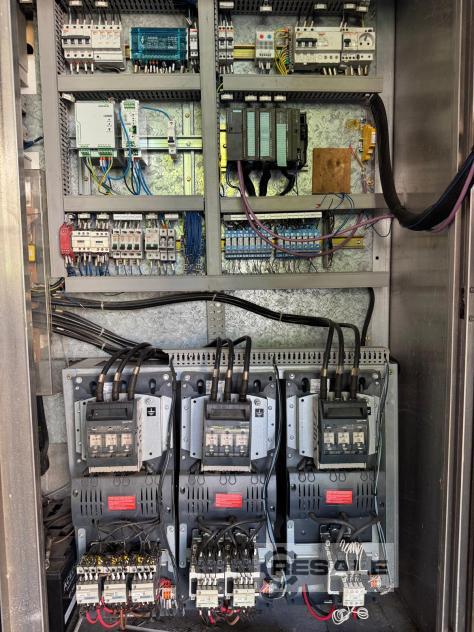

2. 2 Siemens S7-300 SPS
• Funktion: Logische Anlagensteuerung (SPS).
• Standort: Oben rechts.
• Sichtbare Module: Stromversorgung, CPU, Ein-/Ausgang (I/O),
Kommunikationsmodule.
3. Ausgangsrelais / Schnittstelle
• Funktion: Schnittstelle zwischen der SPS und den Aktoren (Lampen,
Schütze, etc.).
• Typ: Steckrelais auf blauem Sockel.
• Standort: Direkt unter der Maschine.
4. HMI + Messmodul
•Funktion:
• HMI (Human-Machine Interface): Anzeige und lokale Steuerung.
• Messmodul: Messung von Spannung, Strom, Leistung,
Leistungsfaktor, etc.
• Marke: Schneider (PowerLogic oder ähnlich).
• Standort: Oben links.
5. Batterien
• Funktion: Notstromversorgung oder Puffer (z.B. für das Messmodul
oder die SPS).
• Standort: Unten links.
6. Kompensationsmodul (15/30/60 kV)
