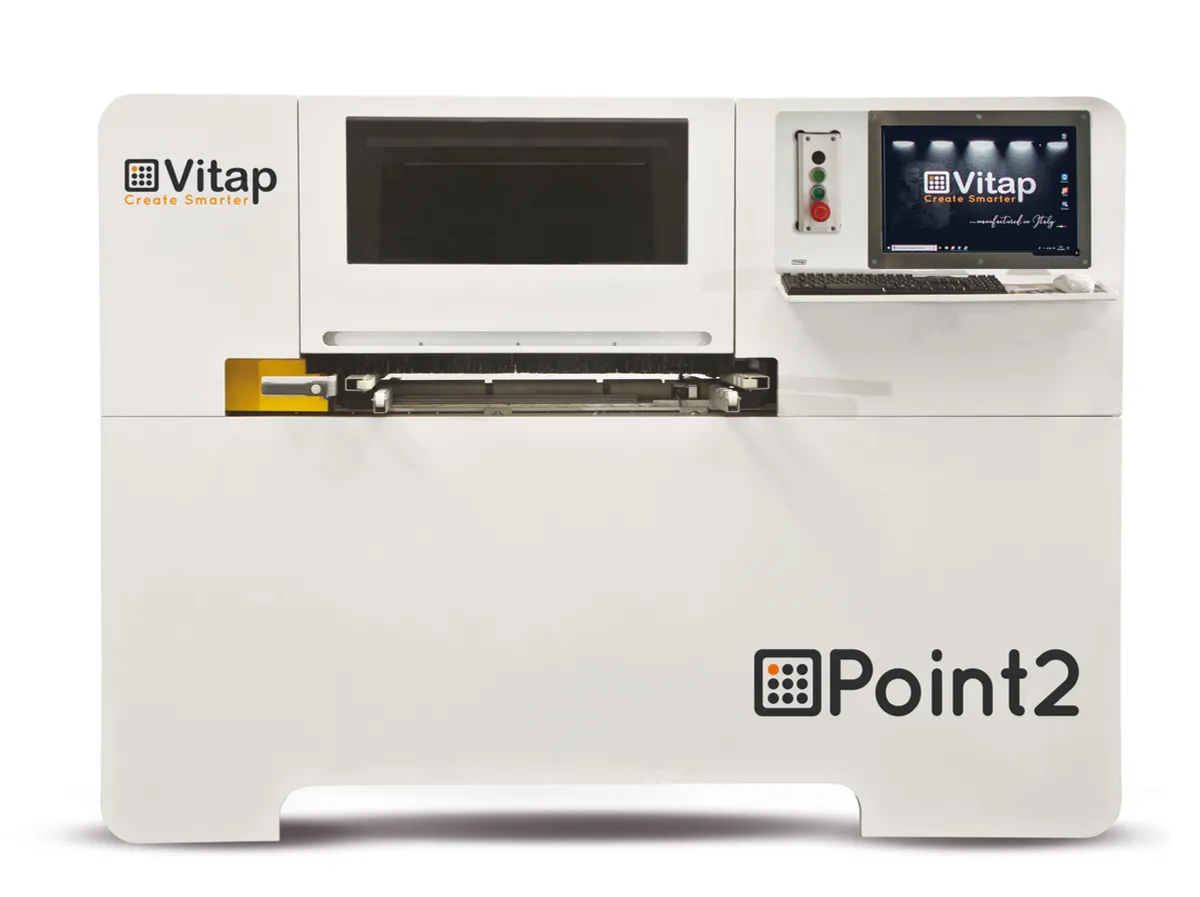

VITAP POINT 2 CNC-Bohrmaschine

CNC-Bohrmaschine
Fabrikat: VITAP
Typ: POINT 2
Neumaschine

Vitaps smarte Lösung zum Durchlaufbohren und Nuten mit automatischen Rücklauf zum Bediener.

Drei gesteuerte Achsen:
- X-Achse - fließender Werkstücktransport durch ein patentiertes Riemensystem.
- Y-Achse - Bohrkopfbewegung, geführt über Zahnstange und Ritzel
- Z-Achse - Bohren, geführt über Kugelumlaufschraube

Je weniger Einschränkungen, desto größer der Fortschritt!
Bei unserer Maschine setzen wir Ihnen in der Werkstücklänge keine Limits.

Einfache TPA Programmierung
- Sie können Bohrungen individuell platzieren
- Die Bearbeitungen werden Ihnen an einem virtuellen Werkstück angezeigt
- Bei Veränderung der Werkstückmaße können sich die Bohrungen autom. anpassen

Büro Software-Lizenz - In der Ruhe liegt die Kraft
- Vielleicht haben Sie ja die besseren Ideen in ruhiger Umgebung? So können Sie das flexible CAD System besser nutzen.
- Durch diese Lizenz können Sie Programme dort schreiben, wo Sie entwickelt und besprochen werden, im Büro.

- Eine Werkzeugtabelle zeigt Ihnen die Bestückung an

- Farbbildschirm LCD TFT 19? 5/4
- USB-Anschluss um Programme von einem beliebigen Büro-Arbeitsplatz zu laden
- 3 Passwortgeschützte Zugangsebenen (Operator-Supervisor-Assistance)
- Datensicherung von allen Daten/Parametern
- Dateneingabemaske mit grafischer Unterstützung für die wichtigsten Transaktionen
- Makro-Programmierung
- Job-Liste

Technische Daten:
- 9 vertikale Spindeln, einzeln ansteuerbar
- 2+2 horizontale Bohrspindeln in X
- 1+1 horizontale Bohrspindeln in Y

- 1 Nutsägeaggregat (Sägeblatt-Ø 100 mm)

Werkstückabmessungen:
- Max. Werkstückdicke 50 mm
- Max. Werkstückgewicht 50 kg
- Max. Werkstückgröße: X unbegrenzt, Y 920 mm, Z 50 mm
- Min. Werkstückgröße: X 270 mm, Y 150mm, Z 10 mm

- Geschwindigkeit Werkstücktransport: 25 m/min

- Spindeldrehzahl 3.600 UpM
- max. horizontale Bohrtiefe, X- und Y-Achse 30 mm
- max. vertikale Bohrtiefe 45 mm
- max. vertikaler Werkzeugdurchmesser 35 mm
- max. horizontaler Werkzeugdurchmesser 12 mm
- Motorleistung 1,7 kW

- CE-STANDARD

Inklusive:
- Werkzeug-Set zum Produktionsstart

Optionen:
- Schaltschrankkühlung
- Spannungskonstanthalter für den PC
- Zusätzlicher Oberdruck

- Fräsaggregat 3,3 kW
12.000 - 24.000 U/min.,
Aufnahme ER 32 für Werkzeugdurchmesser bis 20mm

- Barcode Lesegerät
- Vordere und hintere Rollenunterstützung für lange Werkstücke
- Schmalteilführung min. 70mm
