Pulverbeschichtungsanlagen VOGAMAKINA Box type powder coating oven

1. ELEKTROKASTEN BACKOFEN
Verwendungszweck : Pulverhärtung
Höchsttemperatur : 220ºC

Die Ofenheizung ist als Umluftsystem ausgeführt. Es basiert auf dem Prinzip, das Ofenvolumen mit Hilfe eines Umluftgebläses in den Ofen zu pumpen und die Ofentemperatur mit der Wärmeübertragung durch die durch die Heizeinheit strömende Luft zu erhöhen.
Die Wände des Ofens und der Heizeinheit bestehen aus modularem Blech und hochdichten isolierten Paneelen. Luftverteilungskanäle mit geregelten Klappen im Inneren des Ofens sorgen dafür, dass die Ofentemperatur an jeder Stelle homogen ist. Das Temperiergerät ist digital und ermöglicht eine präzise Einstellung der Ofentemperatur.

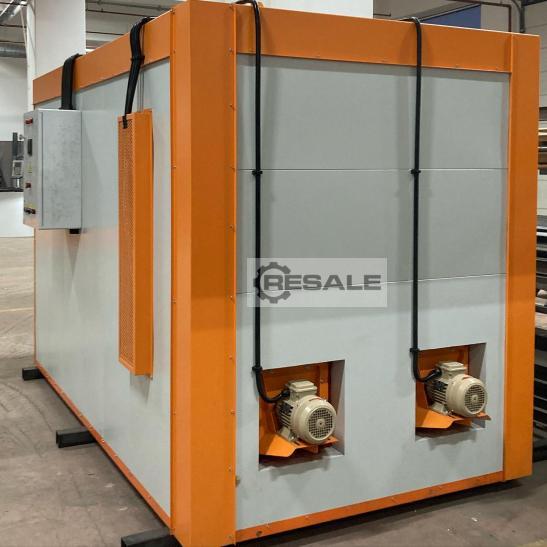

Die Heizeinheit befindet sich an der Seite, auf der Rückseite oder auf der Oberseite des Ofens und besteht aus einer isolierten Heizkammer, einer Heizzelle mit Widerstand im Inneren, einem Umluftventilator, der bei 250 °C betrieben werden kann, und einer Wartungsklappe.

Material der Außenfläche : 1 mm Kohlenstoffstahlblech, außen pulverbeschichtet
Material der Innenfläche : 1mm Verzinktes Stahlblech, unbeschichtet
Dicke der Isolierung : 150 mm
Isolierung : Gemahlen – 50 mm Steinwolle (50 kg/m³)
Seiten- und Oberteile – 150 mm Steinwolle (50 kg/m³)
Wärmeübertragung : Konvektion, durch geschlossenen Luftkreislauf
Heizungsart : Direkte Heizung mit elektrischen Heizungen
Temperaturregelung : Ein/Aus, 0-400ºC Digitaler Thermostat, Thermoelement Fe-Const (Typ J)
Umgebungstemperatur : +10ºC (während der Arbeit)
Gleichmäßigkeit des Ofens : ±2,5ºC (5ºC insgesamt)
Regelgenauigkeit : ±1ºC
Aufheizzeit : 25-30 min (leerer Ofen)

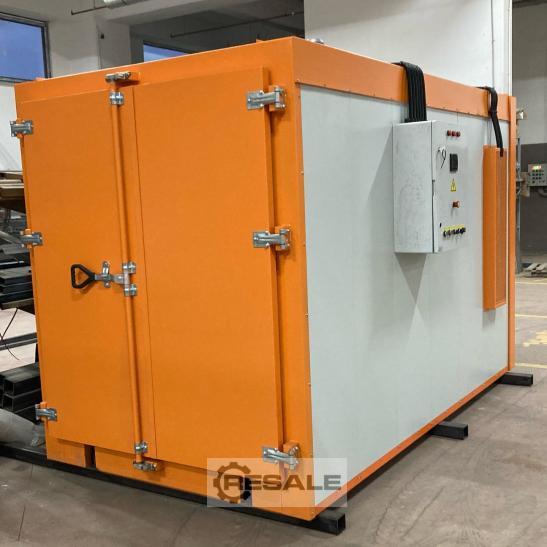

Backofentür : Manuell, aufklappbar, von einer Seite
Be- und Entladen: Von Hand aus der Werkstatt in den Ofen geschoben

1.1. HEIZEINHEIT
Quelle : Elektrizität
Umluftventilator : 380V - 50Hz, Blechkörper und Propeller
Heizenergiebedarf : Berechnet, um 200ºC in 30 Minuten zu erreichen (leerer Ofen)
Elektrische Heizungen : Rohrtyp, oberflächenvergrößerte Serpentinenheizungen

1.2. SCHALTTAFEL UND ELEKTROINSTALLATION
Der elektrische Schaltschrank wird außen an der Seitenwand des Ofens montiert und von den Motoren und der Heizung intern mit dem Schaltschrank verdrahtet. Das Bedienfeld besteht aus SCHNEIDER ELECTRIC
