Hersteller: WEBEN / CEEVER
Anwendung: Automatisierte Teilehandhabung nach vorgelagerter Presse
(Presse nicht Bestandteil), Waschen, Trocknen und
Qualitätskontrolle
Beschreibung:

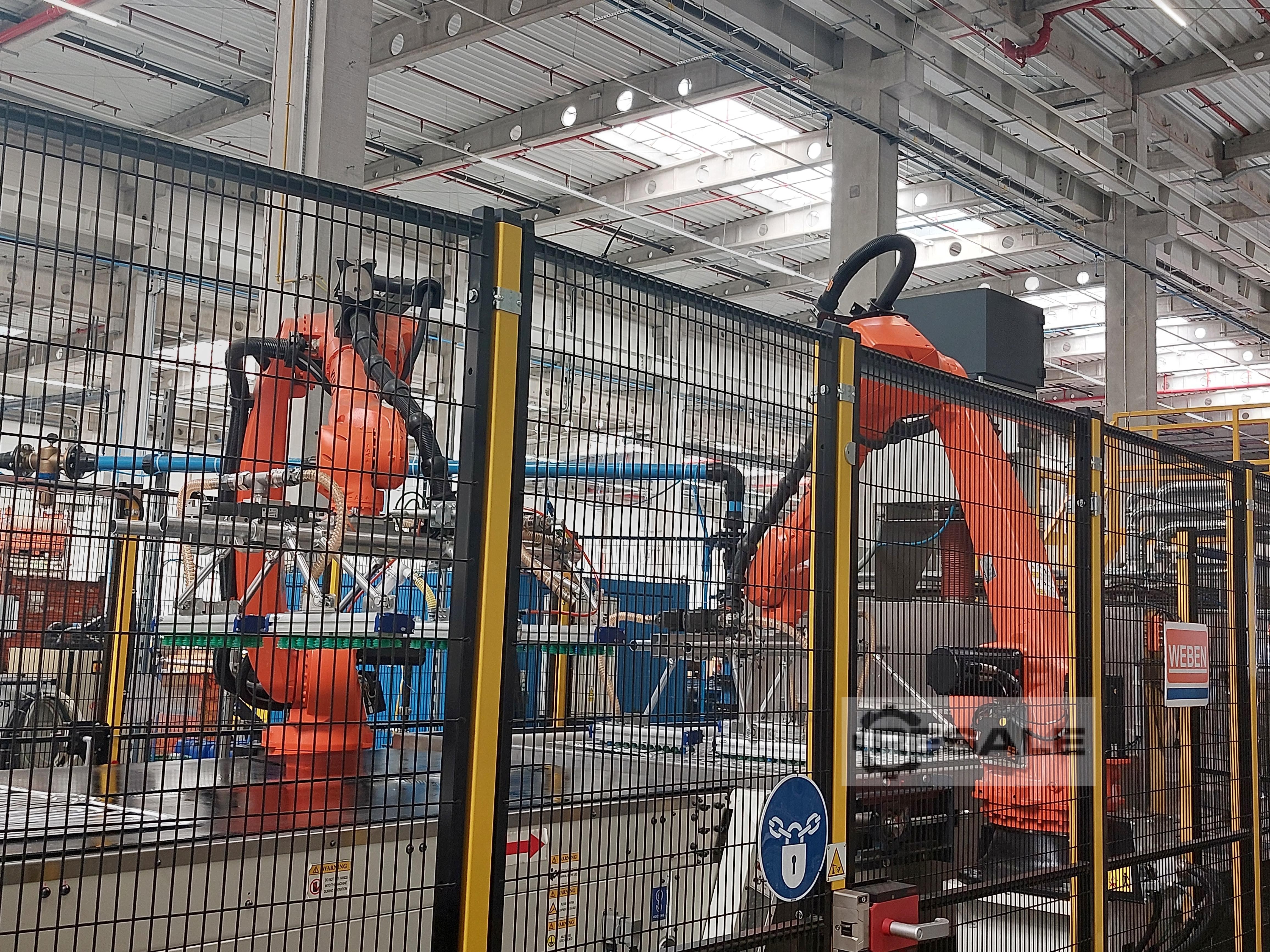

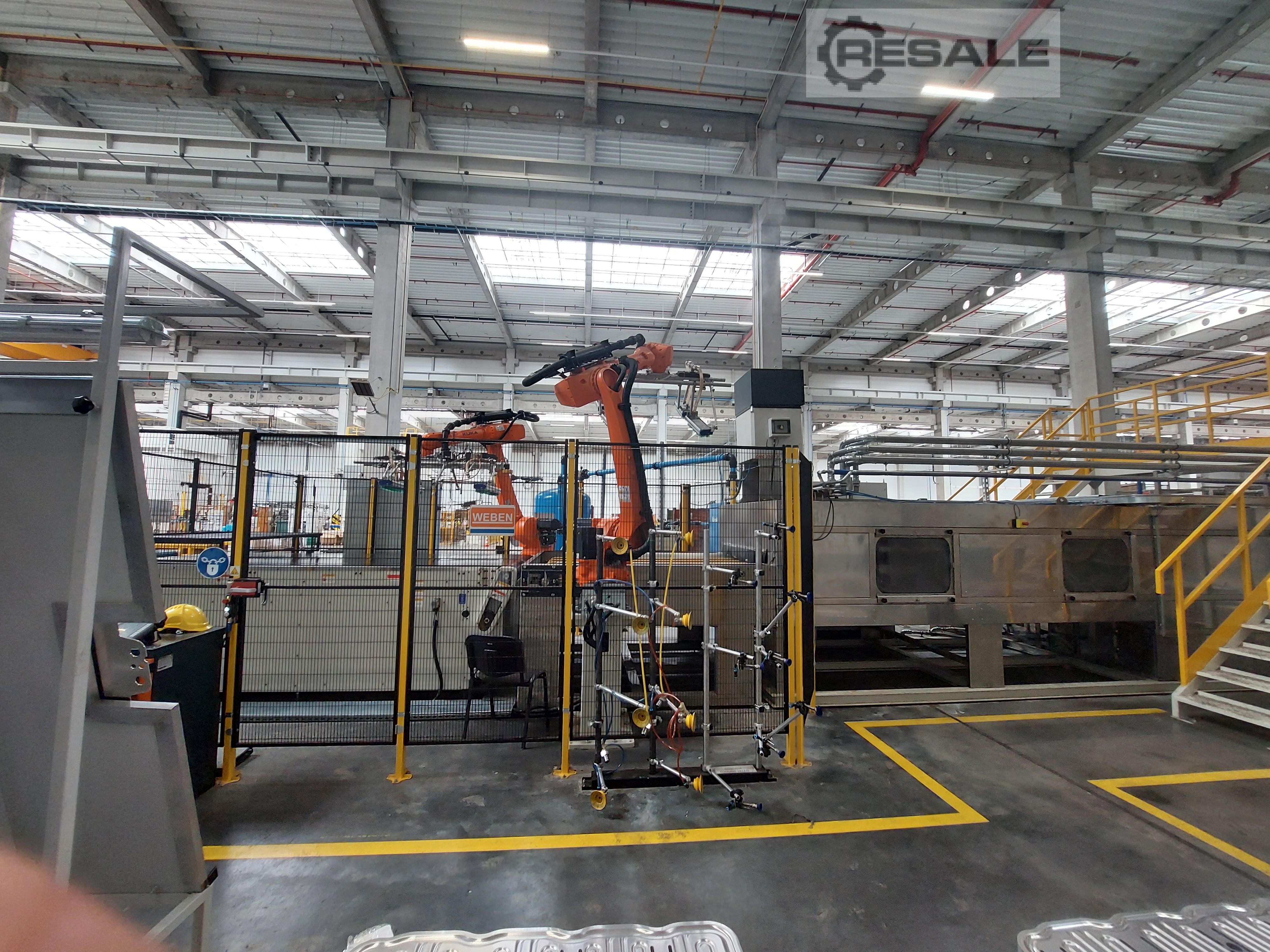

Die Anlage ist ein automatisiertes System zur Entnahme und
Weiterführung von Teilen aus einer vorgelagerten Presse. Roboter
übernehmen die Teile, führen sie über ein Förder- und
Transportsystem durch einen industriellen Waschtunnel (Nassreinigung)
und anschließend durch ein Kontroll-/Messsystem zur
Qualitätsprüfung. Die komplette Prozesskette ist für einen
kontinuierlichen Ablauf ausgelegt und verbindet Roboterhandling,
Waschprozess, Fördertechnik und automatische Qualitätsentscheidung
(OK/NOK).
Technische Daten – Waschtunnel
Baujahr: 2021
Reinigungsprozess: Spritz-Spritzverfahren (wasserbasiert),
Luftabblasung, Heißlufttrocknung
Max. Werkstückabmessungen: Länge 1400 mm
Max. Werkstückabmessungen: Tiefe 2000 mm
Max. Werkstückabmessungen: Höhe 10 mm
Max. Werkstückgewicht: 12 kg
Anlagenabmessungen: Breite 3000 mm
Anlagenabmessungen: Tiefe 35.500 mm
Anlagenabmessungen: Höhe 3400 mm
Gewicht (leer): 20.000 kg
Gewicht (betriebsbereit): 27.000 kg
Werkstoff medienberührt: Edelstahl AISI 304
Waschtank Volumen: 4000 Liter
Waschtank Heizung: elektrisch 80 kW
Spültank Volumen: 2500 Liter
Spültank Heizung: elektrisch 40 kW
Waschpumpe: 2000 l/min, 6 bar, 30 kW
Spülpumpe: 900 l/min, 6 bar, 15 kW
Filtration Waschen: Sackfilter 4 Stück, 100 µm
Trocknung: elektrisch 48 kW
Elektrischer Anschluss: 380–400 V / 50 Hz / 3 Ph + N
Gesamtanschlussleistung Waschtunnel: 385 kW
Druckluft Automatisierung: 6–8 bar, Anschluss 1/4"
Druckluft Abblasung: 6–8 bar, 4 Anschlüsse, Verbrauch ca. 30.000
Nm³/h, Anschluss 1 1/4"
Technische Daten – Roboter-, Förder- und Kontrollsystem
Steuerung: Siemens SPS S7-1500 1517F
Bedienpanel: Siemens TP1900 Comfort
Roboter: KUKA KR50 R2500 IONTEC mit KRC4 (mehrere Roboter in der
Linie)
Fördertechnik: mehrere Förderstrecken / Transportzonen
Max. Fördergeschwindigkeit: bis 24 m/min
Kontrollsystem: Laser-Messsystem mit automatischer OK/NOK-Auswertung
und Sortierung
