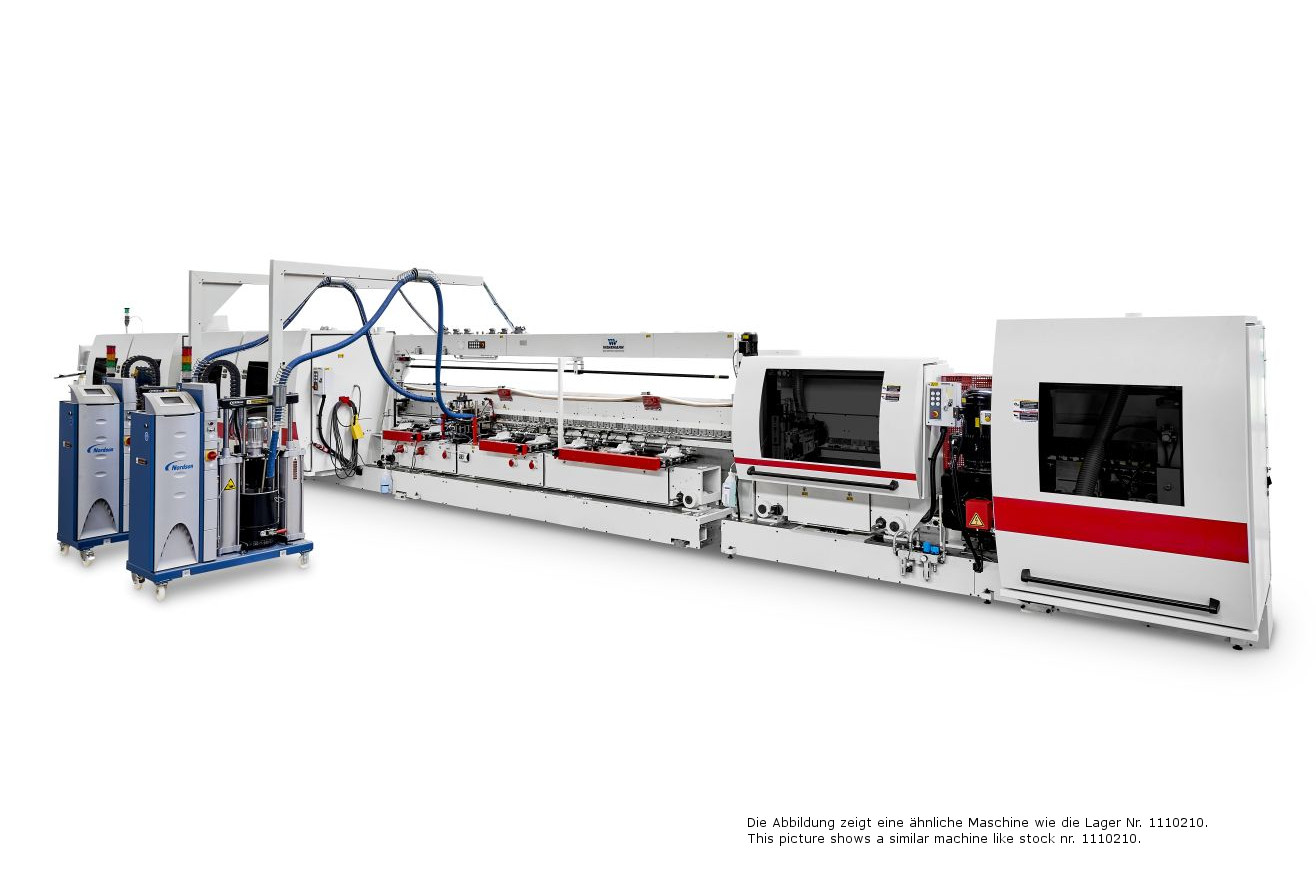

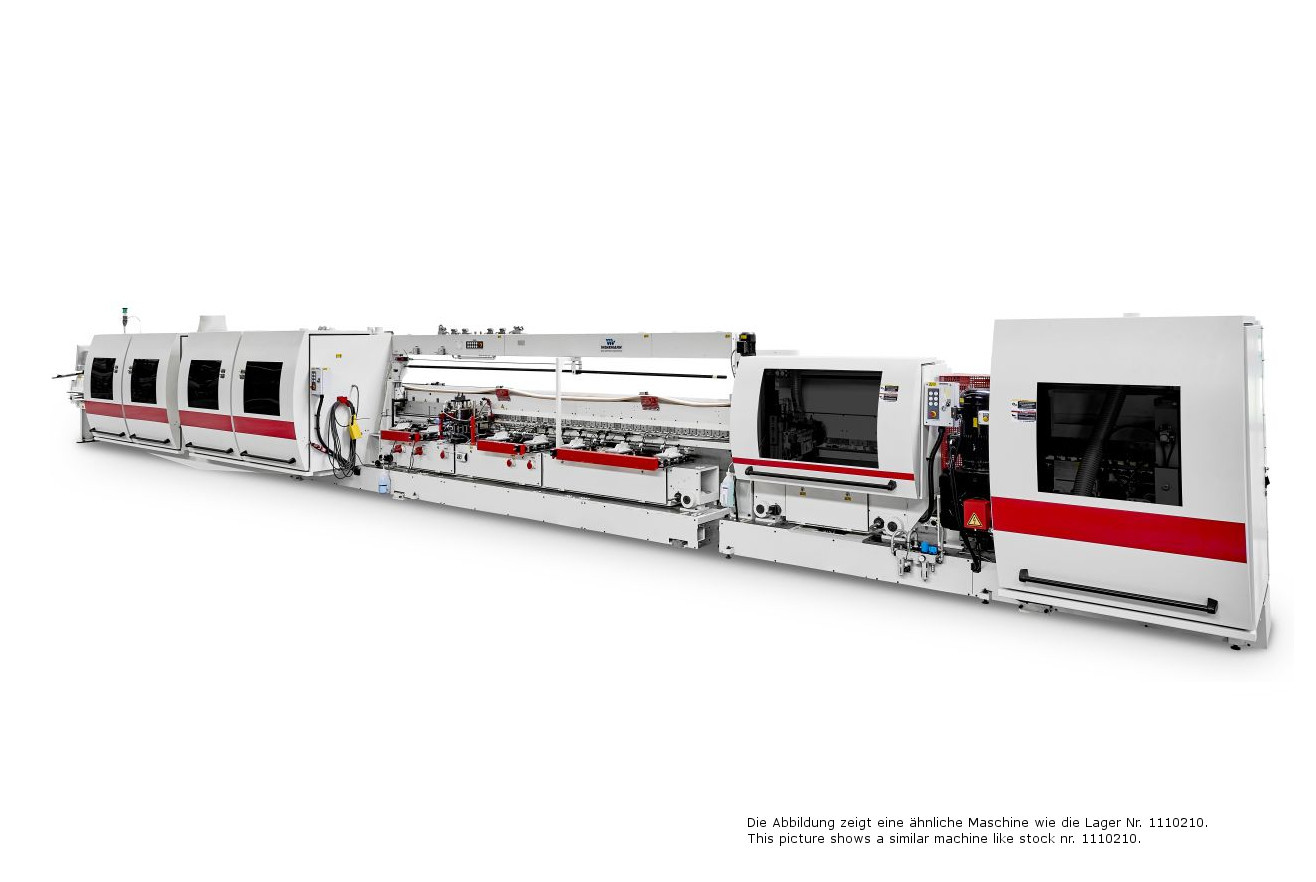

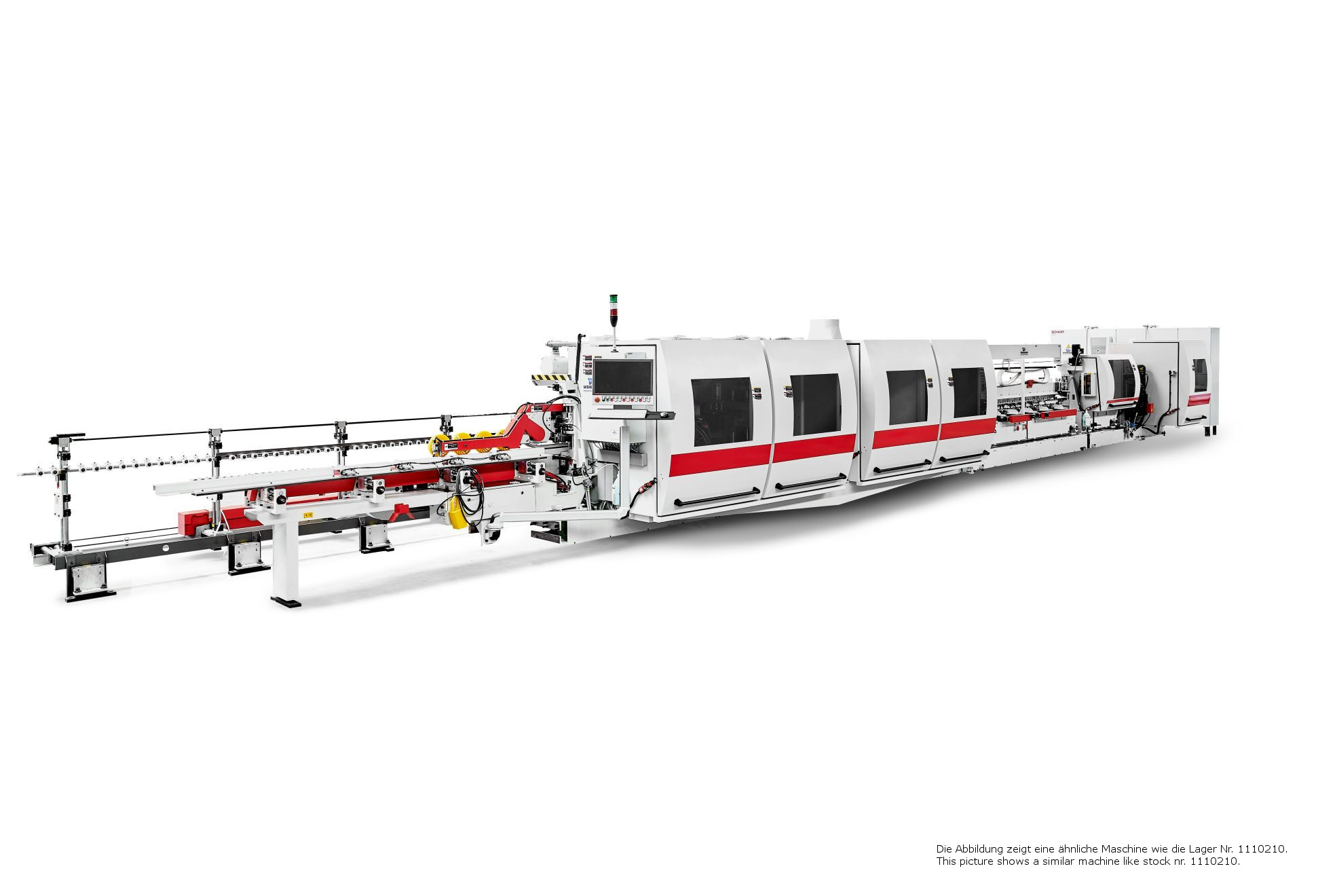

WEHRMANN Combima DPF Einseitige Postforming-Kantenbearbeitungsmaschine

Einseitige Postforming-Kantenbearbeitungsmaschine
Fabrikat: WEHRMANN
Typ: Combima DPF
Neu mit 12 Monaten Gewährleistung

Beispiel für eine typische Beschickung; fast jede Ausstattung ist möglich.
Besprechen Sie mit uns Ihre Anforderungen

Technische Daten:

Maschinensteuerung:
BECKHOFF Streckensteuerung mit 15? Touch-Bildschirm zur Vorwahl der Aggregate und zum Hinterlegen von Programmen.

Der Werkstücktransport erfolgt mittels der  Präzisionsrollenkette R75 mit höhenverstellbaren  Oberdruck.

Vorschubgeschwindigkeit: max. V=6-30 m/min.
Frequenzgeregelter Antrieb,

Oberdruck: Motorische Höhenverstellung über Achsenverstellung im Programm

Rechte Seite mit 1 Aggregat bestückt über NC Achse in der Breite verstellbar:

1 Fügefräsaggregat
mit 1 Motor mit vertikaler Welle,  400 V, 12,5 KW, 100 Hz, 6000 U/min.
Motorwelle Hydro D40
schwenkbar 90 - 180 Grad ein-/aussteuerbar

Linke Seite:
1 Anschlaglineal

Einzugsvorrichtung,
zum Heranführen der Werkstücke an das Anschlaglineal für den Längsdurchlauf, mit 3 angetriebenen Rollen.

1 Ritzmotor von oben
Mit Motor 2,2 KW, 100 Hz, 6000 U/min.

1 Vorzerpaner
mit 1 Motor liegend, 400 V, 12,5 KW, 100 Hz, 6000 U/min.
Motorwelle Hydro D40
schwenkbar 90 - 180 Grad
ein-/aussteuerbar

1 Vorzerpaner
mit 1 Motor liegend, 400 V, 12,5 KW, 100 Hz, 6000 U/min.
Motorwelle Hydro D40
schwenkbar 90 - 180 Grad
ein-/aussteuerbar

1 Abplatt- und Radiusfräser
mit Motor 6,6 KW, 100 Hz, 6000 U/min.
Motorwelle Hydro D40
schwenkbar 90 - 180 Grad
ein-/aussteuerbar

1 Abplatt- und Radiusfräser
mit Motor 6,6 KW, 100 Hz, 6000 U/min.
Motorwelle Hydro D40
schwenkbar 90 - 180 Grad
ein-/aussteuerbar

1 Laminatfräsaggregat
Zum maßgenauen Überhangfräsen, mit vertikaler Welle
Motor 1 KW, 200 Hz, 12000 U/min.

1 Ausspitzaggregat
mit 1 Motor hängend 400 V, 1 KW, HSK 25
im Gleichlauf arbeitend

1 Abplattaggregat
Mit horizontaler Welle zum Abfräsen des oberen CPL Bereichs in dem beim U-Profil eingelegt wird.

1 Radiusfräsaggregat
Zum Fräsen eines Radius an der oberen Längskante bei U-Profilen
mit Motor 4,4 KW, 100 Hz, 6000 U/min.

1 Laminatschwäche Aggregat
Zum Dünnfräsen des CPLs im Bereich des Radius an der unteren Längskante

1 Laminatschwäche Aggregat
Zum Dünnfräsen des CPLs im Bereich des Radius an der oberen Längskante

1 Laminatüberwachung

EVA-Leimangabe der ?Zwickelraupe? in den Ausspitzbereich
Mittels NORDSON - Fassabschmelzer

EVA-Leimangabe auf den Flächenbereich des CPL Überstands
der Laminatinnenseite

Heizzone ca. 3000 mm lang

Profilandruckstrecke mit fest montierten Gleitschuhen und Rolllen

Reinigung über Sprühdüse von unten

Fasaggregat von oben
mit einem Motor 660 W, 400 V, 200 Hz

Schwabbelaggregat von oben
mit einem Motor 0,25 KW, FU-geregelt, ca. 600-2000 U/min.

PU Versiegelung der Einlegenut von oben Mit Nordson Fassabschmelzer
