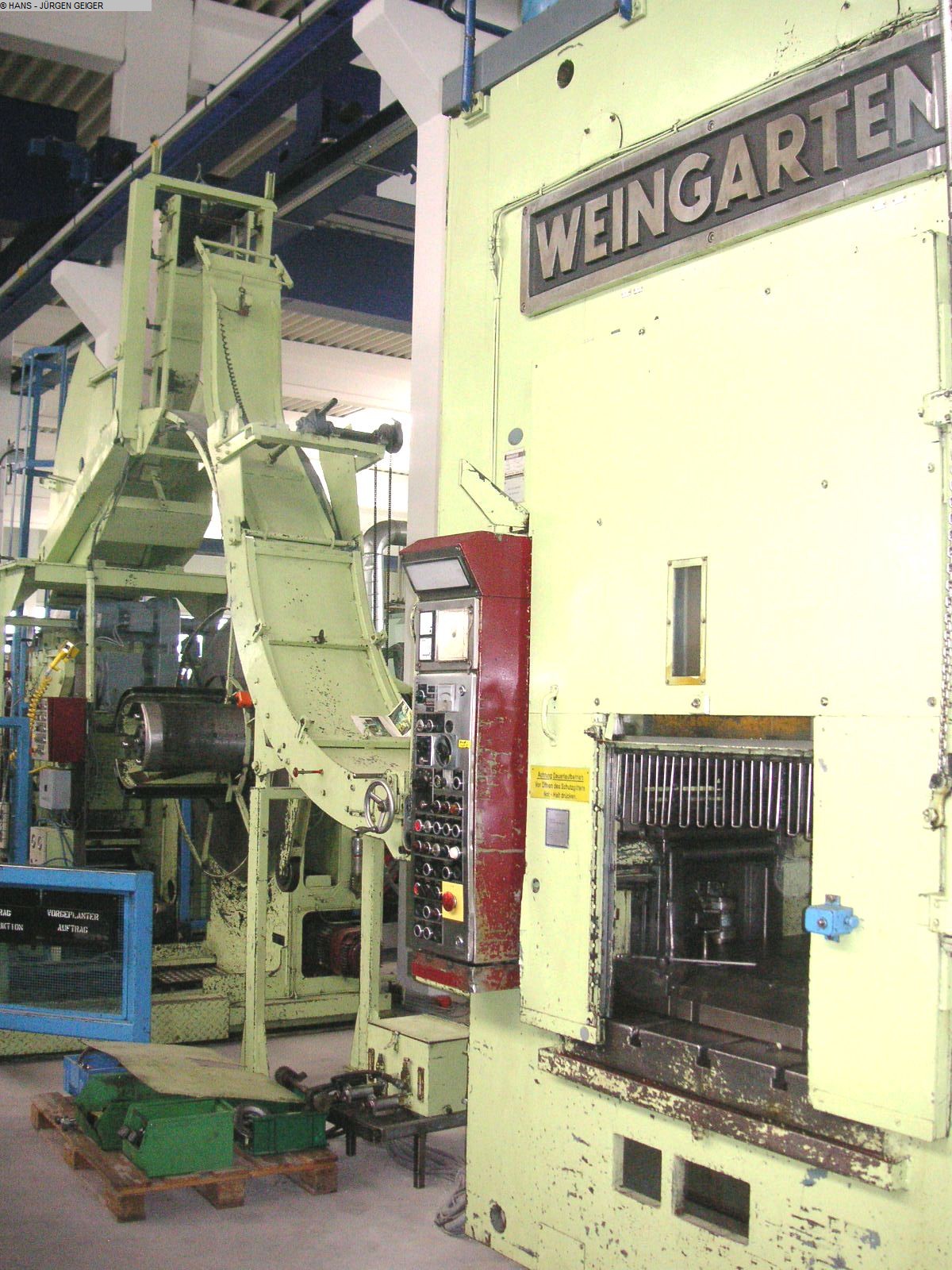

WEINGARTEN HD 160 Stanzautomat - Doppelständer

Druck: 160 t
Hubzahl: 40 - 120 Hub/min
Blechbreite: mm
Gesamtleistungsbedarf: 40 kW
Druckleistung 160 to (1.600 kN)
Tischaufspannfläche 1.100 x 1.280 mm
Stößelaufspannfläche 850 x 890 mm
Entfernung zwischen den Stößelführungen 1.120 mm
Entfernung zwischen den Ständer (unterhalb den Führungen) 1.350 mm
Hubzahl stufenlos verstellbar 40 – 120 /min
Hubverstellung 30 / 68 / 114 / 160 mm
Stößelverstellung motorisch 125 mm
Einbauhöhe je nach Hub –ohne Aufspannplatte- 460 – 650 mm
-mit Aufspannplatte- 340 – 530 mm
Zulässige Hubzahl in Relation zum Mat.-vorschub bei 300 mm = 40-60 Hübe
150 mm= 120 Hübe
Gesamtantrieb ca. 40 kW – 500 V – 50 Hz
Gewicht ca. 24.000 kg
Zubehör / Sonderausstattung:
• FREI / WEINGARTEN Richtapparat Type AMR 04 So mit nachfolgender
Überkopf-Schlaufensteuerung (platzsparend, ohne Grube). Blechband führt über
die Abrollhaspel hinweg zum einseitigen Zangenvorschubapparat und dann in die
Maschine.
• HEILBRONN Coilabwickelgerät Type HAEMH 4000/500 S #204753 mit Coilablage-
Platz, in welchem das Coil aufgegriffen und gespannt wird und dann wieder
in
Zurück in Position fährt, max. Coilgewicht 4000 kg, Coil-Ø max. 1500 mm,
max.
Bandbreite 500 mm,
• angebauter Richtapparat für maximale Blechbreite 400 mm, die Blechführung
ist
In der Breite verstellbar, Blechstärke verstellbar 1-3 mm
• automatische Öl-Umlaufschmierung mit Überwachung,
• hydr. Überlastsicherung, motorische Stößelverstellung 125 mm
• Förderband für die fertigen Pressteile, separater Schaltschrank -1990
modernisiert-

Pressing capacity 160 ton (1,600 kN)
Table clamping area 1,100 x 1,280 mm
Ram clamping area 850 x 890 mm
Distance between ram guides 1,120 mm
Distance between columns (below guides) 1,350 mm
No. of strokes, infinitely variable 40 - 120 /min
Adjustment of stoke 30, 68, 114 and 160 mm
Ram adjustment, motor driven 125 mm
Mounting height, depending on stroke,
without clamping plate 460 – 650 mm
with clamping plate 340 – 530 mm
Admissible number of strokes in relation to material feed,
300 mm
= 40 – 60 strokes
150 mm
= 120 strokes
Total electrical load, approx. 40 kW - 500 V - 50 Hz
Weight, approx. 24,000 kg
Accessories / Special Features:
* FREI / WEINGARTEN Straightening Device, Model AMR 04 So, with overhead
loop control (space saving because it does not need a pit). The loop control
guides the strip material over the uncoiler to a single-sided gripper feeder
and then into the machine.
* HEILBRONN Coil Unwinding Device, Model HAEMH 4000/500 S #204753, with coil
storage place, from which the coil is picked up and clamped and then
transported back to the starting position. Max. weight of coil 4000 kg. Max.
Ø of coil 1500 mm. Max. width of metal band 500 mm.
* Built-on straightening device for max. metal width of 400 mm. The width
of metal feed can be adjusted. Metal thickness adjustable 1 – 3 mm.
* Automatic oil circulation lubrication with supervision.
* Hydraulic overload protection.
* Motor-driven ram adjustment 125 mm.
* Conveyor belt for the finished parts.
* Separate switch cabinet, modernized in 1990.
