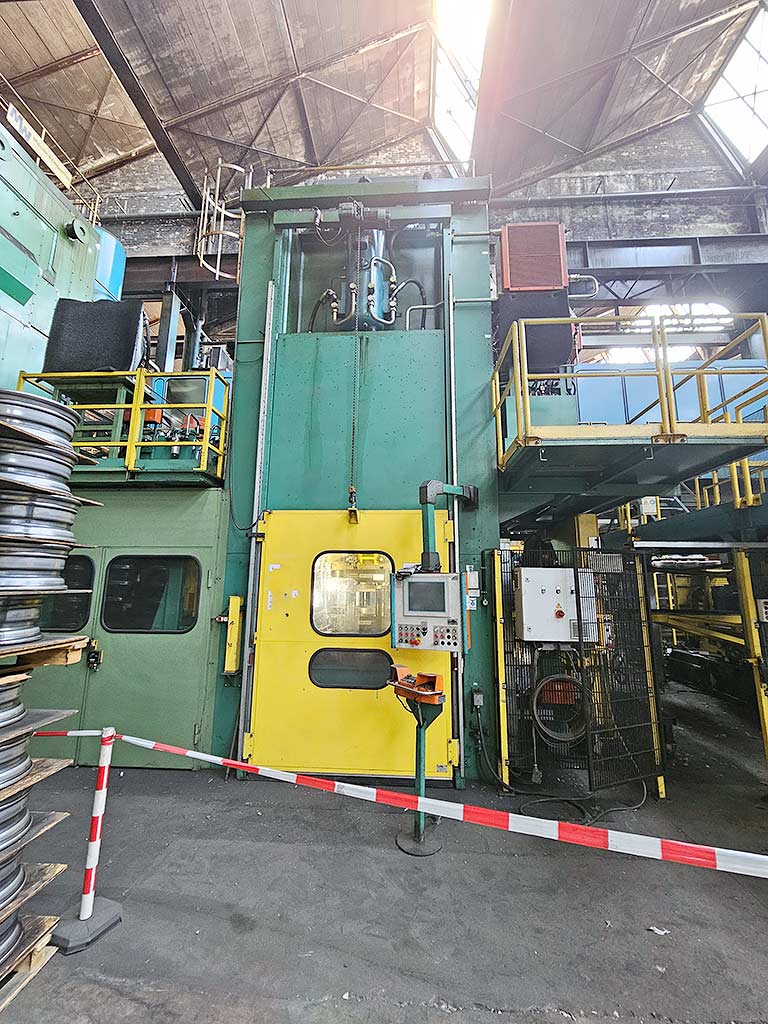

Weingarten S.3100 Transferpresse

Eine komplette 8-Stufen-Transferpressanlage mit einer Zweiständer-Stufenpresse Weingarten steht zur Verfügung. 1) Mechanische Zweiständer-Stufen-Transferpresse Weingarten S.3100.08.70.1, Baujahr: 1969, Werkzeugstationen: 9, Arbeitsstufen: 8, Gesamtpresskraft: 3100t, Presskraft Schnittstößel/Ziehstößel: 300t/2800t, Hubzahl: 28/min, Schnittstößelhub: 200mm, Ziehstößelhub: 500mm, max. Ziehtiefe: 120mm, Ziehstößel-Auswerferhub: 100mm, Niederhalterhub: 50mm, Ziehkissenkraft: 25t, Transferteilung: 700mm, max. Platinendimensionen X/Y: 450mm/450mm, max. Rondendurchmesser: 540mm, Tischdimensionen X/Y: 1200mm/5600mm, Hauptmotorleistung: 300kW, Maschinendimensionen X/Y/Z: ca. 10500mm/7500mm/9700mm, Gewicht (laut Dokumentation): ca. 524t, Hubzählerstand (September 2024): ca. 25Mio. 2) Rondenstanz- und Schneidpresse Georg Maschinentechnik PKD 630, Baujahr: 2004, max. Presskraft: 6300kN, Stößelhub: 240mm, Hubzahl: 40/min, max. Stößelverstellung: 100mm, max. Einbauhöhe: 525mm, Tischdimensionen X/Y: 1200mm/1500mm, Stößeldimensionen X/Y: 1050mm/1100mm, Hauptmotorleistung: 110kW, Gewicht: ca. 110t. 3) Abwickelhaspel Roland Dreher 2398 G-SP, Baujahr: 2004, max. Tragkraft: 25500kg, max. Bandbreite: 1050mm, Spulen-Innendurchmesserbereich: 475mm-615mm, max. Spulen-Außendurchmesser: 2000mm. 4) Vorschubrichtmaschine Roland Dreher 1689 G-SP, Baujahr: 2004, Bandbreitenbereich: 100mm-1050mm, max. Bandstärke: 12,4mm, max. Bandquerschnitt: 6000mm², Richtwalzen: 6, Richtwalzendurchmesser: 100mm, Ein- und Auszugswalzen: 4, Durchmesser: 140mm, max. Vorschubgeschwindigkeit: 50m/min, Vorschubgenauigkeit: 0,1mm, Querverfahrweg: +/-400mm. 5) Stufenvorschub Roland Dreher 700/160/50, Baujahr: 1994, Vorschublänge: 700mm, Schließweg: 160mm, Hebehubbereich: 0mm-50mm, max. Schienenweite: 1190mm, Hubzahl: 24/min. 6) Zentrale Bauteilbeölungs- und Aufbereitungsanlage Leblein, Steuerung: Siemens S7-300. 7) Anlagensteuerung und Schaltschrank Siemens S7-317 mit zwei dezentralen Siemens ET200M-Einheiten, Modernisierungsjahr: 2011. Inklusive weiterer Peripherie wie Zuführung, Markierung, Hydraulik, Förderung etc. Dokumentation vorhanden. Eine Besichtigung vor Ort ist möglich.
