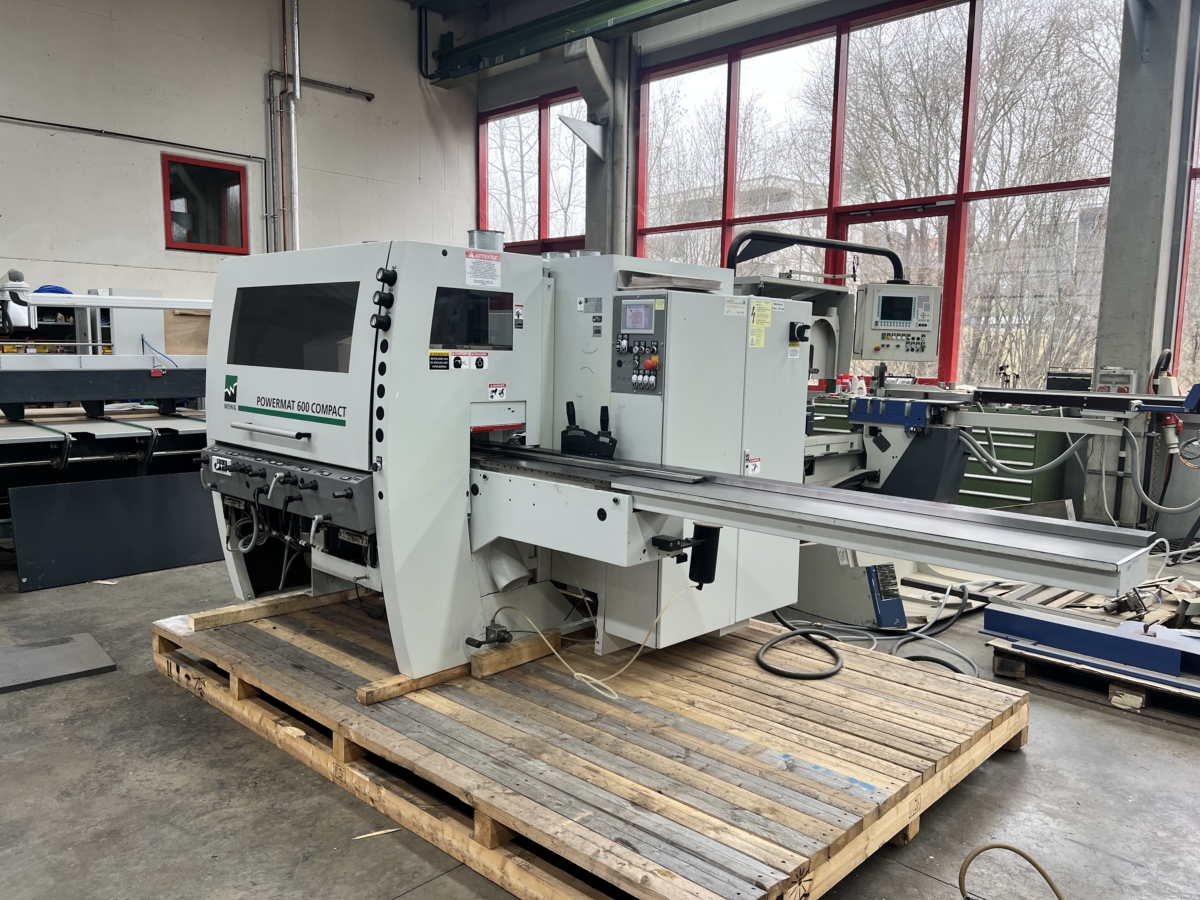

WEINIG Powermat 600 Compact Vierseitenhobelmaschine

Anzahl der Spindeln: 5 St.
Arbeitsbreite: 230 mm
Hobelhöhe: 120 mm
Abrichttischlänge: 2500 mm
Vorschubmotor: 4 kW
Vorschubgeschwindigkeit: 5-30 m/min.
Steuerung: Memory-Funktion
Weinig Powermat 600 Compact
-----------------------------------------------------------------------
Maschine ist gereinigt und komplett überprüft.
Kurzzusammenfassung:
----------------------------------
- 5 Spindeln
- starke Motoren
- Linke und obere Spindel gesteuert für Breite und Höhe
Ausführliche Beschreibung:
-----------------------------------------------------------------------
Technische Daten:
Arbeitsbreite: 20-230 mm
Arbeitshöhe: 10 -120 mm
Anzahl Spindeln: 5
1. Spindel - unten
-----------------------------------------------
Motor mit Bremse: 7,5 kW
Spindeldurchmesser: 40 mm
Drehzal: 6.000 U/min
Werkzeugflugkreis: 125 - 145 mm
Werkzeugflugkreis Falzfräser: 130 - 160 mm
Verstellweg axial: 5 mm
Falzeinrichtung
MarathonCoatin für Tischeinlage vor 1.unterer Werkzeugaufname
Elektronische Digitalanzeige für Radailverstellung
2. Spindel - rechts
-----------------------------------------------
Motor mit Bremse: 11,0 kW
Gemeinsamer Motor mit linker Werkzeugaufnahme
Spindeldurchmesser: 40 mm
Drehzal: 6.000 U/min
Werkzeugflugkreis 40 mm unter Tischebene: 93 - 200 mm
Werkzeugflugkreis 55 mm unter Tischebene: 93 - 180 mm
Werkzeugflugkreis für Gerademesserköpfe max. 163 mm
Max. Werkzeugdurchmesser hinter Anschlagebene: 180 mm
Max. Kehltiefe: 35 mm
Verstellweg axial: 55 mm
3. Spindel - links
-----------------------------------------------
Motor mit Bremse: Gemeinsamer Motor mit der 2. Spindel
Spindeldurchmesser: 40 mm
Drehzal: 6.000 U/min
Werkzeugflugkreis 40 mm unter Tischebene: 93 - 200 mm
Werkzeugflugkreis 55 mm unter Tischebene: 93 - 180 mm
Werkzeugflugkreis für Gerademesserköpfe max. 163 mm
Max. Kehltiefe: 35 mm
Verstellweg axial: 55 mm
Spindel radial CNC-gesteuert
4. Spindel - oben
-----------------------------------------------
Motor mit Bremse: 11,0 kW
Spindeldurchmesser: 40 mm
Drehzal: 6.000 U/min
Werkzeugflugkreis: 93 - 200 mm
Werkzeugflugkreis für Gerademesserköpfe max.: 180 mm
Max. Kehltiefe: 35 mm
Verstellweg axial: 40 mm
Spindel radial CNC-gesteuert
Geteilter Druckschuh vor oberer Werkzeugaufnahme, auf Werkzeugflugkreis
einstellbar und wegschwenkend vom Werkzeug, gefedert.
Druckschuh vor, und Abführung nach, der oberen Spindel mit elektronischen
Digitalanzeigen, integriert in der Memory-Funktion oder dem PowerCom
5. Spindel - unten
-----------------------------------------------
Motor mit Bremse: 7,5 kW
Spindeldurchmesser: 40 mm
Drehzal: 6.000 U/min
Werkzeugflugkreis: 93 - 200 mm
Max. Kehltiefe: 15 mm
Verstellweg axial: 35 mm
Vorschubsystem
-----------------------------------------------
Elektronischer Vorschub, stufenlso regelbar mit Bremse: 4 kW, 5 - 30 m/min
Einzugswalze vor 1.unterem Werkzeug pneumatisch hoch/tief gesteuert.
Durofer-Spitzzahnwalzen mit Tiefenbegrenzer und selbstreinigend.
Verstellweg der Vorschubwalzen gegenüber linker Werkzeugaufnahme, axial 35 mm
Maschinenelektrik
-----------------------------------------------
Betriebsspannung 400 V (Spannungsbereich 380 - 420 Volt), 50 Hz.
Alle Spindel IE 2-Ausführung
Elektrische Ausführung nach DIN VDE 0113, elektrische Ausrüstung von
Industriemaschinen EN60204, IEC-204-1. Weitere Elektrovorschriften sind
nicht berücksichtigt.
Maschinenständer, Tische und Anschläge
-----------------------------------------------
Abrichttisch: 2500 mm lang (inklusive Fügelineal)
Manuelle Gleitmittelpumpe zur Tischentharzung
Eine angetriebene Gummi-Rolle im Auslauftisch - 50 mm breit
Druckelemente und Führungen
-----------------------------------------------
Eine seitliche Andruckrolle vor der linken Werkzeugaufnahme, mitlaufend und
gefedert.
Maschinenbedienung
-----------------------------------------------
Steuerung: MemoryPlus
Zum Spreichern der EInstellwerte von Profilen.
Spindelachsen mit elektronischen Doppel-Anzeigen.
Graphische Darstellung ermöglicht intuitive Bedienung
2 x radiale CNC-gesteurte Verstellung und Positionernung der Spindeln
in Verbindung mit der Memory-Funktion für Spindel 3 und 4
CNC - gesteuerte Verstellung und Positionierung des Vorschubes
hoch/tief in Verbindung mit der Memory-Funktion
Schmierstellen für die axiale Werkzeugaufnahmeverstellung.
Zentrale Position von Schmierstellen an der Maschinenvorderseite.
Sicherheit und Schallschutz
-----------------------------------------------
Sicherheits-Vollverkleidung
Option:
4 Stk. glatte Hobel-Werkzeuge wie vorhanden:
Spindel 1: Hobelkopf 230 mm Z 4 + Abrichtfräser
Spindel 2: Hobelkopf 120 mm Z 4
Spindel 3: Hobelkopf 120 mm Z 4
Spindel 4: Hobelkopf 230 mm Z 4
(Technische Angaben laut Hersteller - ohne Gewähr!)
