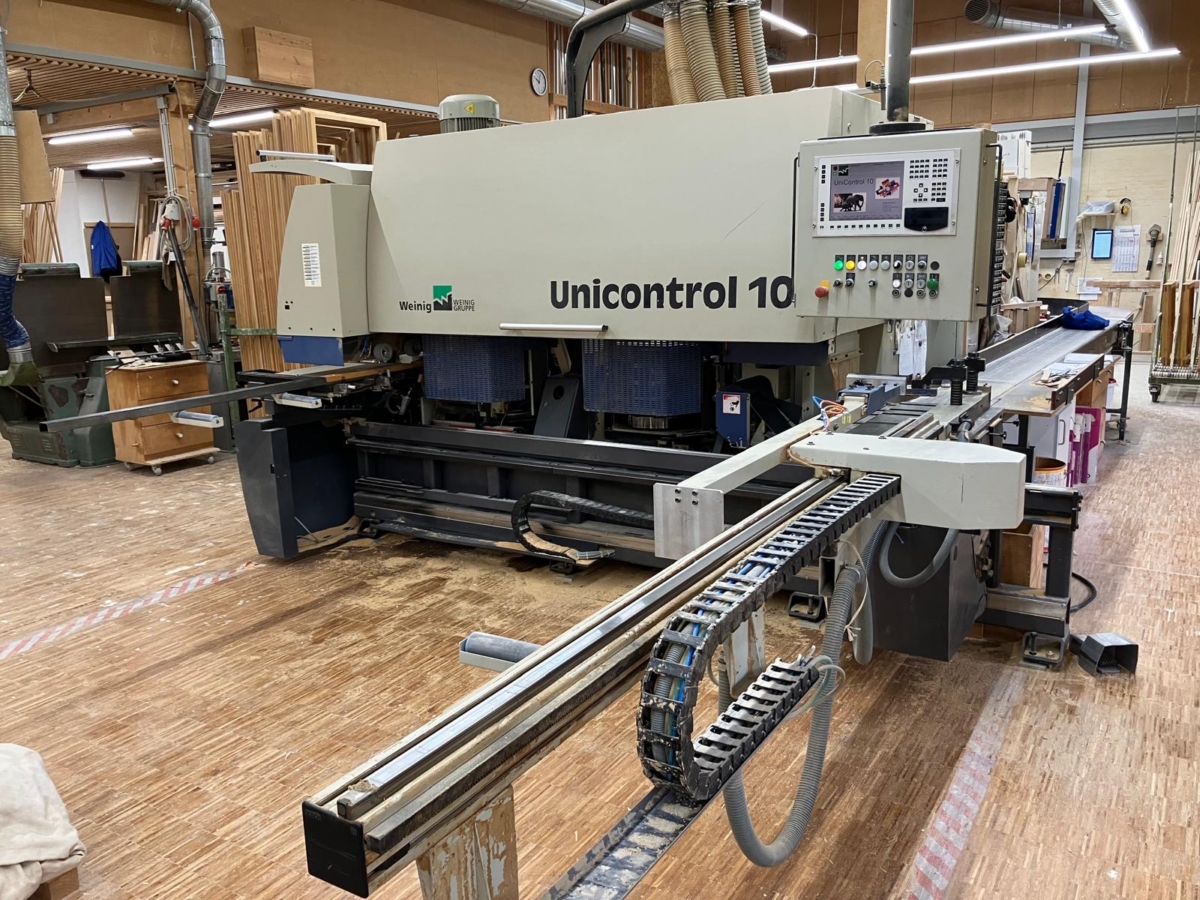

WEINIG Unicontrol 10 NC Fensteranlage

Schlitzspindel: 2 Stk.
Anzahl der Fräsaggregate: 5 St.
Spindeldurchmesser: 50 mm
Steuerung: Weinig, PC-Nexus
Weinig Unicontrol 10 NC Fensteranlage optional umfangreichen Werkzeugen
-----------------------------------------
Optional verfügbar (mit Mehrpreisen)
IV 68 Holz, Holz/Alu
IV 78 Holz, Holz/Alu
IV 68 Haustüren
Technische Herstellerbeschreibung:
-----------------------------------------
Pos. 1: Weinig Unciontrol 10 NC Fensteranlage
-----------------------------------------
Ablängsäge
--------------------------------------------------------------
mit Laserrichtlicht, Motorstärke 3 KW, Spindeldurchmesser 40 mm,
Spindeldrehzahl elektronisch regelbar mit Bremse 3.000-6.000 UpM.
Werkzeugflugkreis max. 400 mm
Verstellung axial: 150 mm über NC - Achse
Verstellung radial pneumatisch auf 8 Positionen f. Kantenrundung von oben
Rundungsaggregat horizontal unten
--------------------------------------------------------------
Verstellweg axial mechanisch gekoppelt mit Ablängsäge
1. Zapf- und Schlitzspindel
--------------------------------------------------------------
Motorstärke mit Bremse: 15 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 2.925 Upm
Werkzeugflugkreis max. 400 mm
Werkzeugspannlänge 640 mm
Verstellweg axial NC Achse
Grundstellung unter Tisch: 5-10 mm
Verstellweg radial: starr
2. Zapf- und Schlitzspindel
--------------------------------------------------------------
Motorstärke mit Bremse: 11 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 2.925 Upm
Werkzeugflugkreis max. 400 mm
Werkzeugspannlänge 320 mm
Verstellweg axial NC-Achse
Verstellweg radial: NC Achse
Grundstellung unter Tisch: 5-10 mm
1. Profilspindel (Gleich- und Gegenlauf)
--------------------------------------------------------------
Motorstärke mit Bremse 11 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 6.000 Upm
Werkzeugflugkreis 140 mm,
Werkzeugdurchmesser max. 232 mm
Werkzeugspannlänge 400 mm mit Gegenlager
Verstellweg axial 350 mm NC Achse
Verstellweg radial NC-Achse
Grundstellung unter Tisch: 5-10 mm
2. Profilspindel
--------------------------------------------------------------
Motorstärke 11 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 6.000 Upm
Werkzeugflugkreis 140 mm,
Werkzeugdurchmesser max. 232 mm
Werkzeugspannlänge 400 mm mit Gegenlager
Verstellweg axial 350 mm NC Achse
Verstellweg radial NC-Achse
Grundstellung unter Tisch: 5-10 mm
Profilfräsaggregat horizontal oben
--------------------------------------------------------------
Motorstärke mit Bremse 3,0 KW
Spindeldurchmesser 40 mm
Spannlänge 40 mm
Spindeldrehzahl 5.850 Upm
Werkzeugflugkreis max 130 mm
Verstellung pneumatisch auf 8 Positionen axial und radial
3. Profilspindel
--------------------------------------------------------------
Motorstärke 11 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 6.000 Upm
Werkzeugflugkreis 140 mm,
Werkzeugdurchmesser max. 232 mm
Werkzeugspannlänge 400 mm mit Gegenlager
Verstellweg axial 350 mm NC Achse
Verstellweg radial NC-Achse
Grundstellung unter Tisch: 5-10 mm
Profilfräsaggregat vertikal rechts am Maschinenende
--------------------------------------------------------------
Motorstärke mit Bremse 3,0 KW
Spindeldurchmesser 40 mm
Spannlänge 160 mm
Spindeldrehzahl 5.850 Upm
Werkzeugflugkreis max. 210 mm
Verstellung pneumatisch auf 8 Positionen axial und radial
Weiteres Zubehör
--------------------------------------------------------------
- Längenanschlag CNC - gesteuert, montiert auf dem Schlitztisch
für Längen bis 3500 mm, inkl. positionierte Ablängsäge in Steuerung integriert.
- Studiofenstereinrichtung, 60 ° beidseitig schwenkbar
- Doppelteilepaket mit automatischer Vereinzelung und Übergabe
- 3 axial getaktete Vorschubwalzen gegenüber Profilierspindel zur Fertigung
schmaler und kurzer teile (z.B. glasteilende Sprossen)
- Sprossenführung bestehend aus: AUtomatisch getaktete Führungsleiste im Anschlag
zur Sprossenfertigung.Sprossenstützleiste von oben im Bereich von
Profilgräsaggregat (vertikal rechts) am Maschinenende
- NC-Achse für Vorschubhöhenverstellung
- Umfräspaket mit Gleichlaufeinrichtung und EIntauchautmatik
- Umfälzwagen für das Umfälzen kleiner Flügelbreiten unter 500 mm.
Automatische Klemmung pneumatisch
- Klimagerät im Schaltschrank
- PC - Steuerung NEXUS
- Automatisches Wendesystem: Lamellenförderer, inklusive Transportband zum
Rücktransport der Werkstücke zum Bediener
--------------------------------------------------------------
Preis der o.g. Maschine auf Anfrage!
--------------------------------------------------------------
Option Werkzeuge:
Fensterschnitte siehe PDF Anhang
IV 68 Holz, Holz/Alu
IV 78 Holz, Holz/Alu
IV 68 Haustüren
--------------------------------------------------------------
(technische Angaben laut Hersteller - ohne Gewähr!)
Verkauf der Werkzeuge im Zustand, Umfang und mit Zubehör ab Standort vorhanden.
Hinweis zu Fensterschnitten, Werkzeugzeichnungen,
Werkzeugsystemauflistungen:
Fa. Engelfried übernimmt keine Gewährleistung, dass die tatsächlich vorhandenen
Werkzeuge mit den genannten und gezeichneten Systemen übereinstimmen.
Alle angegebenen Preise netto. zzgl. gesetzl. Mwst.
