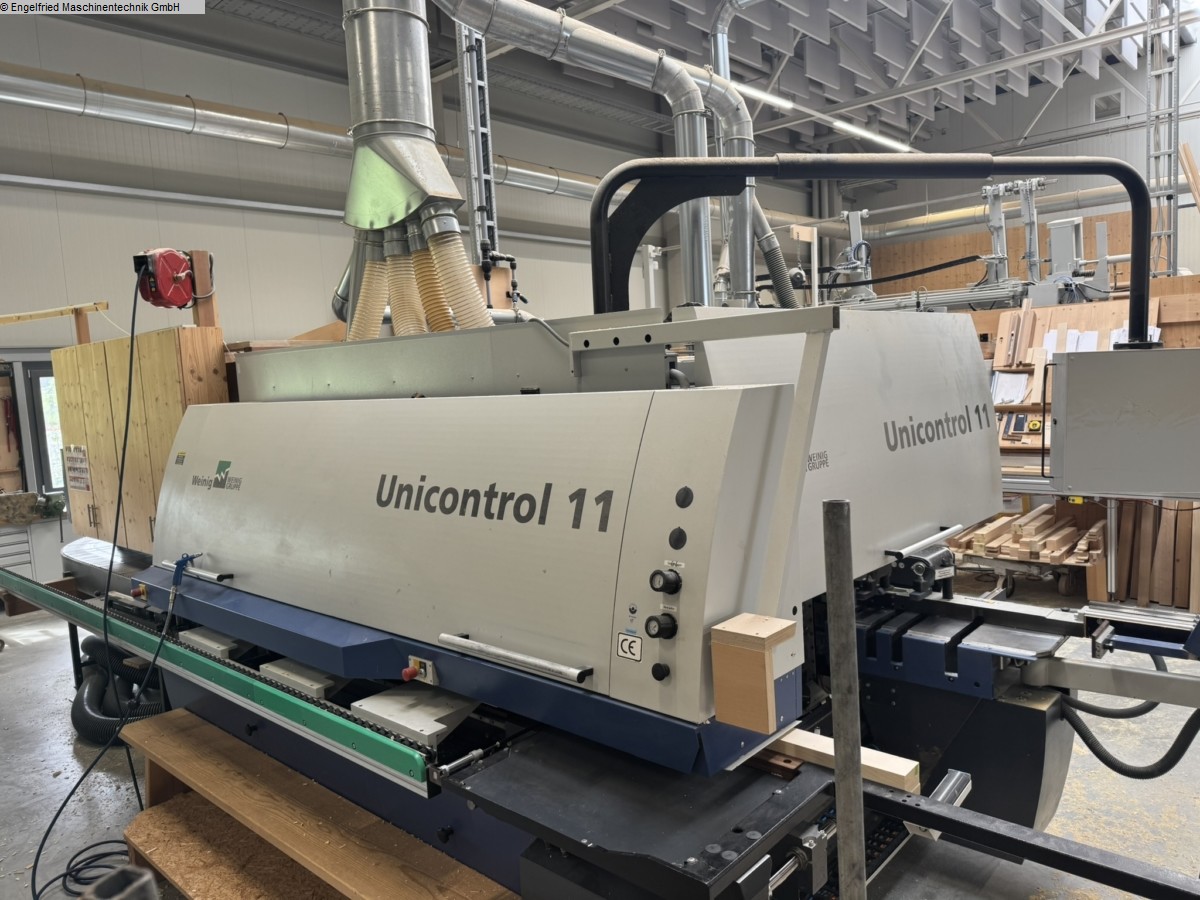

WEINIG Unicontrol 11 NC,Univar 6, WKZ Fensteranlage

Schlitzspindel: 1 St.
Anzahl der Fräsaggregate: 5 St.
Spindeldurchmesser: 50 mm
Steuerung: Weinig PC-Nexus
Weinig Unicontrol 11 NC Fensteranlage mit umfangreichen Werkzeugen
-----------------------------------------
INKLUSIVE:
- Weinig Univar 6 Umfälzmaschine
- Werzeuge für Unicontrol 11 und Univar 6
Maschinen noch bis Ende kW 46 in 2026 im Einsatz zu besichtigen! kw 47 in 2026 erfolgt musd die Demontage und Verladung erfolgten.
(Hinweis: Sollte käuferseits eine Abholung in kW 47 nicht möglich sein, wäre es möglich, die Maschinen bei uns am Lager zwischnzulagern)
OPTIONAL mit Mehrpreis:
Fachgerechter Abbau und Verladung der Maschinen auf Kunden-LKW´s: 4.500,00 Euro
Technische Herstellerbeschreibung:
-----------------------------------------
Pos. 1: Weinig Unciontrol 11 Fensteranlage Baujahr 2007
-----------------------------------------
inklusive vorhandene Werkzeuge
- IV 67 Holz und Holz-Alu
- IV 77 Holz und Holz-Alu
- IV 90 Holz
Ablängsäge:
--------------------------------------------------------------
mit Laserrichtlicht, Motorstärke 3 KW, Spindeldurchmesser 40 mm,
Spindeldrehzahl elektronisch regelbar mit Bremse 3.000-6.000 UpM.
Werkzeugflugkreis max. 400 mm
Verstellung axial: 150 mm über NC - Achse
Verstellung radial pneumatisch auf 8 Positionen f. Kantenrundung von oben
Rundungsaggregat horizontal unten:
--------------------------------------------------------------
Motor mit Bremse: 1,5 kW, Spindeldurchmesser 20 mm, Spannlänge 25 mm,
Drehzahl 9000 UpM
Werkzeugflugkreis max. 130 mm
Verstellweg axial mechanisch gekoppelt mit Ablängsäge
Verstellweg radial pneumatisch gesteuert
Zapf- und Schlitzspindel:
--------------------------------------------------------------
Mit hydraulisch gespanntem Gegenlager
Motorstärke mit Bremse: 15 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 2.800 Upm
Werkzeugflugkreis max. 400 mm
Werkzeugspannlänge 640 mm
Verstellweg axial NC Achse
Grundstellung unter Tisch: 5-10 mm
Verstellweg radial: starr
1. Profilspindel (Gleich- und Gegenlauf):
--------------------------------------------------------------
Motorstärke mit Bremse 11 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 6.000 Upm
Werkzeugflugkreis min. 140 mm, max. 232 mm
Werkzeugspannlänge 400 mm mit Gegenlager
Verstellweg axial 350 mm NC Achse
Verstellweg radial NC-Achse
Grundstellung unter Tisch: 5-10 mm
2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert 8 Positionen
Profilfräsaggregat horizontal oben:
--------------------------------------------------------------
Motorstärke mit Bremse 3,7 KW
Spindeldurchmesser 40 mm
Spannlänge 40 mm
Spindeldrehzahl 9.000 Upm
Werkzeugflugkreis max 130 mm
Verstellung pneumatisch auf 8 Positionen axial und radial
2. Profilspindel:
--------------------------------------------------------------
Motorstärke 11 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl 6.000 Upm
Werkzeugflugkreis min. 140 mm, max. 232 mm
Werkzeugspannlänge 400 mm mit Gegenlager
Verstellweg axial 350 mm NC Achse
Verstellweg radial NC-Achse
Grundstellung unter Tisch: 5-10 mm
Getaktetes Führungslineal im Anschlag mit Sprossenstützleiste
2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert 8 Positionen
Profilfräsaggregat vertikal rechts am Maschinenende:
--------------------------------------------------------------
Motorstärke mit Bremse 3,7 KW
Spindeldurchmesser 40 mm
Spannlänge 160 mm
Spindeldrehzahl 5.850 Upm
Werkzeugflugkreis min. 112 mm, max. 210 mm
Verstellung pneumatisch auf 8 Positionen axial und radial
Profilfräsaggregat horizontal unten:
--------------------------------------------------------------
Motorstärke mit Bremse 3 KW
Spindeldurchmesser 40 mm
Spannlänge 125 mm
Spindeldrehzahl 5.850 Upm
Werkzeugflugkreis max 200 mm
Verstellung pneumatisch auf 8 Positionen axial und radial
Weiteres Zubehör:
--------------------------------------------------------------
- Längenanschlag CNC - gesteuert, montiert auf dem Schlitztisch
für Längen bis 3500 mm, inkl. positionierte Ablängsäge in Steuerung integriert.
- Studiofenstereinrichtung, 60 ° beidseitig schwenkbar
- Doppelteilepaket mit automatischer Vereinzelung und Übergabe
- Umfräspaket mit Gleichlaufeinrichtung und EIntauchautmatik
- Umfälzwagen für das Umfälzen kleiner Flügelbreiten unter 500 mm.
Automatische Klemmung pneumatisch
- Klimagerät im Schaltschrank
- PC - Steuerung NEXUS
- Automatisches Wendesystem: Lamellenförderer, inklusive Transportband zum
Rücktransport der Werkstücke zum Bediener
Pos. 2: Umfälzmaschine Weinig Univar 6 (Baujahr 1998)
-----------------------------------------
inklusive vorhandener Werkzeuge
1. Profilierspindel (Gleichlaufspindel mit Eintauchautomatik)
> Gleichlauf zum ausrissfreien Umfälzen
> Position: vertikal rechts
> Anzahl Werkzeuge: 1
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 120 mm
> Werkzeugdurchmesser max: 232 mm
> Motor 7,5 KW
2. Profilierspindel
> Position: vertikal rechts
> Anzahl Werkzeuge: 3 (bei Hub 95 mm)
> Verstellweg axial/radial: 240/80 mm
> Axialverstellung: pneumatisch
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 320 mm
> Werkzeugdurchmesser max: 232 mm
> Motor 11 KW
3. Profilierspindel (Beschlagfräsaggregat)
Position: vertikal rechts
Spindeldurchmesser: 40 mm
Werkzeugspannhöhe: 160 mm
Motor: 3 KW
Verstellweg axial: 90mm
Weitere Merkmale:
> Bildschirmsteuerung für 99 Fenstertypen.
> Umfräswagen zum Umfräsen von Flügelrahmenbreiten
unter 500 mm. Manuelle Handklemmung und Bedienung.
Verkauf der Werkzeuge im Zustand, Umfang und mit Zubehör ab Standort vorhanden.
Hinweis zu Fensterschnitten, Werkzeugzeichnungen, Werkzeugsystemauflistungen:
Fa. Engelfried übernimmt keine Gewährleistung, dass die tatsächlich vorhandenen
Werkzeuge mit den genannten und gezeichneten Systemen übereinstimmen.
Technische Angaben laut Hersteller - ohne Gewähr!
