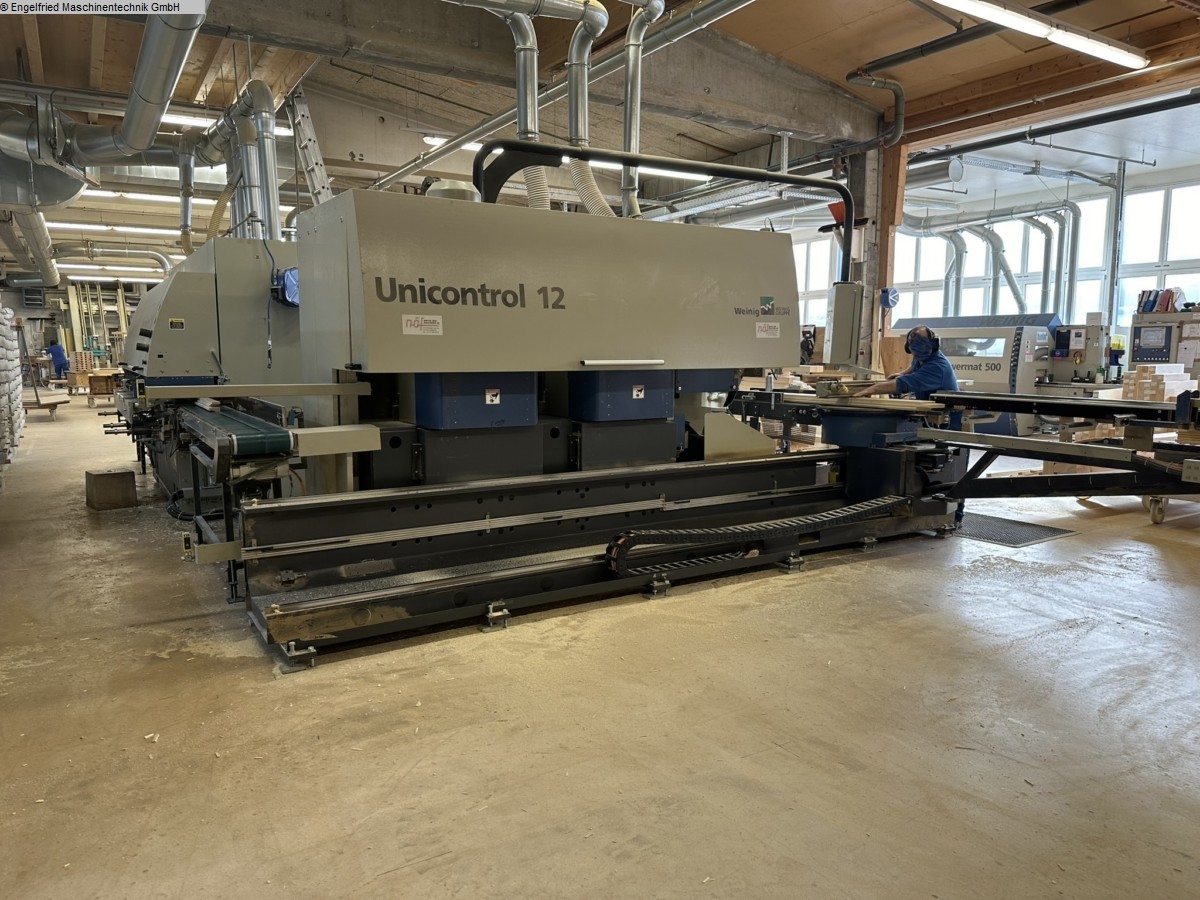

WEINIG Unicontrol 12 NC Fensteranlage

Schlitzspindel: 2 St.
Anzahl der Fräsaggregate: 7 St.
Spindeldurchmesser: 50 mm
Steuerung: Weinig, PC-Nexus
Weinig Unicontrol 12
mit radialen und axialen NC-Spindeln sowie VARIO-Tisch und Umfräswagen
......................................................
Maschine fachgerecht demontiert und bei uns am Lager in 73447 Oberkochen.
Video und Bilder wurden vor Abbau gemacht.
Technische Daten Zusammenfassung
(eventuell zusätzlich beinhaltetes Zubehör bitte anfragen)
......................................................
Ablängsäge
......................................................
> Ablängsäge elektronisch, horizontal stufenlos verstellbar
> Anzahl Werkzeuge: 1 Stk.
> Spindeldrehzahl: 2.800 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugdurchmesser max.: 400 mm
> Motorstärke: 3,7 kW
> Laserrichtlicht zur Erkennung des Sägeabschnitts
> Verstellweg axial 150 mm NC-Achse, elektronsich stufenlos
> Verstellweg radial pneumatisch 8 Postionen für z.B. Kantenrundung von oben
Rundungsaggregat
......................................................
> Position: horizontal unten
> Motorstärke: 1,5 kW
> Spindeldurchmesser: 20 mm
> Werkzeugspannlänge: 25 mm
> Spindeldrehzahl: 9.000 U/min
> Werkzeugdurchmesser: max. 130 mm
> Axial-Verstellweg machanisch gekoppelt mit Ablängsäge.
> Radial-Verstellung pneumatisch gesteuert On/Off
elektronischer Längenanschlag
......................................................
> Länge 4500 mm
1. Zapf- und Schlitzspindel
......................................................
> Anzahl Werkzeuge: variabel
> Motorstärke: 15 kW
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 640 mm, mit Gegenlager
> Verstellweg axial: 580 mm NC-Achse, stufenlos
> Spindeldrehzahl: 2.800 U/min
> Werkzeugdurchmesser: max. 400 mm
> Nachlaufkonter, komplette Spannlänge wird gekontert
2. Zapf- und Schlitzspindel
......................................................
> Anzahl Werkzeuge: variabel
> Motorstärke: 15 kW
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 640 mm, mit Gegenlager
> Verstellweg axial: 580 mm NC-Achse, stufenlos
> Spindeldrehzahl: 2.800U/min
> Werkzeugdurchmesser: max. 400 mm
> Nachlaufkonter, komplette Spannlänge wird gekontert
Transferband
......................................................
Zur Übergabe der Teile in die Längsbearbeitung inklusive
Doppelteilevereinzelung vor dem Einlauf der Längsbearbeitung.
1. Profilierspindel (Gleich- und Gegenlauf)
......................................................
> Position: vertikal rechts
> Anzahl Werkzeuge: variabel
> Motorstärke: 11 kW
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 400 mm, mit Gegenlager
> Verstellweg axial 350 mm NC Achse, stufenlos
> Verstellweg radial 80 mm NC Achse, stufenlos
> Spindeldrehzahl: 6000 U/min
> Werkzeugflugkreis min.: 140 mm
> Werkzeugflugkreis max.: 232 mm
> 2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert,
8 Positioenen
> Tischplatte pneumatisch gesteuert zum Werkzeugdurchmesser
2. Profilierspindel
......................................................
> Position: vertikal rechts
> Anzahl Werkzeuge: variabel
> Motorstärke: 11 kW
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 400 mm, mit Gegenlager
> Verstellweg axial 350 mm NC Achse, stufenlos
> Verstellweg radial 80 mm NC Achse, stufenlos
> Spindeldrehzahl: 6000 U/min
> Werkzeugflugkreis min.: 140 mm
> Werkzeugflugkreis max.: 232 mm
> 2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert,
8 Positioenen
> Tischplatte pneumatisch gesteuert zum Werkzeugdurchmesser
3. Profilfräsaggregat (Nutgerät von oben)
......................................................
> Position: horizontal oben
> Motorstärke: 3,7 kW
> Spindeldurchmesser: 40 mm
> Werkzeugspannlänge: 40 mm
> Verstellweg axial 30 mm NC Achse, stufelos
> Verstellweg radial 125 mm NC Achse, stufenlos
> Spindeldrehzahl: 9000 U/min
> Werkzeugflugkreis max.: 130 mm
> Position: vertikal rechts
> Anzahl Werkzeuge: variabel
> Motorstärke: 11 kW
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 400 mm, mit Gegenlager
> Verstellweg axial 350 mm NC Achse, stufenlos
> Verstellweg radial 80 mm NC Achse, stufenlos
> Spindeldrehzahl: 6000 U/min
> Werkzeugflugkreis min.: 140 mm
> Werkzeugflugkreis max.: 232 mm
> 1 Vorschubwalze gegenüber der Spindel axial pneumatisch gesteuert,
2 Positioenen
4. Profilierspindel
......................................................
> Position: vertikal rechts
> Anzahl Werkzeuge: variabel
> Motorstärke: 11 kW
> Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 400 mm, mit Gegenlager
> Verstellweg axial 350 mm NC Achse, stufenlos
> Verstellweg radial 80 mm NC Achse, stufenlos
> Spindeldrehzahl: 6000 U/min
> Werkzeugflugkreis min.: 140 mm
> Werkzeugflugkreis max.: 232 mm
> 2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert,
8 Positionen
> Sprossenstützleiste nach letzter Profilierspindel vertikal getaktet
5. Profilfräsaggregat (Beschlagspindel)
......................................................
> Position: vertikal rechts
> Motorstärke: 3,7 kW
> Spindeldurchmesser: 40 mm
> Werkzeugspannlänge: 160 mm
> Verstellweg axial 115 mm NC Achse, stufenlos
> Verstellweg radial 100 mm NC Achse, stufenlos
> Spindeldrehzahl: 5850 U/min
> Werkzeugflugkreis max.: 210 mm
> 1 Vorschubwalze gegenüber der Spindel axial pneumatisch gesteuert,
2 Positioenen
6. Profilfräsaggregat (Nutgerät von oben),im Zusatzständer
......................................................
> Position: vertkal rechts von oben arbeitend
> Motorstärke: 3,7 kW
> Spindeldurchmesser: 40 mm
> Werkzeugspannlänge: 40 mm
> Verstellweg axial 44 mm, 8-Positionen mittels Pneumatikrevolver
> Verstellweg radial 100 mm NC-Achse, stufenlos
> Spindeldrehzahl: 9.000 U/min
> Werkzeugflugkreis max.: 130 mm
7. Profilierspindel (Nutgerät von unten, im Zusatzständer)
......................................................
> Position: horizontal unten
> Motorstärke: 3 kW
> Spindeldurchmesser: 40 mm
> Werkzeugspannlänge: 125 mm
> Verstellweg axial 100 mm NC Achse, stufenlos
> Verstellweg radial 100 mm NC Achse, stufenlos
> Spindeldrehzahl: 5850 U/min
> Werkzeugflugkreis max.: 200 mm
> 1 Vorschubwalze gegenüber der Spindel axial pneumatisch gesteuert,
2 Positionen
Weitere Merkmale
......................................................
> online-fähig
> Umfälzeinrichung zum aussrissfreien Umfälzen
> Umfräswagen zum Umfräsen von Flügeln mit Rahmenbreiten unter 500 mm.
Automatische Klemmung pneumatisch
> 9 Vorschubwalzen nach letzter Profilierspindel hoch/tief gesteuert für
schnelleren und kürzeren Umfräsvorgang
> Vorschubhöhenverstellung mit NC-Achse
> geteiltes Andrucklineal links pneumatisch, geteilt für Holzbreiten 40-140 mm
> Doppelteilepaket
> Rückfördereinrichtung für 1-Mann-Bedienung: Lamellenförderer
> Bildschirmsteuerung
> Schrägfenstereinrichtung
> elektronische Winkelanzeige für Schrägfenster
> Steuerung: PC-Steuerung NEXUS
> Vario-Tisch mit horizontaler NC-Achse
> Zentralschmierung automatisch
> Klimagerät im Schaltschrank
> Maschine ohne Bearbeitungswerkzeuge
Sollten die technischen Eigenschaften dieser Maschine Ihren Vorstellungen nicht
entsprechen, setzen Sie sich bitte mit uns in Verbindung. Unser langjährig
erfahrenes Team unterstützt Sie gerne bei eventuellen Anpassungen bzw. bei der
Suche nach einer Ihren Anforderungen entsprechenden Maschine!
(Technische Angaben laut Hersteller - ohne Gewähr!)
