Schlitzspindel: 1 St.
Anzahl der Fräsaggregate: 4
St.
Spindeldurchmesser: 40/50 mm

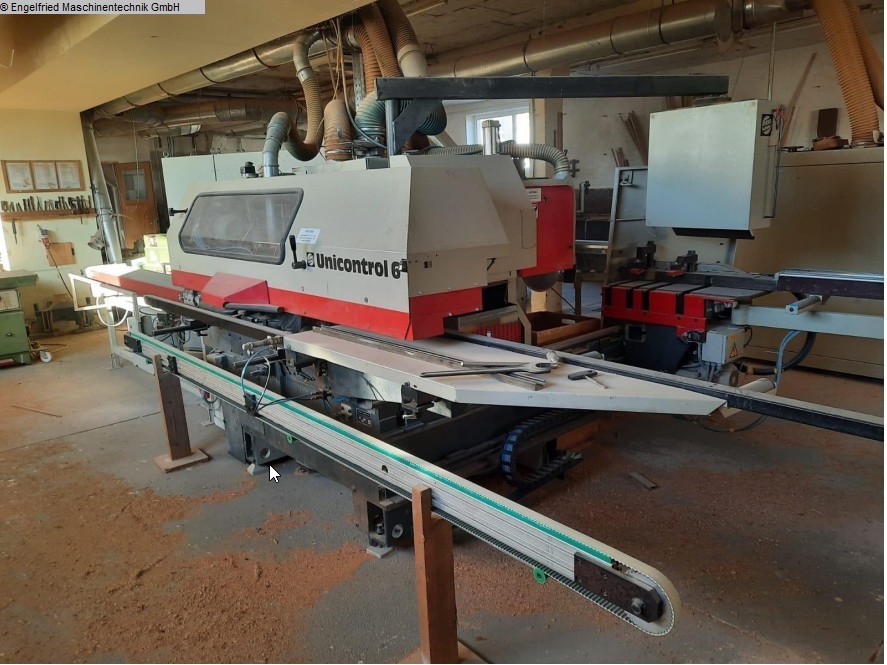

Weinig Unicontrol 6
--------------------------------------------
Maschine wird
vor Auslieferung bie uns in Oberkochen überpüft!
Technische
Daten Zusammenfassung:
(eventuell zusätzlich beinhaltetes
Zubehör bitte anfragen)
Pos. 1:
Ablängsäge
--------------------------------------------
>
Anzahl Werkzeuge: 1 Stk.
> Spindeldrehzahl: 2.800 U/min
>
Spindeldurchmesser: 40 mm
> Werkzeugdurchmesser max.: 400 mm
> Motorstärke: 3,0 kW
> Laserrichtlicht zur Erkennung
des Sägeabschnitts
Längenanschlag CNC
gesteuert
--------------------------------------------
>
Länge 3.600 mm
> elektronischer Längenanschlag inklusive
positionierter Ablängsäge
Pos. 2: Zapf- und
Schlitzspindel
--------------------------------------------
>
Anzahl Werkzeuge: 3 (pneumatischer Hub 2 x 100 mm)
>
Werkzeugspannlänge: 320 mm
> Spindelhub vertikal pneumatisch: 240
mm für Holzstärken 68 - 92 mm
> Spindeldrehzahl: 3000
U/min
> Werkzeugflugkreis max. 320 mm
> Spindeldurchmesser: 50
mm
> Werkzeugdurchmesser max.: 360 mm
> Motorstärke: 11 kW
Pos. 3: 1. Profilierspindel (Gleich- und Gegenlauf)
--------------------------------------------
> Position:
vertikal rechts
> Anzahl Werkzeuge: 1 Stk.
>
Werkzeugspannlänge: 120 mm
> Spindeldrehzahl: 6000 U/min
>
Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
>
Motorstärke: 7,5 kW
Pos. 4: 2. Profilierspindel
--------------------------------------------
> Position:
vertikal rechts
> Anzahl Werkzeuge: 3 (pneumatischer Hub 2 x 100
mm)
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal
pneumatisch: 240 mm für Holzstärken 68 - 92 mm
>
Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
>
Werkzeugflugkreis max.: 232 mm
> Motorstärke: 11 kW
2
axial getaktete Vorschubwalzen gegenüber der Profilierspindel,
zur Fertigung von schmalen, kurzen Teilen (z.B. glasteileden
Sprossen)
Sprossenführung bestehend
aus:
Sprossenstützleiste von oben im Bereich von
Profilfräsaggregat vertikal rechts
und Profilierspindel.
Pos. 5: Profilfräsaggregat horizontal oben
--------------------------------------------
> Spannlänge:
40 mm
> Spindeldurchmesser: 40 mm
> Motorstärke: 3,0
kW
> Drehzahl 5.850 U/min
> Werkzeugflugkreis max. 130
mm
> Verstellweg axial 52 mm, getaktet auf 2 Positionen
>
Verstellweg radial 125 mm, getaktet auf 2 Positionen
Pos. 6:
3. Profilierspindel (Beschlagspindel)
--------------------------------------------
> Position:
vertikal rechts
> Werkzeugspannlänge: 160 mm
> Verstellweg
axial 90 mm, getaktet auf 3 Positionen
> Verstellweg radial 100
mm, getaktet auf 2 Positionen
> Spindeldrehzahl: 5850 U/min
>
Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 210 mm
>
Motorstärke: 3,0 kW
Weitere Merkmale
--------------------------------------------
> Elektrische
Vorschubhöhenverstellung incl. mechanischer Digitalanzeige
und
manueller Vorschubbalkenklemmung
> Umfälzeinrichung zum
aussrissfreien Umfälzen
> Doppelteilepaket
>
Rückfördereinrichtung für 1-Mann-Bedienung: Schwenkband
>
Bildschirmsteuerung
> Schrägfenstereinrichtung
>
elektronische Winkelanzeige für Schrägfenster
> Industrie-PC,
mit Windows
PC-Steuerung/NEXUS
Absaugstutzendurchmesser:
------------
--------------------------------
Ablängsäge 80
mm
Schlitzspindel 140 mm
Profilspindel 1 140
mm
Profilspindel 2 140 mm
Nutgerät von oben 80
mm
Beschlagspindel 120
mm
--------------------------------------------
Preis der o.g.
Maschine auf
Anfrage!
--------------------------------------------
OPT
ION mit Mehrpreis:
Lagernummer #6959: gebrauchte Leitz Werkzeuge
Bj. 2009:
- IV 68/78 Holz (zusätzlich vorbereitet für IV
88,
geteilte Büchsen)
- und IV 68/78 Holz-Alu.
-
Inklusive umfangreichen Ersatzmessern
Werkzeuge waren auf
einer Weinig Unicontrol 6 mit pneumatischer
Festhubverstellung im
Einsatz.
Verkauf der Werkzeuge im Zustand, Umfang und mit
Zubehör wie bei uns
am Lager vorhanden. Hinweis zu
Fensterschnitten, Werkzeugzeichnungen,
Werkzeugsystemauflistungen:
Fa. Engelfried übernimmt keine
Gewährleistung, dass die tatsächlich vorhandenen
Werkzeuge mit
den genannten und gezeichneten Systemen
übereinstimmen.
Sollten die technischen Eigenschaften dieser
Maschine Ihren Vorstellungen
nicht entsprechen, setzen Sie sich
bitte mit uns in Verbindung. Unser
langjährig erfahrenes Team
unterstützt Sie gerne bei eventuellen Anpassungen
bzw. bei der
Suche nach einer Ihren Anforderungen entsprechenden
Maschine!
(technische Daten laut Hersteller - ohne Gewähr
!)
