Schlitzspindel: 1 St.
Anzahl der Fräsaggregate: 4
St.
Spindeldurchmesser: 50 mm
Steuerung: Weinig, PC-Nexus
Weinig Unicontrol 6 mit
NC-Spindeln
----------------------------------------
Maschine
wird vor Auslieferung gereinigt und komplett
überprüft
Technische Daten Zusammenfassung
(eventuell
zusätzlich beinhaltetes Zubehör bitte anfragen)
Pos.
1: Ablängsäge
----------------------------
> Ablängsäge
elektronisch, horizontal stufenlos verstellbar
> Anzahl Werkzeuge:
1 Stk.
> Spindeldrehzahl: 2.800 U/min
> Spindeldurchmesser: 40
mm
> Werkzeugdurchmesser max.: 400 mm
> Motorstärke: 3,0
kW
> Laserrichtlicht zur Erkennung des Sägeabschnitts
> NC
Längenanschlag, montiert auf Schlitztisch inklusive Postionierung der
Ablängsäge in Steuerung integriert.
> Länge 3500
mm
Pos. 2: Zapf- und
Schlitzspindel
----------------------------
> Anzahl
Werkzeuge: variabel, Verstellung stufenlos NC-Achse
>
Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: variabel,
Verstellung stufenlos 254 mm NC-Achse
> Spindeldrehzahl: 3500
U/min
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.:
320 mm
> Motorstärke: 11 kW
Pos. 3: 1.
Profilierspindel (Gleichlaufspindel und Gegenlauf)
> Position:
vertikal rechts
> Anzahl Werkzeuge: 1 Stk.
>
Werkzeugspannlänge: 120 mm
> Spindeldrehzahl: 6000 U/min
>
Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
>
Motorstärke: 7,5 kW
Pos. 4: 2.
Profilierspindel
----------------------------
> Position:
vertikal rechts
> Anzahl Werkzeuge: variabel, Verstellung
stufenlos NC-Achse
> Werkzeugspannlänge: 320 mm
> Spindelhub
vertikal: variabel, Verstellung stufenlos 254 mm NC-Achse
>
Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
>
Werkzeugflugkreis max.: 232 mm
> Motorstärke: 11 kW
2
Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert, 2
Positionen
Sprossenführung bestehend
aus:
Führungslineal im Anschlag (Bereich
Gleichlaufspindel),
Sprossenstützleiste von oben im Bereich von
Profilfräsaggregat vertikal rechts
und
Profilierspindel.
Pos. 5: Profilfräsaggregat horizontal
oben
----------------------------
> Spannlänge: 40 mm
>
Spindeldurchmesser: 40 mm
> Motorstärke: 3,0 kW
> Drehzahl
5.850 U/min
> Werkzeugflugkreis max. 130 mm
> Verstellweg
axial 30 mm, 8 Positionen mittels Pneumatikrevolver
> Verstellweg
radial 125 mm, 8 Positionen mittels
Pneumatikrevolver
Pos. 6: 3. Profilierspindel
(Beschlagspindel)
----------------------------
> Position:
vertikal rechts
> Werkzeugspannlänge: 160 mm
> Verstellweg
axial 115 mm, 8 Positionen mittels Pneumatikrevolver
> Verstellweg
radial 100 mm, 8 Positionen mittels Pneumatikrevolver
>
Spindeldrehzahl: 5.850 U/min
> Spindeldurchmesser: 40 mm
>
Werkzeugflugkreis max.: 210 mm
> Motorstärke: 3,0
kW
Weitere Merkmale
----------------------------
>
online-fähig
> Umfälzeinrichung zum aussrissfreien
Umfälzen
> Doppelteilepaket
> Rückfördereinrichtung für
1-Mann-Bedienung: Schwenkband
> Bildschirmsteuerung
>
Schrägfenstereinrichtung
> elektronische Winkelanzeige für
Schrägfenster
> Industrie-PC, PC-Steuerung/NEXUS
> Weinig
Typenfertigungsprogramm
> ohne Bearbeitungswerkzeuge

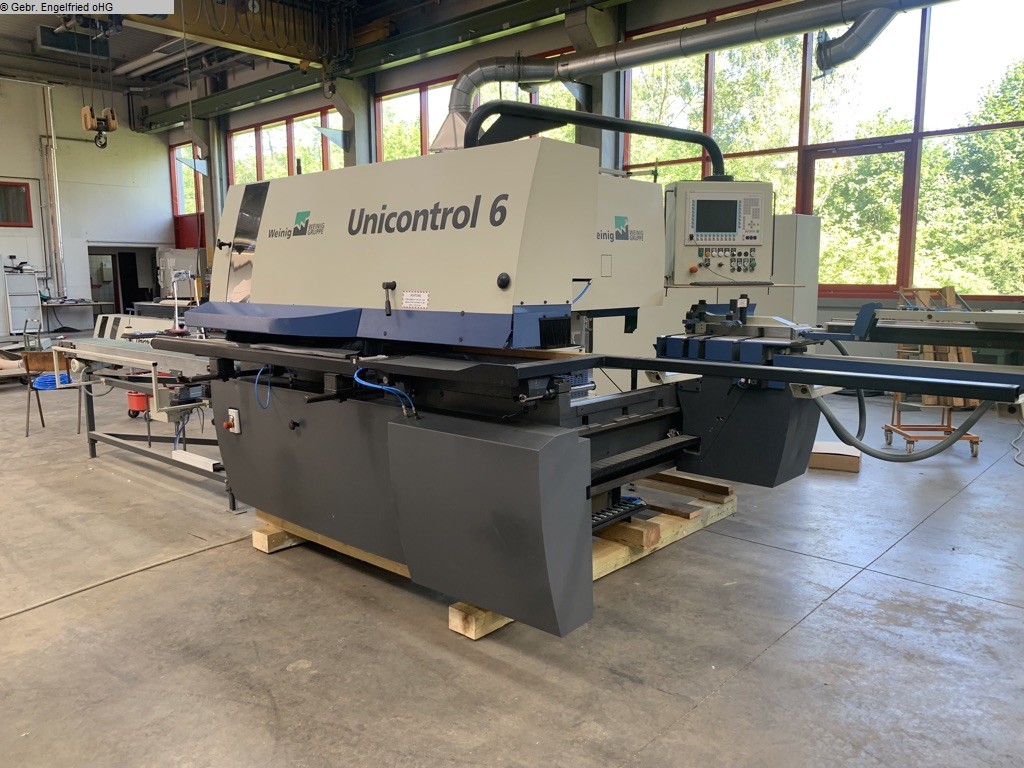

Noch
keine Originalbilder vorhanden.
Bilder zeigen baugleiche Maschine
aus unserem Archiv
----------------------------
Preis der o.g.
Maschine auf Anfrage!
----------------------------
Option mit
Mehrpreis: EUR 6.500,00
Hinweis gebrauchte Werkzeuge:
Wir
haben derzeit gebrauchte Gold Werkzeuge, Lager-Nr.
#2790
Fensterwerkzeuge Gold IV78 Holz und IV78
Holz/Alu
gelaufen auf Weinig Unicontrol 10, bei Verwendung auf
Unicontrol 6 wird
zusätzlich ein Fügefräser
benötigt.
Werkzeugsatz für FESTHUB oder CNC
Spindel-Maschinen 80 und 95 mm Hub,
(Werkzeugsatz soweit technisch
möglich für IV 92 vorbereitet)
Holz-Alu Werkzeugsatz für
FESTHUB-Maschinen 80 und 95 mm Hub-Ergänzungswerkzeuge
1
Satz Stehle IV68 Holz auch dabei
Ohne
Glasleistentrennwerkzeuge für Hobelmaschine
Verkauf der
Werkzeuge im Zustand, Umfang und mit Zubehör wie bei uns
am
Lager vorhanden. Hinweis zu Fensterschnitten, Werkzeugzeichnungen,
Werkzeugsystemauflistungen:
Fa. Engelfried übernimmt keine
Gewährleistung, dass die tatsächlich vorhandenen
Werkzeuge mit
den genannten und gezeichneten Systemen
übereinstimmen.
----------------------------
Sollten die
technischen Eigenschaften dieser Maschine Ihren
Vorstellungen
nicht entsprechen, setzen Sie sich bitte mit uns in
Verbindung. Unser
langjährig erfahrenes Team unterstützt Sie
gerne bei eventuellen Anpassungen
bzw. bei der Suche nach einer
Ihren Anforderungen entsprechenden
Maschine!
(technische Daten laut Hersteller -
ohne Gewähr !)
