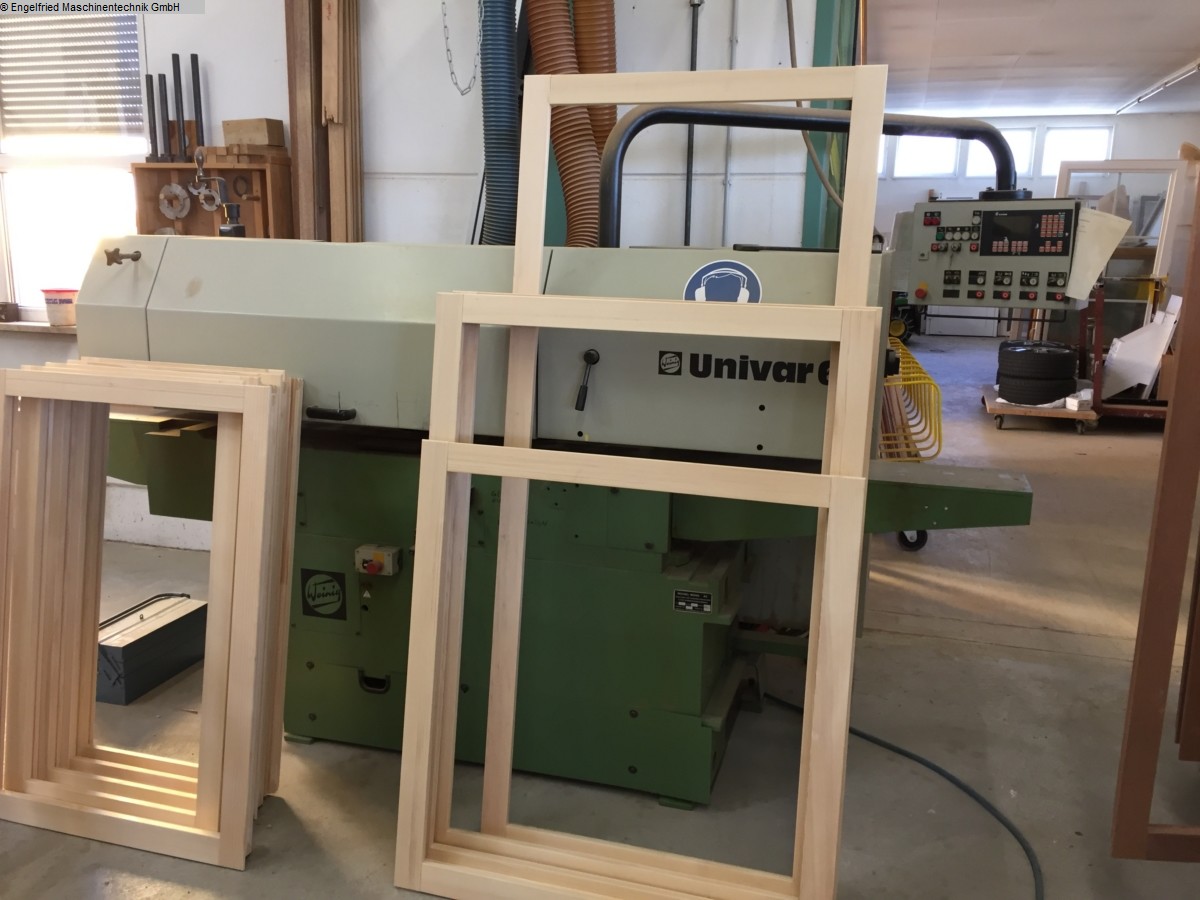

WEINIG Univar 6 P Umfälzautomat

Anzahl der Spindeln: 3 St.
Anzahl der Werkzeugsätze: 1.3/4.1. St.
Spindeldurchmesser: 50,40 mm
Spindellänge: 120,320,125 mm
Gewicht: 2500 kg
Lademaße L x B x H: 3800x1400x2000 mm
Tischlänge: 3470 mm
Weinig Univar 6 P
im Auftrag zu verkaufen
----------------------
Betriebsspannung: 380 Volt, 50 Perioden.
Zum Umfräsen von Fenstern, Türen und ähnlichen mit ungleich umlaufenden
Profilen.
Anordnung der Aggregate:
1. Gleichlaufspindel rechts, pneumatisch getaktet.
2. Profilierspindel rechts
3. Beschlagspindel
Profilierspindel zur Aufnahme von mehreren Werkzeugen übereinander geeignet.
Spindelbewegung pneumatisch.
Zum ausrißfreien Umfräsen ist die 1 Spindel im Gleichlauf arbeitend. Jeweils
die letzten 100 mm eines Rahmenendes taucht diese Spindel mit dem
entsprechenden Werkzeug in das Holz ein, um Ausrisse an den Rahmenecken zu
vermeiden.
Maschinenständer, Tische, Anschläge:
Maschinenkörper aus schweren, verwindungsfreien und schwingungsdämpfenden
Elementen. Anschläge rechts im Profilierbereich aus Pertinax. Vor
Profilierspindel ein geteilter Anschlag mit Schiebeleiste für Kurzteile.
Zusätzliche Aufschlageschiene für großformatige Rahmen.

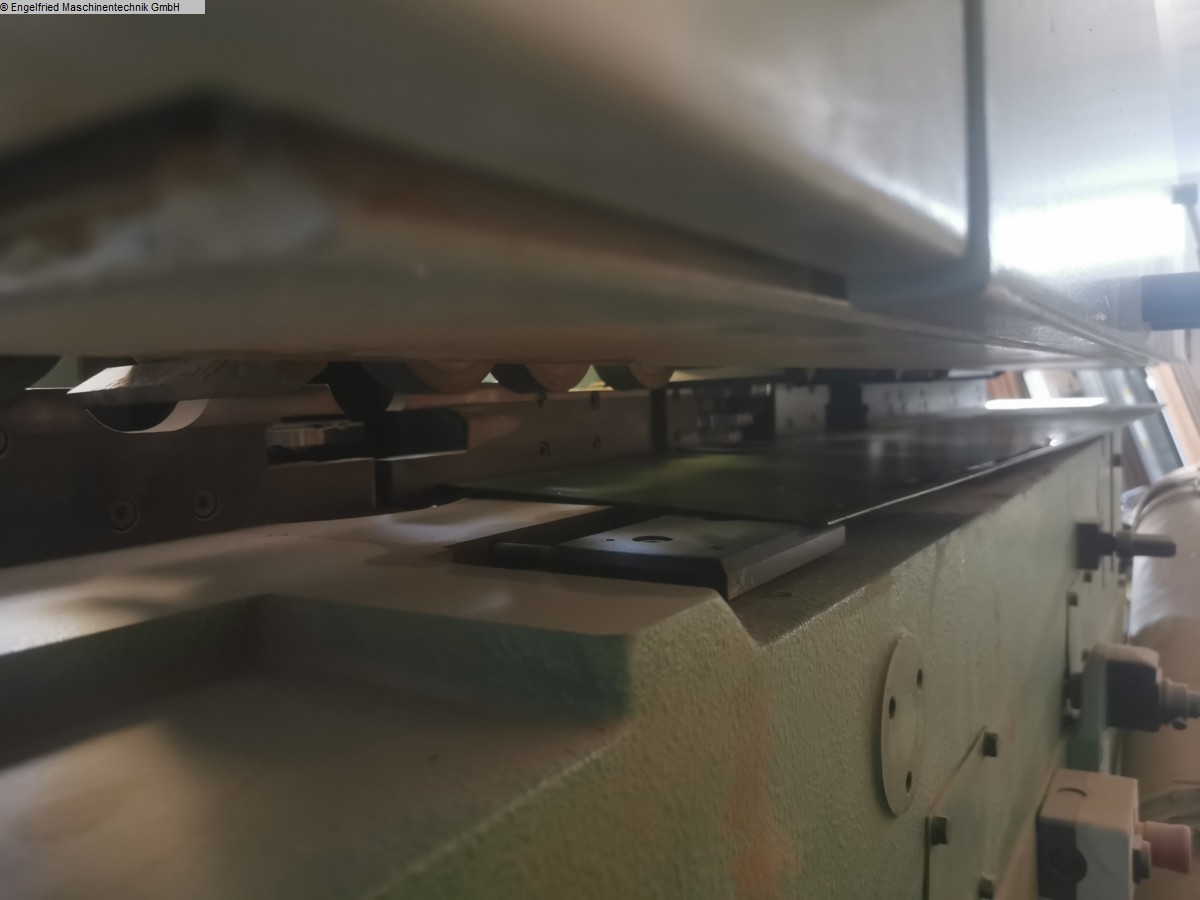

Vorschubsystem:
Durchgehender, kettenloser Vorschub bestückt mit Gummiwalzen. Abblasvorrichtung
für Vorschubwalzen und Tisch.
Spindeln, Haube:
Spindeln mit hoher Rundlaufgenauigkeit und dynamisch ausgewuchtet. Absaughauben
konstruiert für günstigsten Späneflug. Einfachster Werkzeugwechsel durch
schnell zu öffnende Haubendeckel.
Maschinenbedienung, Einstellhilfen:
Bedienung der Maschine von der Vorderseite. Einstellung der Anschläge zum
Werkzeugdurchmesser mittels mechanischer Zahlenanzeige.
Maschinenelektrik, Motore, Steuerung:
Elektrische Ausführung nach DIN VDE 0113 - Elektrische Ausrüstung von
Industriemaschinen EN 60204 IEC 204-1.
Weitere Elektro-Vorschriften sind nicht berücksichtigt.
Motore dynamisch ausgewuchtet.
Steuerung der Werkzeugpositionen per Wahlschalter vom Bedienpult.
Werkzeuge:
Maschine ausgestattet mit Bedienungswerkzeugen, jedoch ohne
Bearbeitungswerkzeuge.
SPINDEL 1
Gleichlaufspindel
Anzahl Werkzeuge: 1
Spindeldrehzahl: 6000 Upm
Spindeldurchmesser: 50 mm
Werkzeug-Spannlänge: 120 mm
Wekzeugdurchmesser max. (Umfräsen): 232 mm
Werkzeugnullflugkreis: 112-140 mm
Grundstellung unter Tisch: 10 mm
Motorstärke: 4 KW (5,5 KW)
SPINDEL 2
Anzahl Werkzeuge: 4
Spindelhub vertikal: 3 x 80 mm = 4 Werkzeuge
wahlweise umstellbar auf 2 x 95 mm = 3 Werkzeuge
Spindeldrehzahl: 6000 Upm
Spindeldurchmesser: 50 mm
Werkzeug-Spannlänge: 320 mm
Vorschub Profiliereinheit: 8 m/min
Vorschubwalzenbreite: 50 mm/35 mm
Vorschubwalzendurchmesser: 95 mm
Anschlaghöhe: 70 mm
Arbeitsbreite: min. 30 mm, max. 220 mm
Arbeitshöhe: min. 30 mm, max. 100 mm
Werkstücklänge ohne Zapfen: min. 245 mm
Werkzeugduchmesser max.
Bei Nulldurchmesser 112 mm: 210 mm
Bei Nulldurchmesser 140 mm: 232 mm

Wekzeugdurchmesser max. (Umfräsen): 232 mm
Werkzeugnullflugkreis: 112-140 mm
Grundstellung unter Tisch: 10/5 mm
Motorstärke: Spindel: 11 KW Vorschub: 1,1 KW
Vorschub Profiliereinheit: stufenlos 6-12 m/min
Vorschubwalzenbreite: 50 mm
Vorschubwalzendurchmesser: 95 mm
Anschlaghöhe: 70 mm
Arbeitsbreite: min. 30 mm, max. 220 mm
Arbeitshöhe: min. 30 mm, max. 100 mm
Werkstücklänge ohne Zapfen: min. 245 mm
Sonderausrüstung:
3 Mechanische Spindelbremse für Gleichlaufspindel, Profilierspindel und
Zusatzaggregate
SPINDEL 3
1 Beschlagfräseinheit, rechts: zum Einfräsen der Beschlagnute im
Umfräsgang bzw. zum Nuten im Längsprofil.
Pneumatische Horizontalbewegung mit Wahlschalter im Bedienpult.
Motorstärke: 2,2 KW
Drehzahl: 6000 UpM
Spindeldurchmesser: 40 mm
Spannhöhe: 125 mm
Werkzeugflugkreis: min. 140 mm, max. 180 mm
Grundstellung unter Tischebene: 10 mm
Motorverstärkung für Gleichlaufspindel von 4 KW auf 7,5 KW
Motorverstärkung für Profilierspindel von 5,5 KW auf 11 KW
Bildschirmsteuerung für 99 Fenstertypen. 1 Typ kann bis zu 8 verschiedene Teile
enthalten. Fertigungsmöglichkeiten: Einzelteile, Umfräsen. Dateneingabe über
Tastatur mit integrierter Bedienerführung und Fehlerdiagnose.
Schaltschrank freistehend
---------------------------------
(techn. Daten lt. Hersteller - ohne Gewähr !)
