Anzahl der Spindeln: 5 St.
Arbeitsbreite: 20 - 230
mm
Hobelhöhe: 8 - 120 mm
Abrichttischlänge: 2500
mm
Vorschubmotor: 1,1 kW
Vorschubgeschwindigkeit: stufenlos
regelbar 2-12 m/min.
Maschinengewicht ca,: 2500 kg

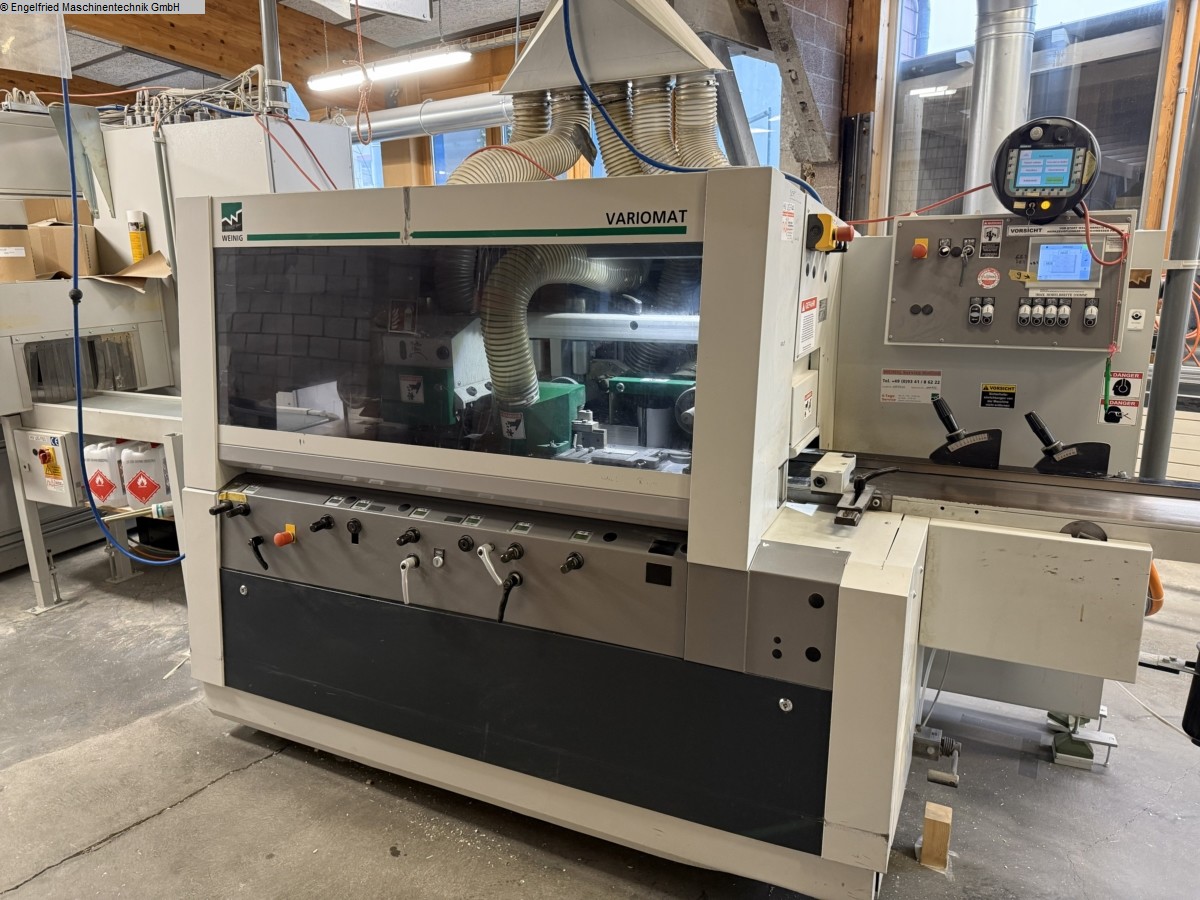

1 WEINIG
Hobel- u. Kehlautomat
VARIOMAT
---------------------------------------
Kurze
Zusammenfassung:
---------------------------------------
- 5
Spindeln
- starke Motoren
- taktgesteuertes Abrichten
-
MemoryPLus-Steuerung
- Option: Stähle-Hess Saturn
Einzelholzschleifmaschine
Technische
Herstellerbeschreibung:
---------------------------------------
Arbeitsbreite: 20 - 230 mm
Arbeitshöhe: 8 - 120
mm

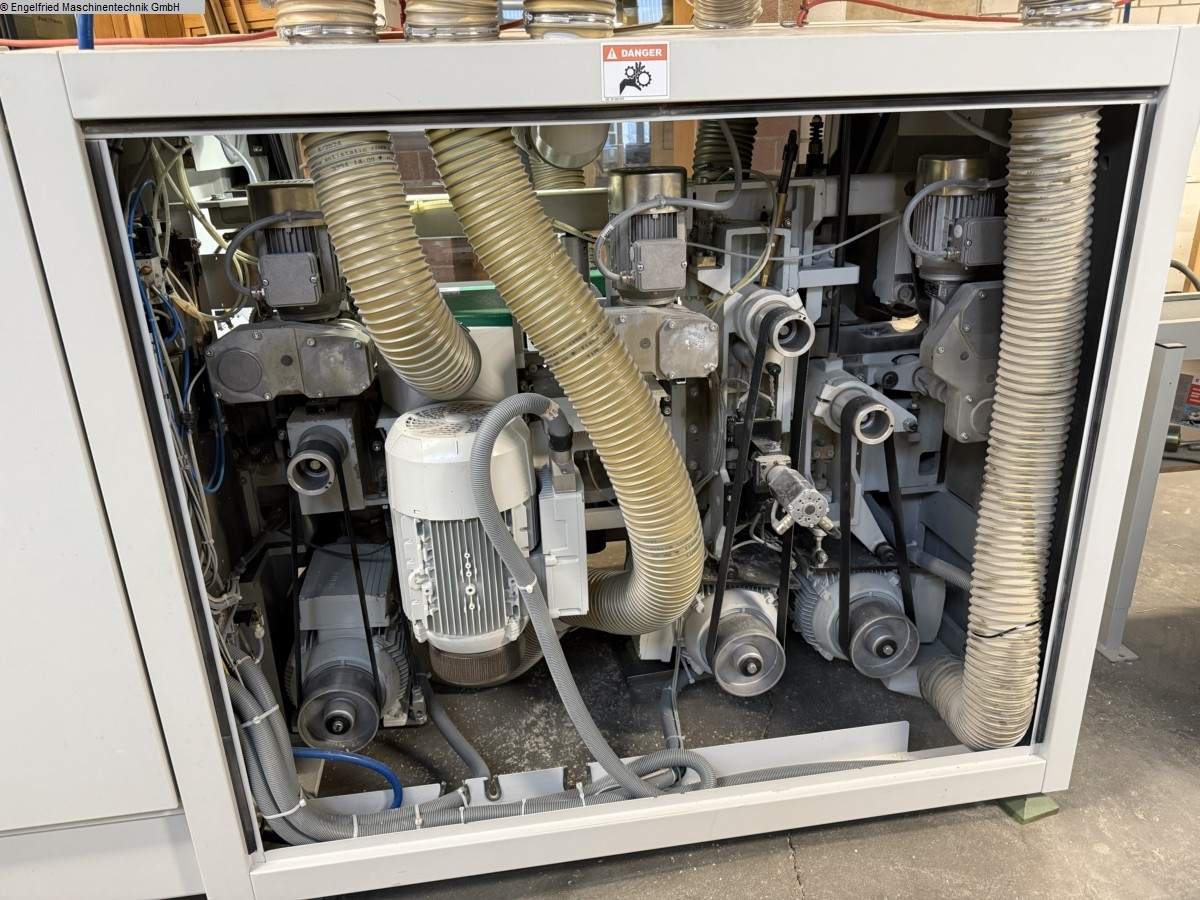

1. Spindel horizontal
unten
---------------------------------------
Motor mit
Bremse: 7,5 kW
Durchmesser 40 mm
Drehzahl 6000
UpM
Werkzeugflugkreis 125 - 145 mm
Verstellweg axial 5
mm
Falzeinrichtung inkl. Falzräser
2. Spindel vertikal
rechts
---------------------------------------
Motor mit
Bremse: 11,0 kW
Durchmesser 40 mm
Drehzahl 6000
UpM
Werkzeugflugkreis 93-232 mm
Minimaler Werzeugdurchmesser
auf Anschlagebene: 93 mm
Maximaler Werzeugdurchmesser hinter
Anschlagebene: 180 mm
Maximale Kehltiefe 45 mm
Verstellweg
axial 30 mm
Einlegesegment, inkl. zusätzliche Anschlaglippe 125
mm
Einlegesegment, inkl. zusätzliche Anschlaglippe 150
mm
3. Spindel vertikal
links
---------------------------------------
Gemeinsamer
Motor mit 1. rechter Spindel
Durchmesser 40 mm
gemeinsame
Drehzahl mit rechter Spindel
Werkzeugflugkreis 93-232
mm
Maximale Kehltiefe 45 mm
Minimale Kehltiefe bei
Werkzeugflugkreis 200 mm: 20 mm
Verstellweg axial unter Tisch 30
mm
Einlegesegment 125 mm
Einlegesegment 150 mm
4.
Spindel horizontal
oben
---------------------------------------
Motor mit Bremse:
11,0 kW
Durchmesser 40 mm
Drehzahl 6000
UpM
Werkzeugflugkreis 125-200 mm
Maximale Kehltiefe 30
mm
Minimale Kehltiefe bei Werkzeugflugkreis bis 200 mm: 20
mm
Verstellweg axial 30 mm
5. Spindel horizontal
unten
---------------------------------------
Motor mit
Bremse: 11,0 kW
Durchmesser 40 mm
Drehzahl 6000
UpM
Werkzeugflugkreis 125-200 mm
Maximale Kehltiefe 15
mm
Verstellweg axial 10 mm
Tischplatten für Holzeinlage an
unterer Spindel
Zusätzliche Abführungsplatte über der unteren
Spindel für
Holzeinlage
Vorschubsystem
------------------------------
---------
Vorschub freqenzgeregelt 1,1 kW, stufenlos regelbar 2-12
m/min
Doppelpendel gegenüber linker Spindel
Verstellweg der
Vorschubwalzen gegenüber linker Spindel, axial 35
mm
Durofer-Spritzzahnwalzen
Pneumatischer Druck für
Vorschubwalzen, inkl. Wasserabscheider
Taktgesteuertes
Abrichten zur UNterstützung des manuellen Abrichtens.
Die
EInzugswalze wird gelöst nachdem die zweite Vorschubwalze das
Werkstück
erfasst hat. Nach dem Verlassen der zweiten
Vorschubwalze wird
die Einzugswalze für das nächste Werkstück
in die Ausgangsposition gebracht.
Weitere
Merkmale:
---------------------------------------
MemorPL
US-Steuerung
Breite und Höhe gesteuert (Spindel 3 und 4 radial
CNC-achsgesteuert)
---------------------------------------
Pre
is der o.g. Maschine auf
Anfrage!
---------------------------------------
OPTION

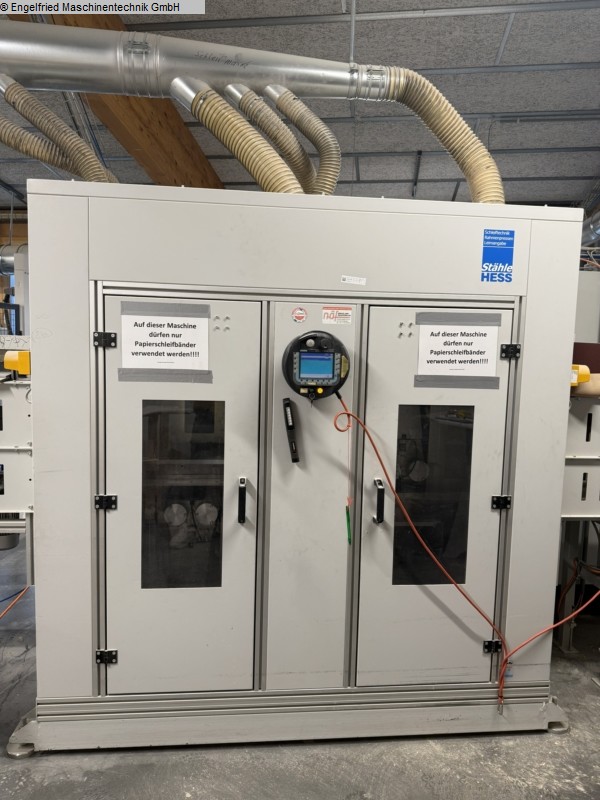

mit Mehrpreis Stähle-Hess Saturn #7008 :
Maschine im Einsatz
gewesen in Verindng mit Stähle-Hess
Saturn Duo
Einzelholzschleifmaschine Lager Nr. #7008
(technische Angaben
laut Hersteller - ohne
Gewähr!)
