Maße (Länge/Breite/Höhe): 3800x2100x2100 mm
Gewicht: 3500
kg
Gesamtleistungsbedarf: 13 kw

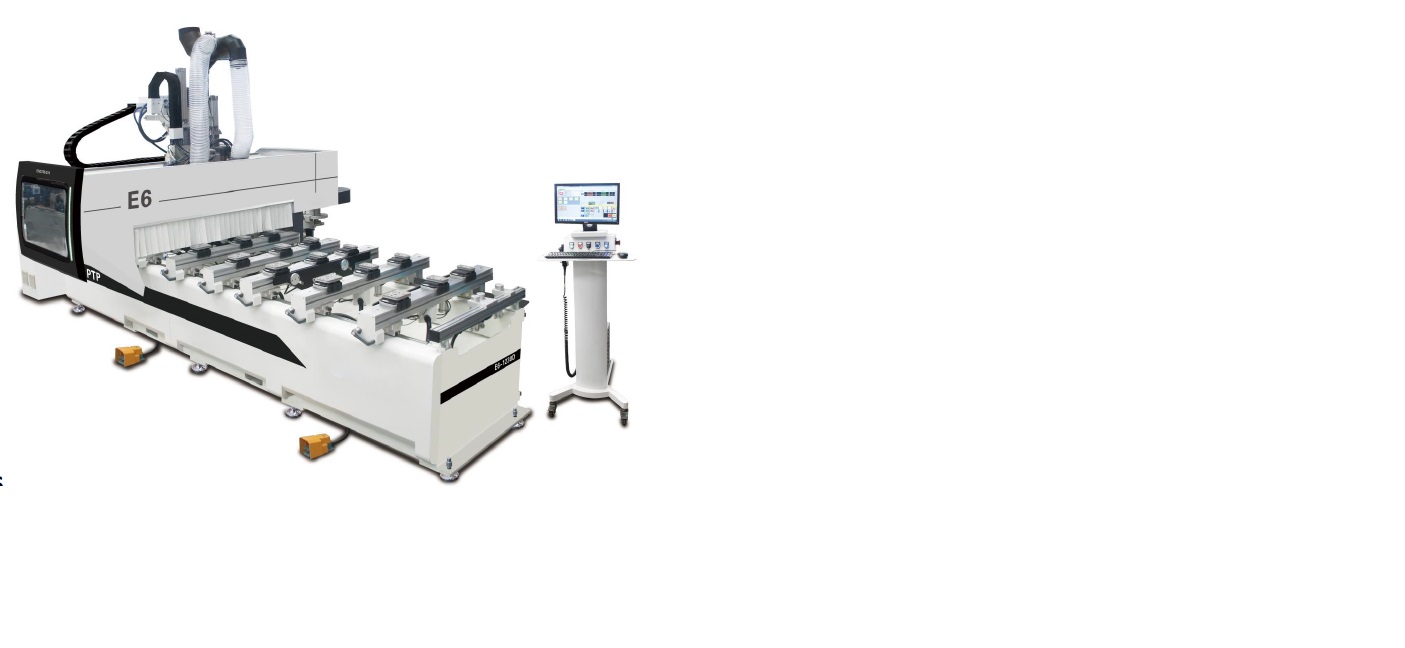

CNC-Bearbeitungszentrum
PTP-1230 DELUXE
- Verfahrbereich X - Achse 1640 mm
-
Verfahrbereich Y - Achse 3400 mm
- Verfahrbereich Z - Achse 250
mm
- Arbeitsbereich X - Achse 1240 mm
- Arbeitsbereich Y -
Achse 3060 mm
- Arbeitsbereich Z - Achse 100 mm
-
Verfahrsystem (X & Y Achse) Zahnstangen-Ritzelantrieb
-
Verfahrsystem (Z Achse) Kugelrollspindel

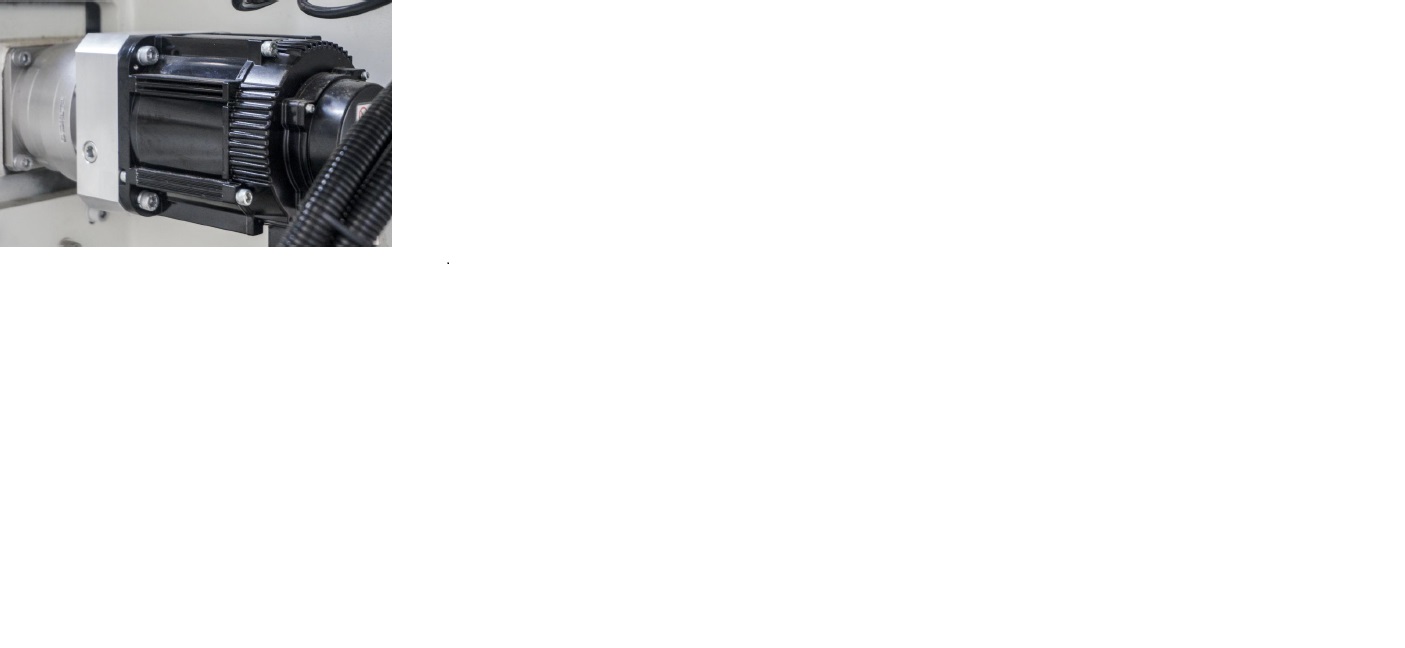

- Verfahrmotoren AC Servo
Motoren YASKAWA M-III
- Frässpindel luftgekühlt HSD / Italy 9.5
kw, HSK 63 F
- Spindel Drehzahl stufenlos 24.000 rpm
-

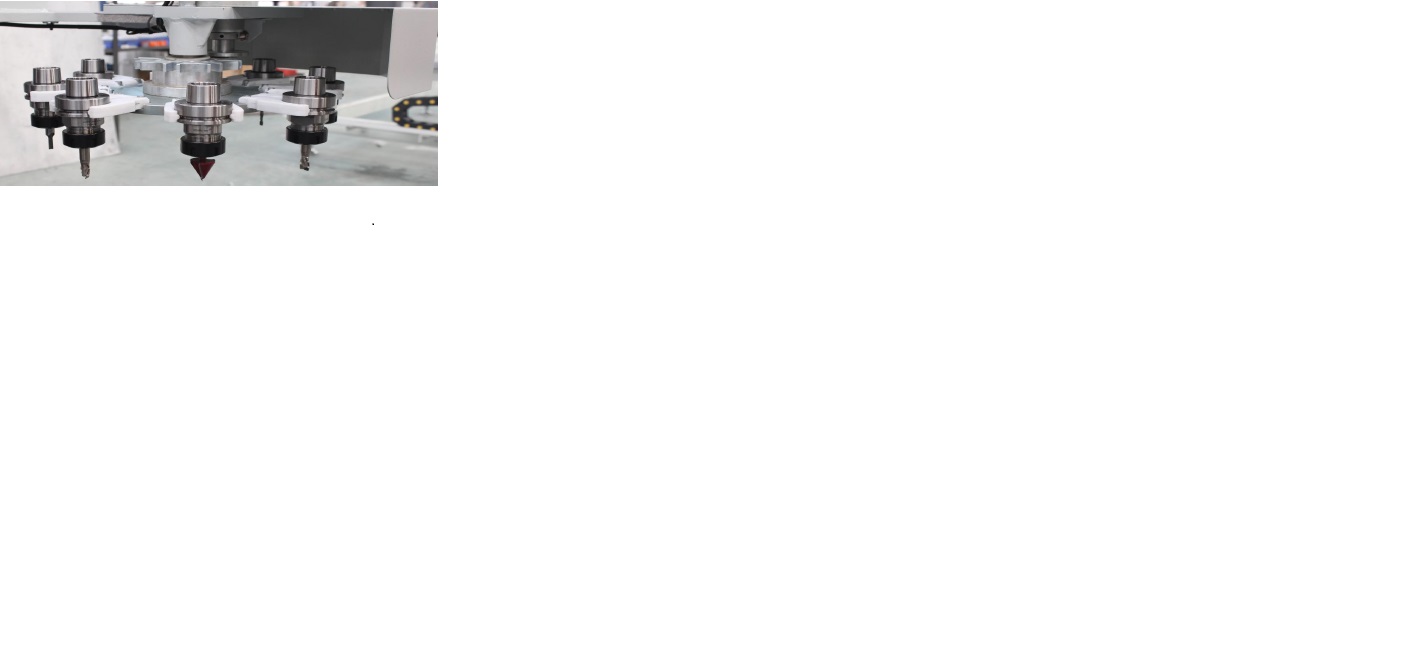

Werkzeugwechsler,Karusell 8-fach, mitfahrend

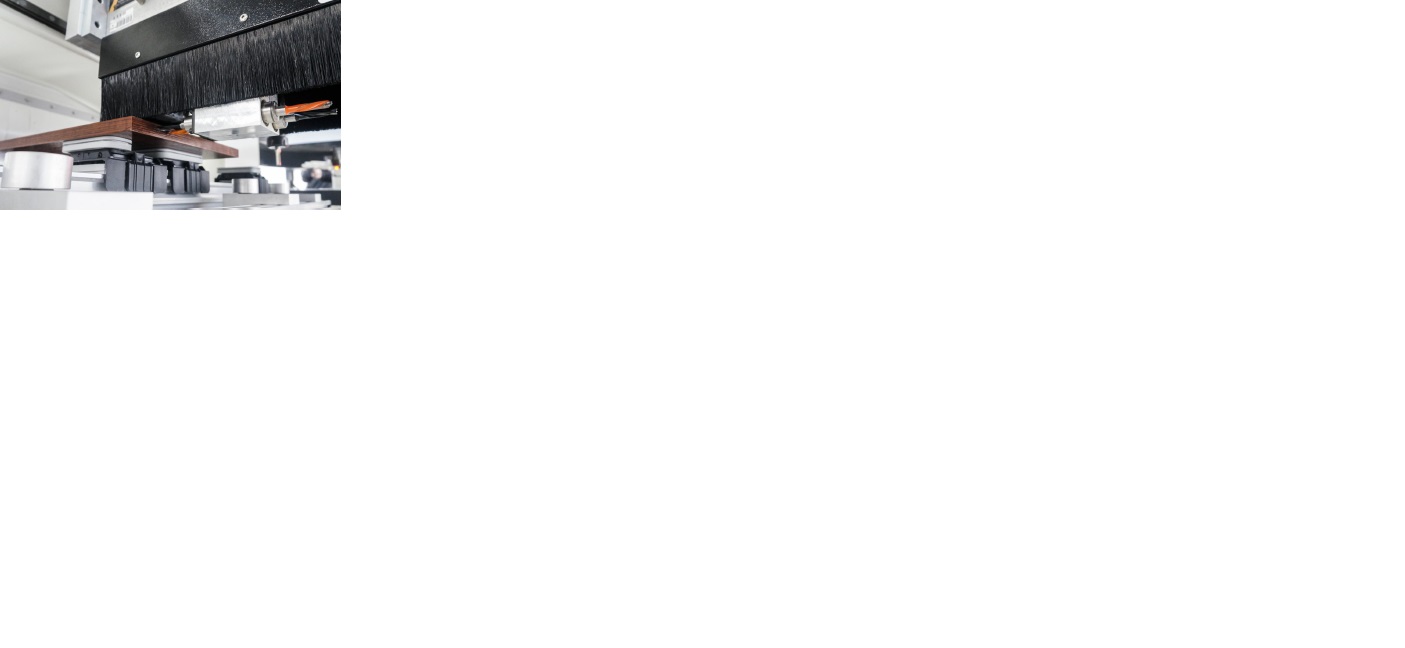

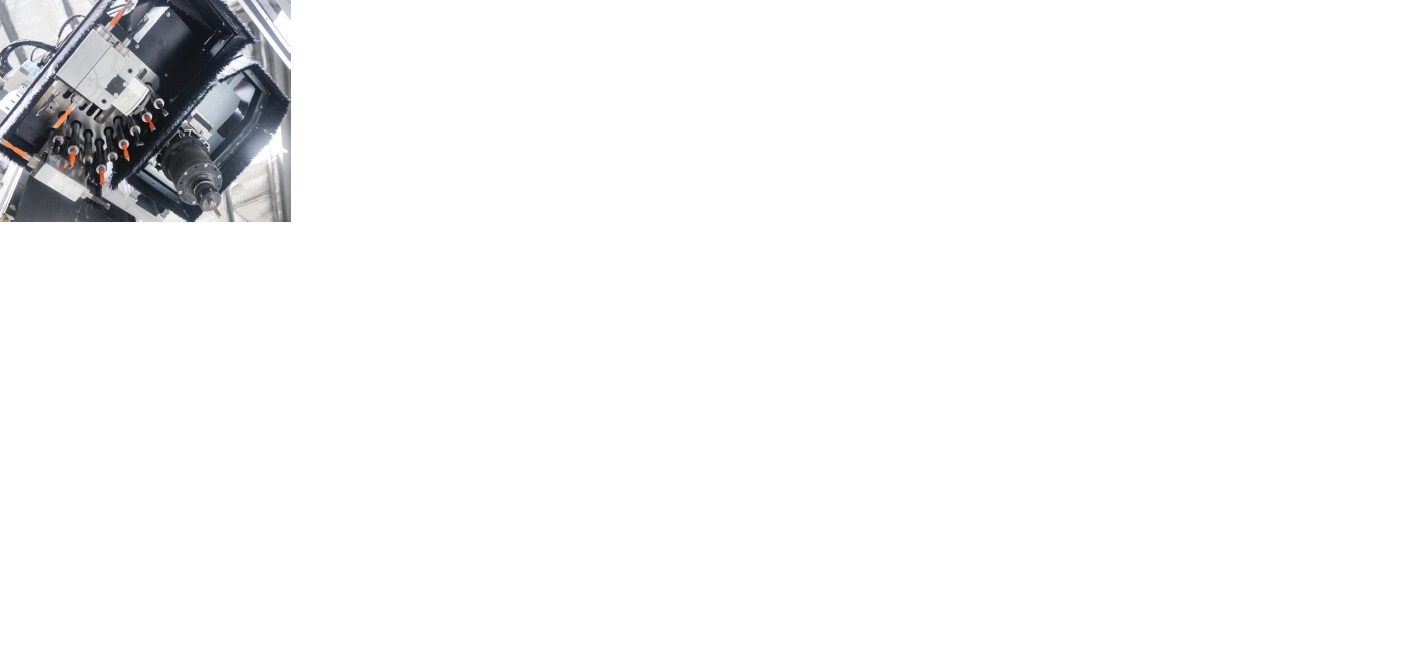

- Bohraggregat mit 9
Spindeln vertikal + 6 Spindeln horizontal + Nutsägeaggregat
-
SHIMPO Getriebe Antrieb
- max. Verfahrgeschwindigkeit 45
m/min
- max. Arbeitsgeschwindigkeit 20 m/min
-
Arbeitsgenauigkeit 0.05 mm

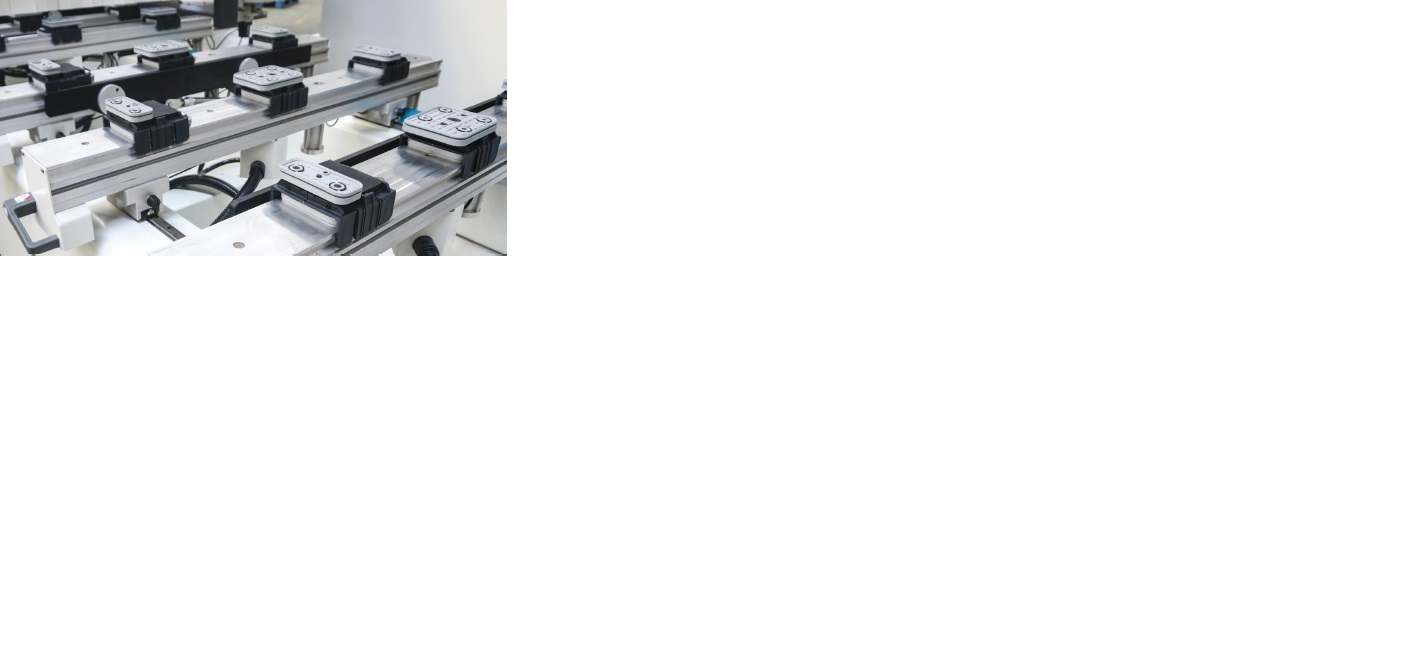

- Konsolentisch mit einfach zu
positionierenden Vakuumsaugern (SCHMALZ) und absenkbaren
Werkstückseitenanschlägen
- 6 Traversen mit 18 SCHMALZ
Vakuumsaugern
- 9 Stück VCBL-K1 14011550 mm
- 6 Stück
VCBL-K1 1257550 mm
- 3 Stück VCBL-K1 1255050 mm

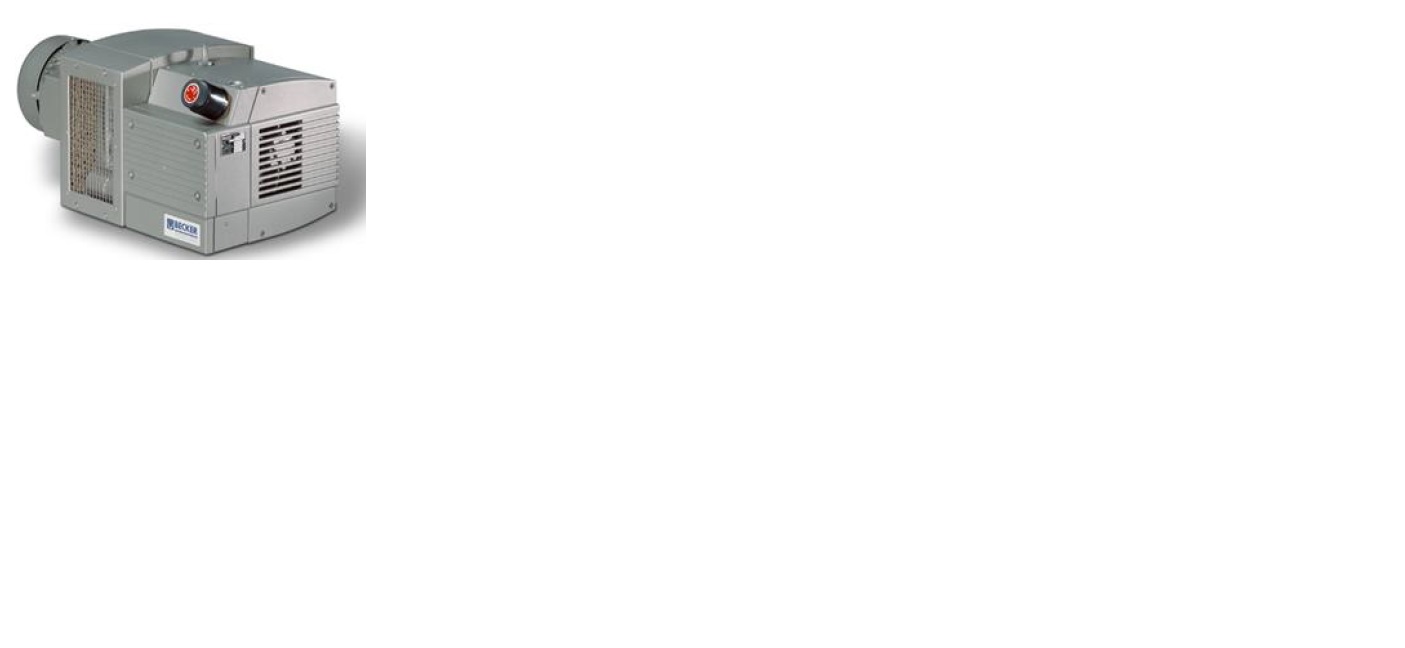

- BECKER
Vakuumpumpe 4,0 KW trockenlaufend, luftgekühlt, Leistung 129
m3/h
- Werkstückpositionierung in X und Y, pneumatisch absenkbare
Anschläge
- automatischer Werkzeuglängen Sensor
-
automatische Schmiermittelpumpe
- CAD/CAM Software EXICAM
(Englisch)
- Steuerung OSAI / Italy
- Schnittstelle
Ethernet/USB/CompactFlash Card
- Elektroanschluss 3 Phasen 400 V,
50 Hz
- Betriebsumgebungstemperatur 0-45°C
- Abmessungen
Breite 2100 mm
- Abmessungen Länge 3800 mm
- Gewicht 3500
kg
