Maße (Länge/Breite/Höhe): 8800x2100x2100 mm
Gewicht: 6000
kg
Gesamtleistungsbedarf: 18-36 kw

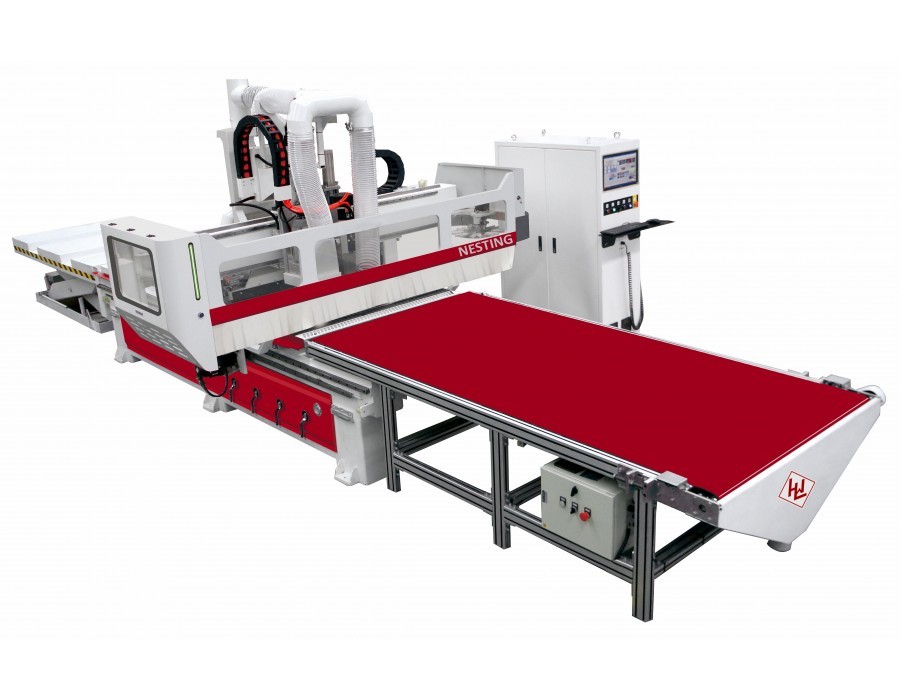

CNC-Bearbeitungszentrum
ROUTERMAX NESTING 1224 DELUXE
- Verfahrbereich X - Achse
2500 mm
- Verfahrbereich Y - Achse 1260 mm
-
Verfahrbereich Z - Achse 200 mm
- Arbeitsbereich X - Achse 2440
mm
- Arbeitsbereich Y - Achse 1220 mm
- Arbeitsbereich Z -
Achse 70 mm
- Lade- Entladegeschindigkeit 15 m/min
-

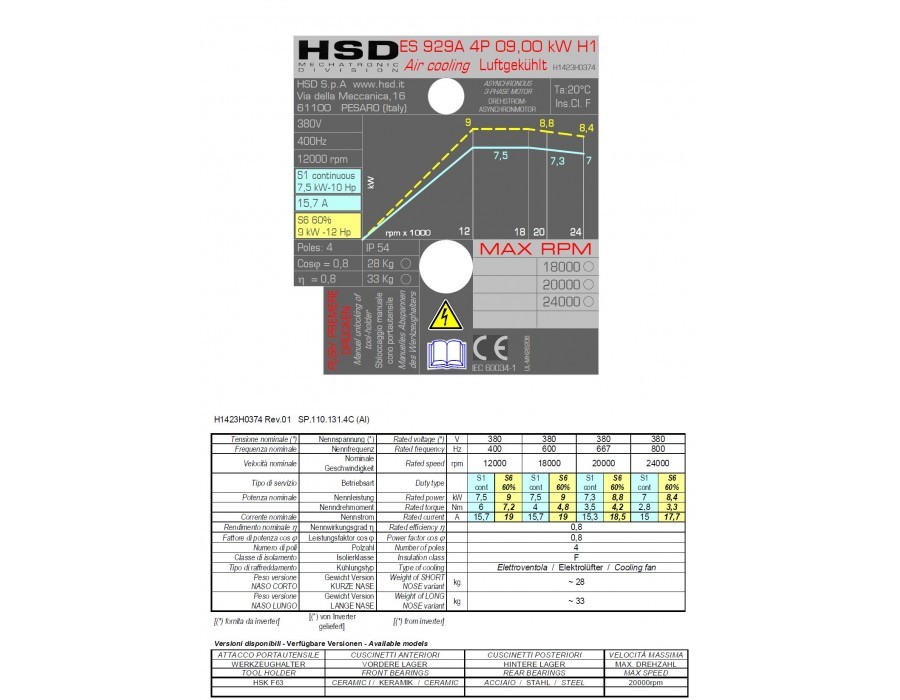

Frässpindel luftgekühlt HSD / Italy 9.0 kw, ISO 30 (Option 11 kW HSK
63F)
- Spindel Drehzahl stufenlos 24.000 rpm
-
Werkzeugwechsler,Karusell 8-fach, mitfahrend

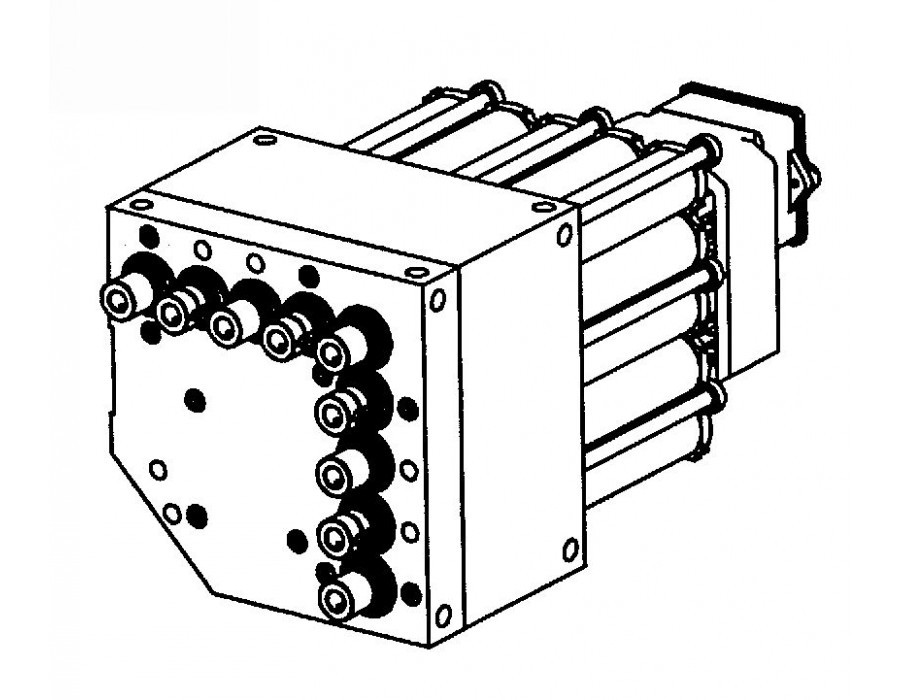

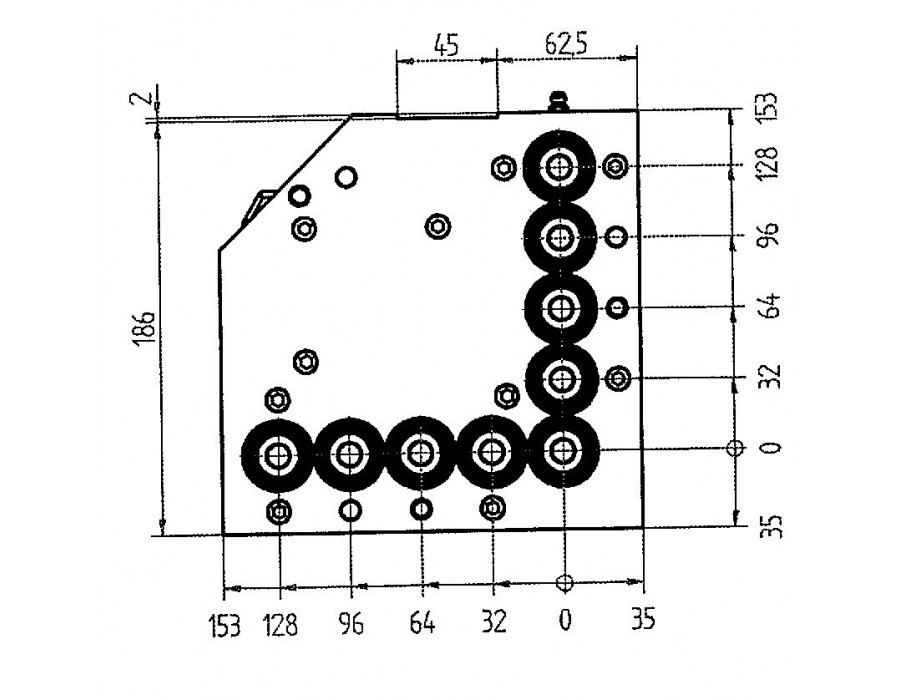

- Bohraggragat
VERTIKAL 5 + 4 FAM / Italian
- 5 Spindeln in Y-Richtung,
Bohrabstand 32 mm
- 5 Spindeln in X-Richtung, Bohrabstand 32 mm
- Verfahrsystem (X & Y Achse) Zahnstangen-Ritzelantrieb
-
Verfahrsystem (Z Achse) Kugelrollspindel
- Verfahrmotoren AC
Servo Motoren YASKAWA
- hochgenaue THK Linearführungen mit
Langzeitschmiereinheit in X, Y, Z Achse
- SHIMPO Getriebe Antrieb
- max. Verfahrgeschwindigkeit 80 m/min
- max.
Arbeitsgeschwindigkeit 25 m/min
- Arbeitsgenauigkeit 0.05 mm
- Vakuum Rastertisch mit 4 Sektionen

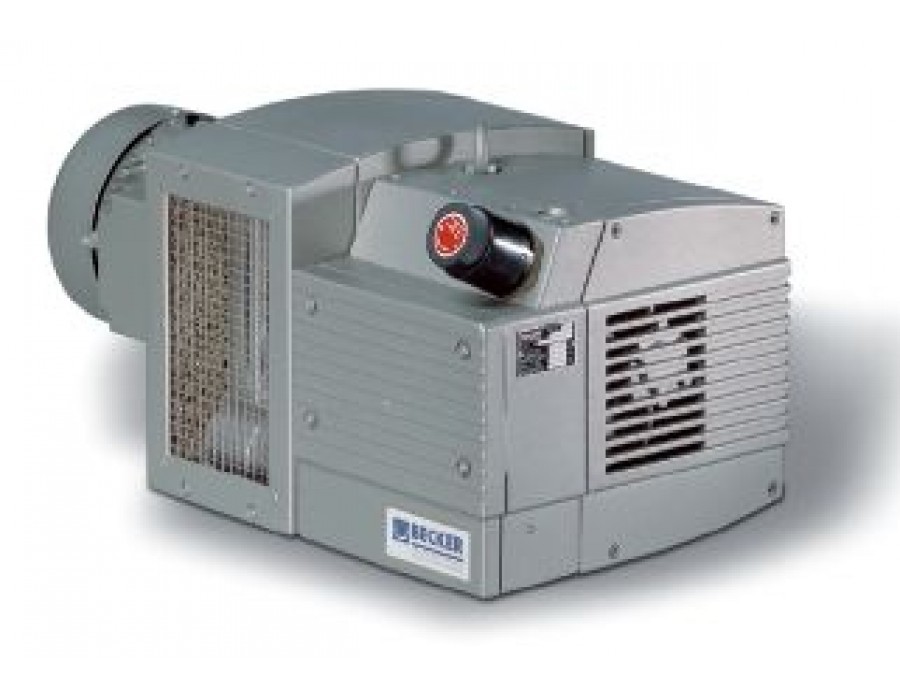

- BECKER Vakuumpumpe
trockenlaufend, luftgekühlt, Leistung 250 m3/h (Option 500 m3/h)
- Werkstückpositionierung, pneumatisch absenkbare Anschläge je
2 in X und Y
- Werkzeuglängen Sensor
- CAD/CAM Software
EXICAM
- Steuerung OSAY
- Schnittstelle
Ethernet/USB/CompactFlash Card
- Sicherheitslichtschranke
Vorschrift nach EN 848-3 (Optional je nach Aufstellungsgegebenheiten
vor Ort)

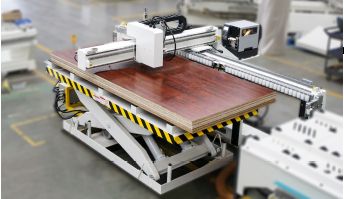

- Bechickung über hydraulischen Scherenhubtisch
Das Werkstück wird mit Vakuumsaugern die am Portal fixiert und
vom Scherenhubtisch in die Maschine gezogen.
Nach dem Nesting wird
das Material durch einen Schieber auf das Transportband des
Abschiebetisches gebracht.
- Elektroanschluss 3 Phasen 400 V, 50
Hz
- Betriebsumgebungstemperatur 0-45°C
- Abmessungen
Breite ca. 2100 mm
- Abmessungen Länge ca. 8800 mm
-
Gewicht Gesamt ca. 6000 kg
