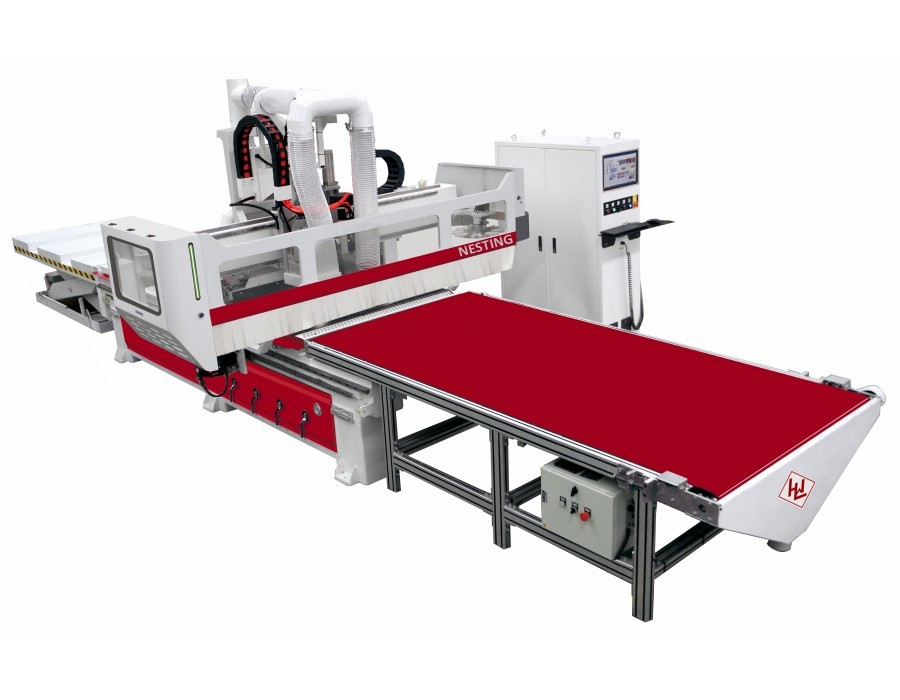

WINTER ROUTERMAX NESTING 1537 DELUXE CNC-Bearbeitungszentrum

Maße (Länge/Breite/Höhe): 8800x2100x2100 mm
Gewicht: 6000 kg
Gesamtleistungsbedarf: 18-36 kw
CNC-Bearbeitungszentrum ROUTERMAX NESTING 1537 DELUXE
- Verfahrbereich X - Achse 3700 mm
- Verfahrbereich Y - Achse 1600 mm
- Verfahrbereich Z - Achse 200 mm
- Arbeitsbereich X - Achse 3685 mm
- Arbeitsbereich Y - Achse 1550 mm
- Arbeitsbereich Z - Achse 70 mm
- Lade- Entladegeschindigkeit 15 m/min
- Frässpindel luftgekühlt HSD / Italy 9.6 kw, HSK 63 (Option 11 kW HSK 63F)
- Spindel Drehzahl stufenlos 24.000 rpm
- Werkzeugwechsler,Karusell 8-fach, mitfahrend

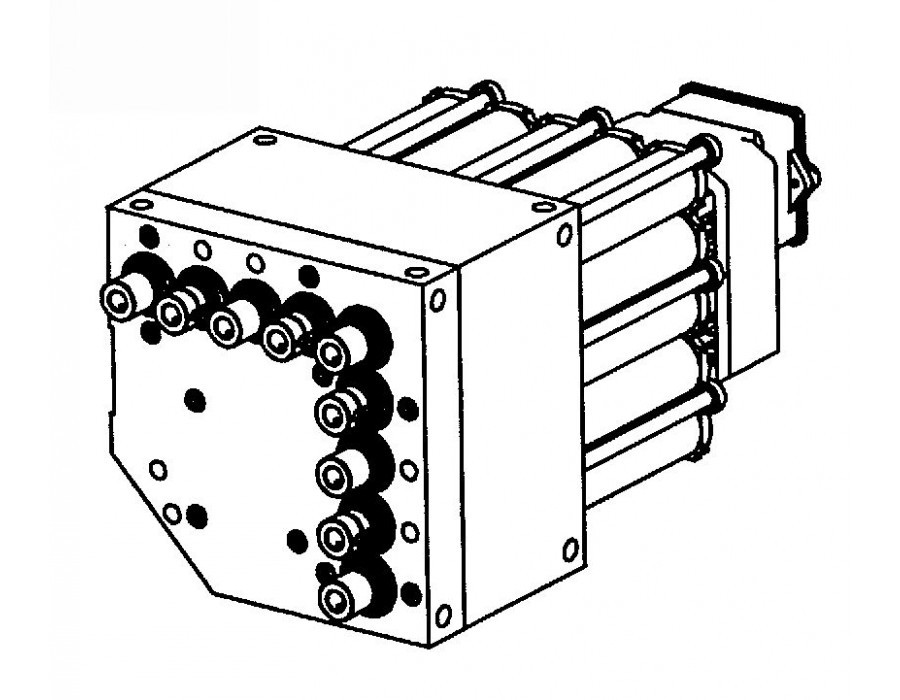

- Bohraggragat VERTIKAL 5 + 4 FAM / Italian

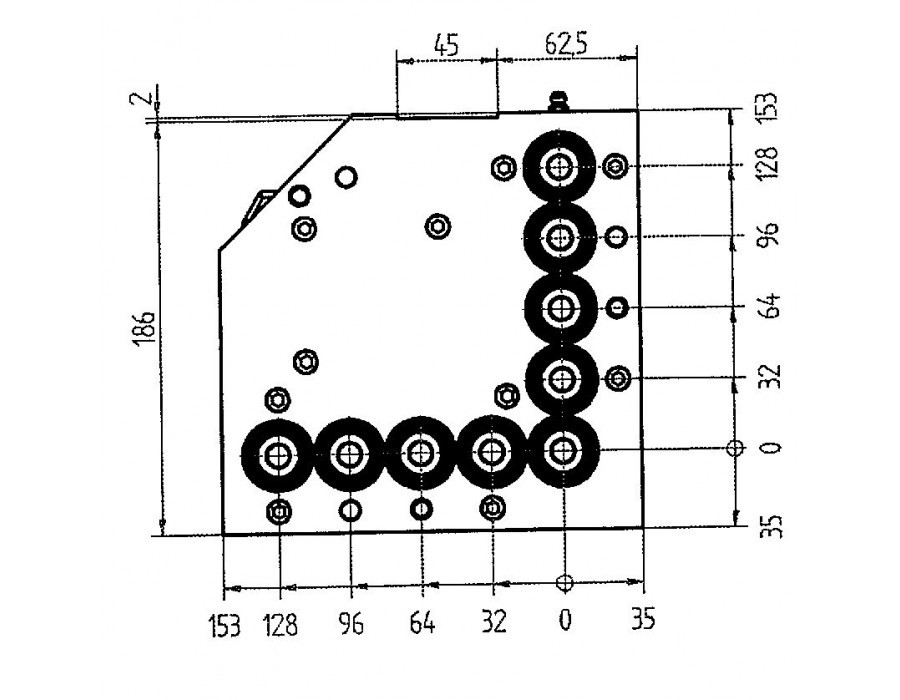

- 5 Spindeln in Y-Richtung, Bohrabstand 32 mm
- 5 Spindeln in X-Richtung, Bohrabstand 32 mm
- Verfahrsystem (X & Y Achse) Zahnstangen-Ritzelantrieb
- Verfahrsystem (Z Achse) Kugelrollspindel
- Verfahrmotoren AC Servo Motoren YASKAWA
- hochgenaue THK Linearführungen mit Langzeitschmiereinheit in X, Y, Z Achse
- SHIMPO Getriebe Antrieb
- max. Verfahrgeschwindigkeit 80 m/min
- max. Arbeitsgeschwindigkeit 25 m/min
- Arbeitsgenauigkeit 0.05 mm
- Vakuum Rastertisch mit 4 Sektionen

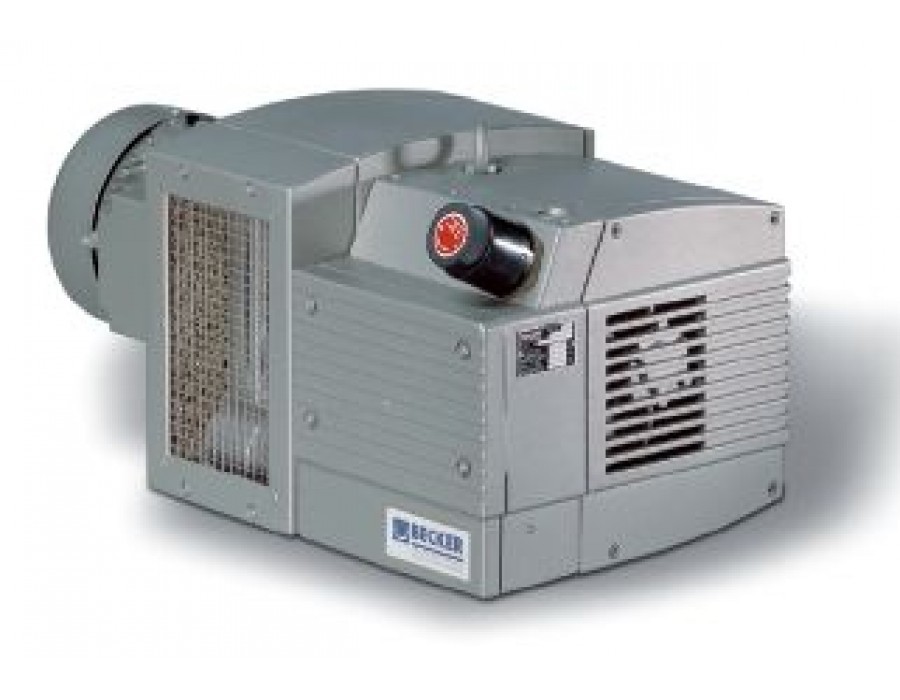

- BECKER Vakuumpumpe trockenlaufend, luftgekühlt, 2 x 129 m3m/h = 258 m3/h
- Werkstückpositionierung, pneumatisch absenkbare Anschläge je 2 in X und Y
- Werkzeuglängen Sensor
- CAD/CAM Software EXICAM
- Steuerung OSAY
- Schnittstelle Ethernet/USB/CompactFlash Card
- Sicherheitslichtschranke Vorschrift nach EN 848-3 (Optional je nach Aufstellungsgegebenheiten vor Ort)
- inklusive Be- und Entladesystem

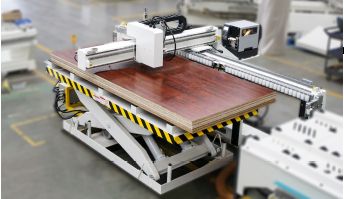

- Bechickung über hydraulischen Scherenhubtisch
Das Werkstück wird mit Vakuumsaugern die am Portal fixiert und vom Scherenhubtisch in die Maschine gezogen.
Nach dem Nesting wird das Material durch einen Schieber auf das Transportbanddes Abschiebetisches gebracht.
- Elektroanschluss 3 Phasen 400 V, 50 Hz
- Betriebsumgebungstemperatur 0-45°C
- Abmessungen Breite ca. 2100 mm
- Abmessungen Länge ca. 8800 mm
- Gewicht Gesamt ca. 6000 kg
