Maße (Länge/Breite/Höhe): 8800x2900x2100 mm
Gewicht: 6500
kg
Gesamtleistungsbedarf: 18-36 kw

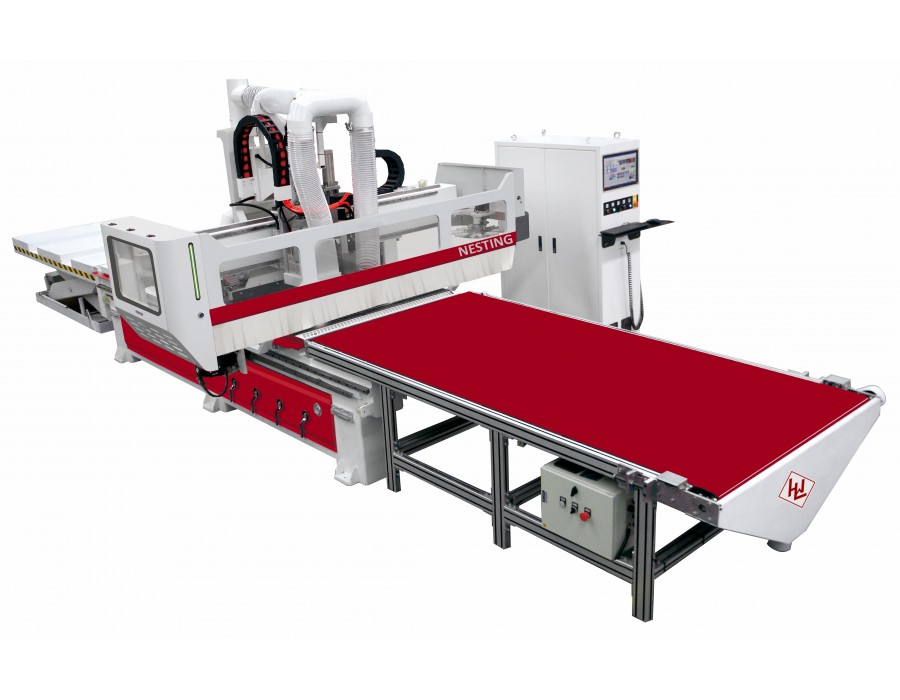

CNC-Bearbeitungszentrum
ROUTERMAX NESTING 2130 DELUXE
- Verfahrbereich X - Achse
2900 mm
- Verfahrbereich Y - Achse 2160 mm
-
Verfahrbereich Z - Achse 200 mm
- Arbeitsbereich X - Achse 2850
mm
- Arbeitsbereich Y - Achse 2130 mm
- Arbeitsbereich Z -
Achse 70 mm
- Lade- Entladegeschindigkeit 15 m/min
-

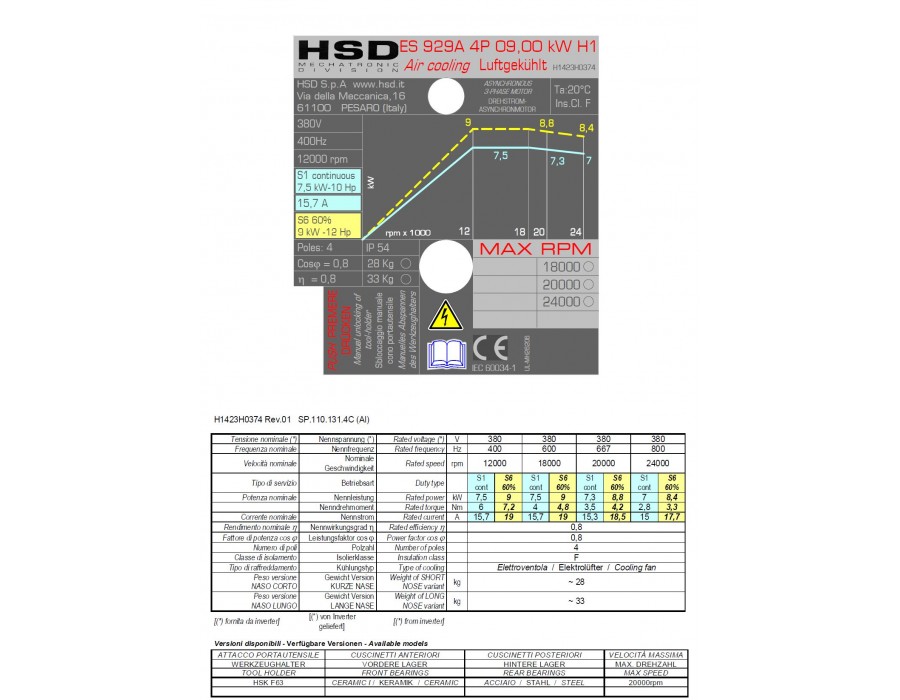

Frässpindel luftgekühlt HSD / Italy 9.6 Kw HSK 63 (Option 11 kW HSK
63F)
- Spindel Drehzahl stufenlos 24.000 rpm
-
Werkzeugwechsler,Karusell 8-fach, mitfahrend

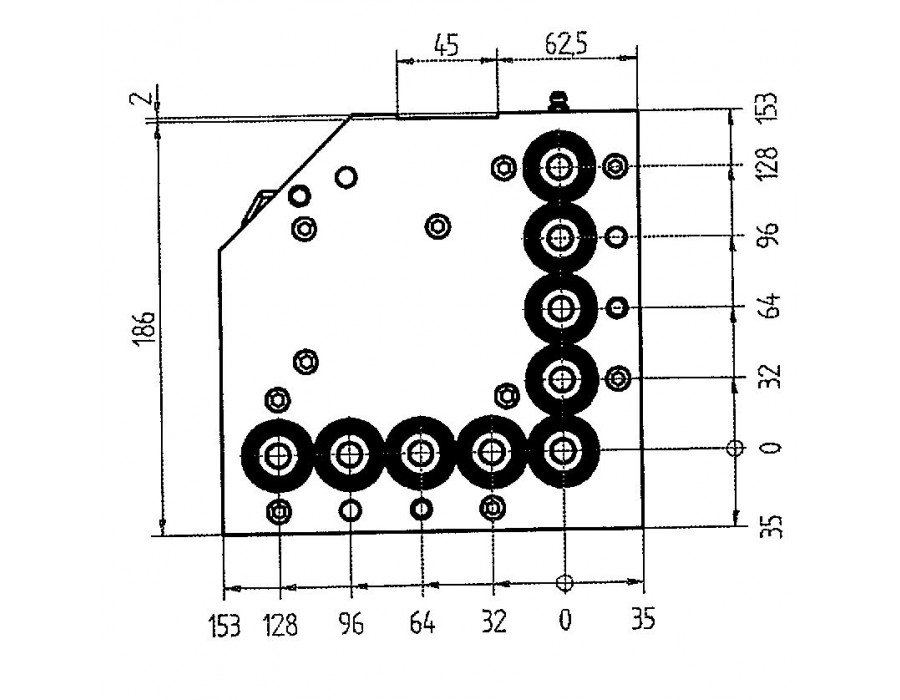

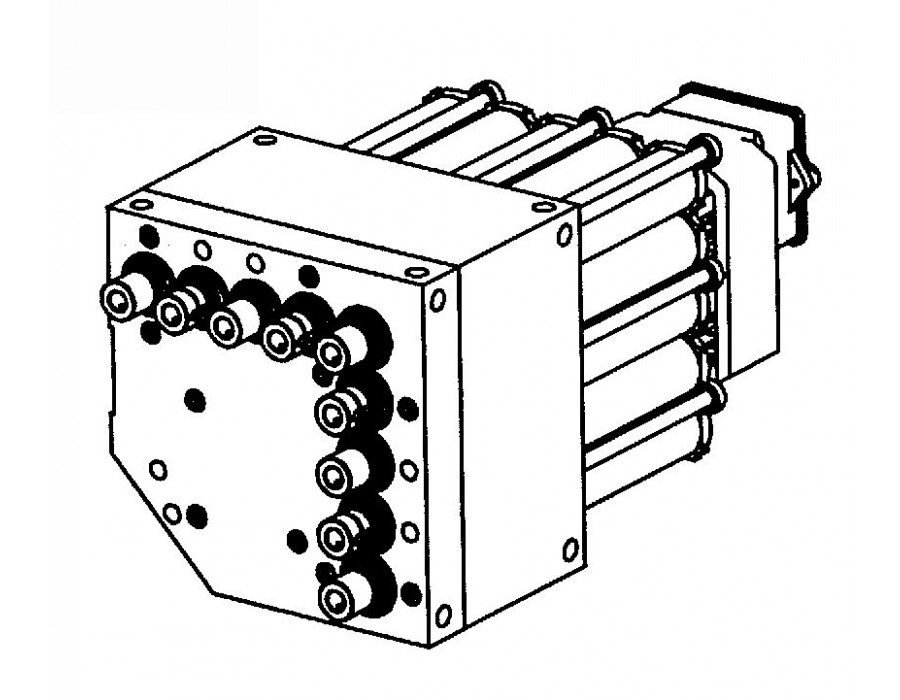

- Bohraggragat
VERTIKAL 5 + 4 FAM / Italian
- 5 Spindeln in Y-Richtung,
Bohrabstand 32 mm
- 5 Spindeln in X-Richtung, Bohrabstand 32 mm
- Verfahrsystem (X & Y Achse) Zahnstangen-Ritzelantrieb
-
Verfahrsystem (Z Achse) Kugelrollspindel
- Verfahrmotoren AC
Servo Motoren YASKAWA
- hochgenaue THK Linearführungen mit
Langzeitschmiereinheit in X, Y, Z Achse
- SHIMPO Getriebe Antrieb
- max. Verfahrgeschwindigkeit 80 m/min
- max.
Arbeitsgeschwindigkeit 25 m/min
- Arbeitsgenauigkeit 0.05 mm
- Vakuum Rastertisch mit 4 Sektionen

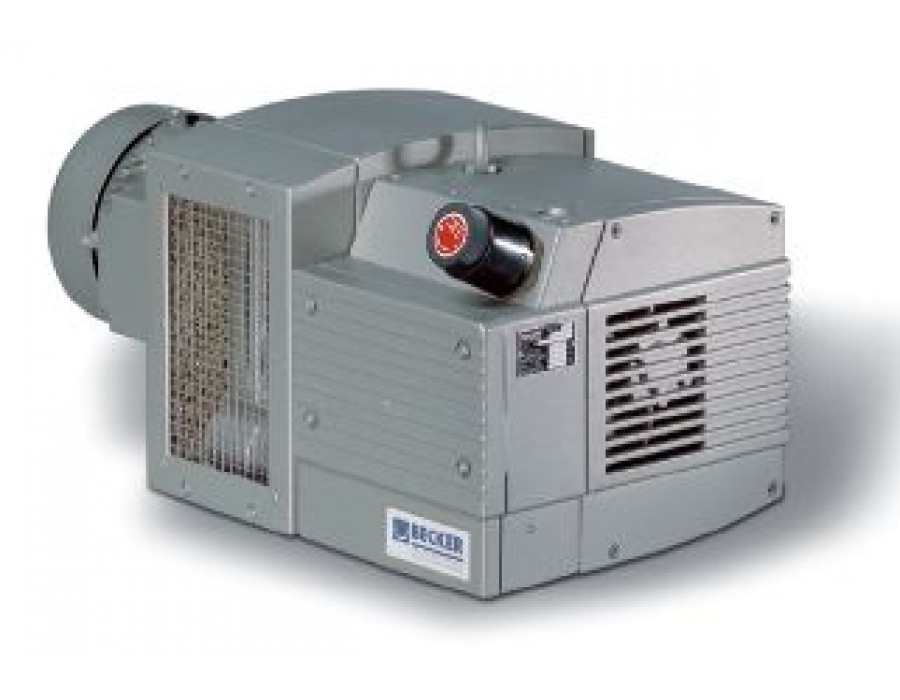

- BECKER Vakuumpumpe
trockenlaufend, luftgekühlt, 2 x 129 m3/h = 258 m3/h
-
Werkstückpositionierung, pneumatisch absenkbare Anschläge je 2 in X
und Y

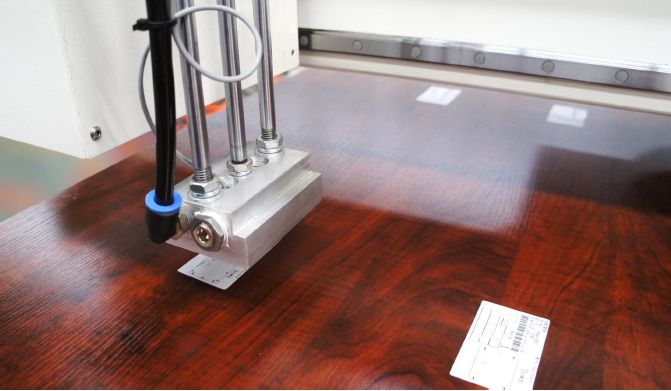

- Werkzeuglängen Sensor
- CAD/CAM Software EXICAM
- Steuerung OSAY
- Schnittstelle Ethernet/USB/CompactFlash
Card
- Sicherheitslichtschranke Vorschrift nach EN 848-3
(Optional je nach Aufstellungsgegebenheiten vor Ort)
- Bechickung
über hydraulischen Scherenhubtisch
Das Werkstück wird mit
Vakuumsaugern die am Portal fixiert und vom Scherenhubtisch in die
Maschine gezogen.
Nach dem Nesting wird das Material durch einen
Schieber auf das Transportband des Abschiebetisches gebracht.
-
Elektroanschluss 3 Phasen 400 V, 50 Hz
-
Betriebsumgebungstemperatur 0-45°C
- Abmessungen Breite ca. 2900
mm
- Abmessungen Länge ca. 8800 mm
- Gewicht Gesamt ca.
6500 kg
