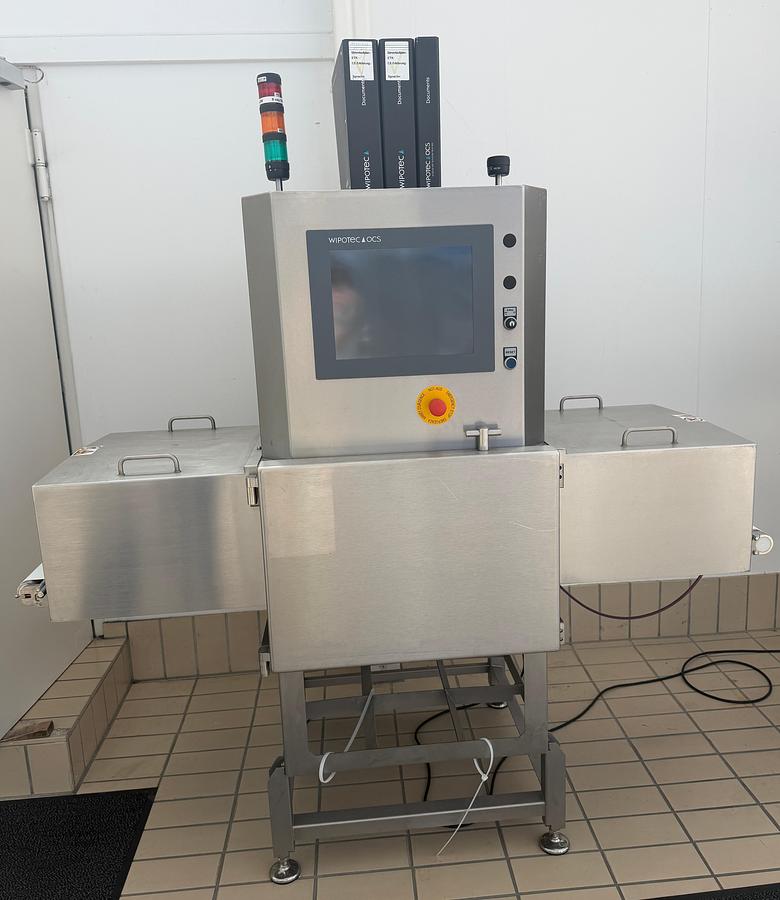

End-of-line Röntgenscanner zur professionellen
Fremdkörperdetektion,, idealer Einstieg in die hochmoderne
Röntgeninspektion,, einfache Integration in bestehende
Produktionslinien,, komfortable Bedienoberfläche,, einfache, schnelle
und gründliche Reinigung,, Max. Produkt-, Höhe/Breite: Siehe beil.
Beam Chart, Laufrichtung: L->R, Transportband-, höhe: 850 – 950 mm
(Verstellbereich), Durchsatzleistung: ca. 100 St/Min (bitte vor
Angebotsabgabe Rücksprache halten), Schutzart: IP 65, Sortierung:
mittels Bandstop, Gesamtlänge: 1.800 mm, Bandbreite: 420 mm,
Scanbreite: 400 mm, VPN Zugang: ja, EKS: ja, X-Ray Leuchte, Überwacht
gelb: ja, Leuchte rot: ja (aktiv bei FK-Erkennung), Statistik Export:
ja, Ausstattung der Grundmaschine, a) Allgemeine Maschinendaten, •
Industriescanner aus Edelstahl mit offenem Profil, •
Netzspannungsanschluss:, o 110-230VAC / 50/60Hz / 1Ph I o ca. 2,2 kVA
I o ca. 9,5 A, o Das System muss über eine separate mit 10A bei
230VAC, 16A bei 110VAC abgesicherte, Zuleitung angeschlossen werden.,
• Temperaturbereich: +5 bis +35°C, • Allgemeine Schutzart: IP 65
(ausgenommen Schaltschranktür wg. Kühlung), • Angewandte
Sicherheits- und Maschinenrichtlinien CE-konform, b) Röntgentechnik,
• Röntgenröhre: Industrielle Hochleistungs-Röntgeneinheit
(Röntgentank), • Leistung: Max. 200 W (80 kV, 3 mA, stufenlos
einstellbar), c) Mechanik, • Eingreifschutzhauben aus VA (bestehend
aus 1x Einlaufhaube und 1x Auslaufhaube, jeweils abnehmbar), •
Schaltschrank aus Edelstahl I, • Scanner-Band in
Edelstahlausführung, • Werkzeugloser Wechsel und Einstellung des
Transportbandes, • Maximale Bandgeschwindigkeit 50 m/min, d)
Software, • Intuitive Touchscreen Bedienung, • Anzeige aller
aktuellen relevanten Produktionsdaten, • Umfangreiche grafische /
numerische Darstellungen der Produktionsdaten, • Bediensoftware in
Landessprache (EU), • Hochpräzise Bildanalyse-Software UXS
(Hersteller: Wipotec) zur Detektion von Fremdkörpern, •
Softwaresystem netzwerkfähig, • 100 Produktparameterspeicher
(optional erweiterbar), • Störmeldungen im Klartext, • QM-Modus
zum zyklischen Monitoring des Systems, e) Elektrik, •
Hochauflösender Diodendetektor (Auflösung 0,4 mm), •
15-Farb-TFT-Touch HMI, • Hochleistungs IPC zur Bildanalyse und
HMI-Steuerung, • Echtzeitsteuerung Typ SWA zur Ansteuerung der
Prozessstrecke, • Wartungsfreier, elektronisch kommutierter
Gleichstrommotor Typ I-MOT (Hersteller Wipotec), •
Einlauflichtschranke zur Produkterkennung, • Liniensynchronisation I
(Ein- und Ausgänge potentialfrei), o Ausgang Bringerfreigabe (Bänder
laufen, Freigabe für zuführende Maschine), o Ausgang Fehler
(Sammelfehlermeldung für Steuerung, Bänder gestoppt), o Eingang
Fernstart /Automatik (Start/ Stopp der Bänder über digitalen
Eingang), • Integrierte Notlauffunktion mittels Hardwareschalter,
• Unterbrechungsfreie Stromversorgung (USV) zur netzausfallsicheren
Datenverarbeitung und Speicherung, Produktionsdaten beim
Herunterfahren des Systems, • NOT-AUS [Röntgenerzeugung, Antriebe]
mit Sicherheits-Schlagtaster in Signalfarben, • Turmleuchte montiert
auf Bediensäule/Schaltschrank mit selbstüberwachender Meldeleuchte
für, Röntgenstrahlung „X-ray on, • Sicherheitskreis nach Kat.4,
Sicherheitsschalter verdeckt eingebaut – zu sicheren Abschaltung der
Maschine bei Öffnung der Hauben oder der Tür, f)
Standarddokumentation, • Ersatzteilkatalog und Schaltplan, •
Betriebsanleitung in Landessprache (EU), Reinigung:, Gemäß IEC
60529/DIN 40050, nur Strahlwasser, nicht geeignet für Heißdampf oder
Hochdruck, Sicherheitsvorschriften:, Entsprechend den angewandten
EG-Richtlinien, d.h., EG-Maschinenrichtlinie 2006/42/EG, EG-Richtlinie
Elektromagnetische Verträglichkeit 2014/30/EU
