36.000 m3 Thermalölversorgungsanlage/Abluftreinigungsanlage
(Sonderanlagenbau) WK,
Baujahr: 2012, mit Wärmerückgewinnung und Kälteversorgung,
Die Anlage ist aktuell für zwei Druckanlagen ausgelegt. Die
Kapazität reicht je nach
Maschinenausrüstung für 3 - 4 Druckanlagen.
Die Anlage besteht aus folgenden Komponenten:

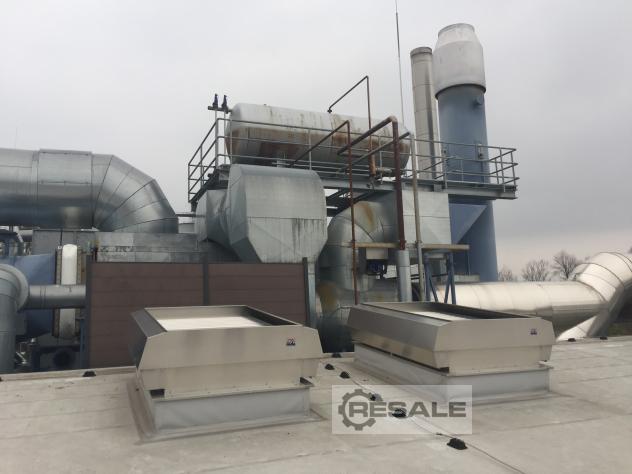

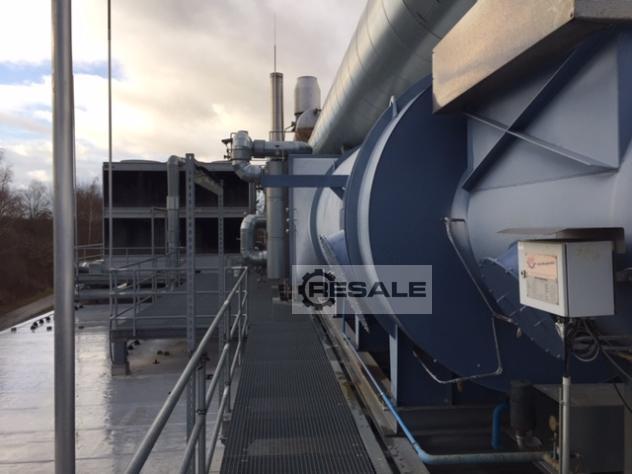

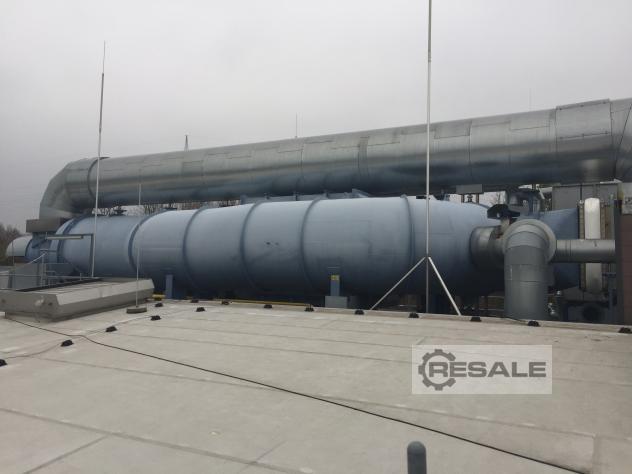

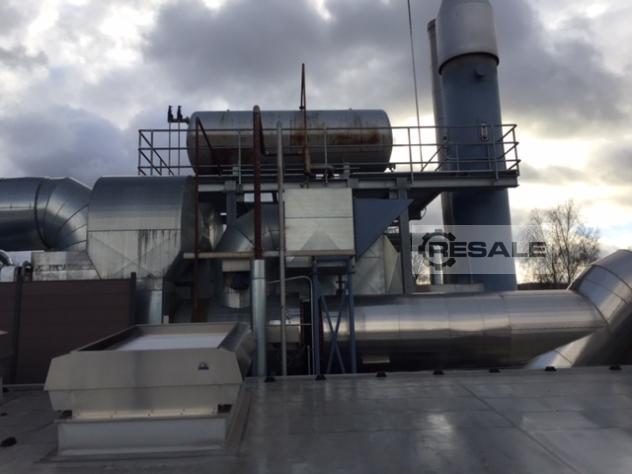

- 1 dachmontierte thermische Nachverbrennungsanlage / Abluftreinigung

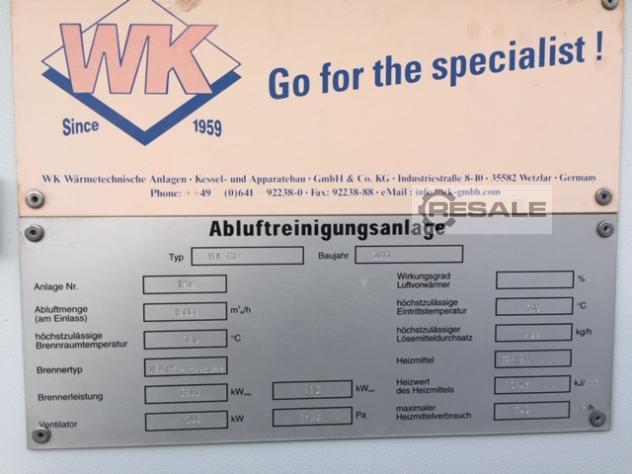

WK Wärmetechnische
Anlagen-, Kessel- und Apparatebau WKTNV, Baujahr: 2012, Abluftmenge am
Einlass 36.000
m³/h,
höchstzulässige Brennraumtemperatur max. 730 °C, Brennertyp
WK/H1-Gas-Cone,
Brennerleistung 6.600 kW, Ventilatorleistung 200 kW, höchstzulässige
Eintrittstemperatur 210 °C,

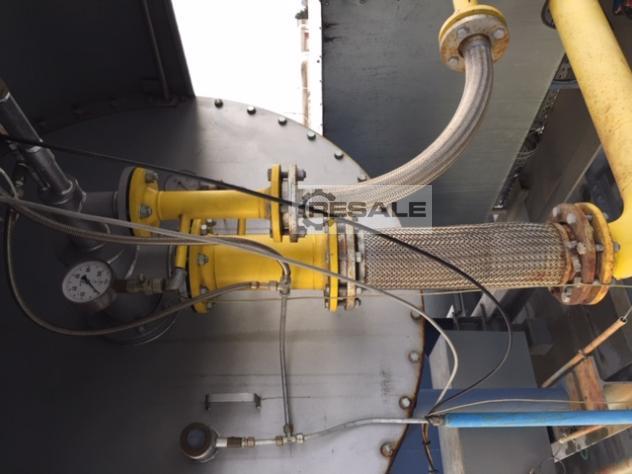

höchstzulässiger Lösemitteldurchsatz 500 kg/h, Heizmittel Erdgas,
Heizwert des Heizmittels 32693
kJ/m³, max. Heizmittelverbrauch 740 m³/h,
- 2 dachmontierte Kühltürme Baltimore Aircoil TXV 354, Baujahr:
2012, Serien-Nr. H 120194801/02
- 1 Steuerpanel 3R/12 IP54, Serien-Nr.: 3710236101/LTR-009,
Befestigungskonstruktion, Edelstahlkamin, Armaturen, Schalt-, Steuer-
und Regelanlage
übermitteltes Gesamtgewicht ca. 20 Tonnen (Stahlgewicht der Anlage) +
ca. 25 Tonnen (Stahlbau)
Der Betrieb der TNV kann auch alleine ohne die Kälteanlage erfolgen.
Deutschland
