WMW MODUL ZFWZ 160/3 Abwälzfräsmaschinen

Zahnrad-Wälzfräsmaschine WMW MODUL ZFWZ 160/3 wurde 1971 in der DDR vom VEB Werkzeugmaschinenkombinat “7. Oktober“ Berlin gebaut. Die Maschine wird in Betrieben eingesetzt, die hochpräzise Antriebskomponenten u.a. für die Automobil-, Luft- und Raumfahrtindustrie sowie den Maschinenbau herstellen. Sie ermöglicht die effiziente Bearbeitung von Gerad- und Schneckenrädern mit einem maximalen Außendurchmesser von 160 mm. Die Bearbeitung erfolgt über eine Spindel mit einem Fräser mit einem maximalen Durchmesser von 110 mm. Die Spindel der Maschine MODUL ZFWZ 160X3 bewegt sich entlang der Kontur des Werkstücks und schneidet das Material über den gesamten Umfang. Mit dieser Methode lassen sich die gewünschten Formen und Verzahnungen mit höchster Genauigkeit erzielen. Die Zahnrad-Abwälzfräsmaschine WMW MODUL ZFWZ wiegt 3000 kg.

Technische Daten der Wälzfräsmaschine WMW MODUL ZFWZ 160/3
Allgemeine Daten
- Größter Außendurchmesser für Stirn- und Schneckenräder mit Gegenhalter: 160 mm
- Größter Außendurchmesser für Stirn- und Schneckenräder ohne Gegenhalter: 160 mm
- maximales Modul: 3 mm
- Durchmesser der Führungsbüchse im Gegenhalter: 60 mm
- Durchmesser der Führungsbüchse zum Aufspanndorn: 32 mm
- Durchmesser der Führungsbüchse zum Fräsdorn: 22,27,32 mm

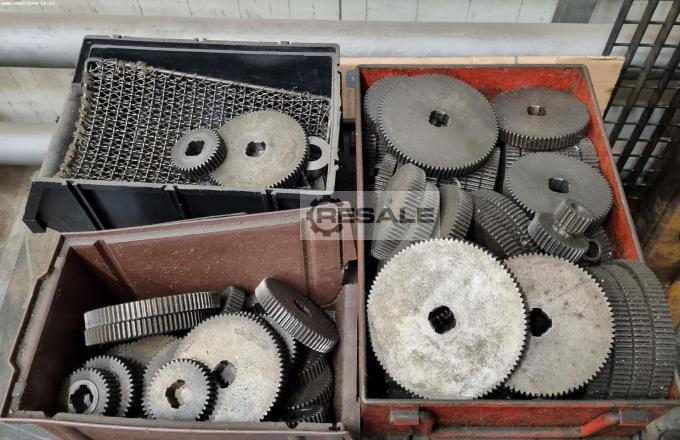

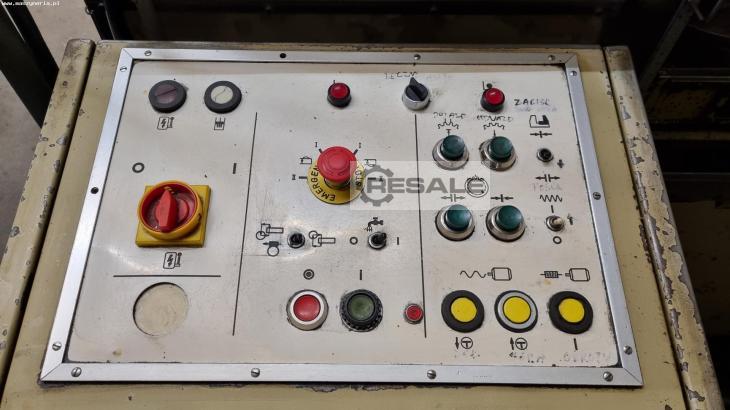

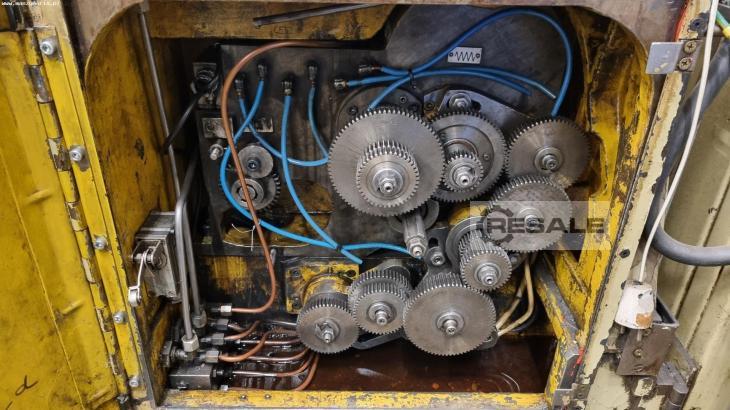

- Antrieb: innenverzahnter Riemen TGL 13310 46x13x1250 mm
- Hauptantriebsmotor: 2,2/3 kW, 3×220/380 V, 1410/2820 U/min
- Hydraulikmotor: 1,1 kW, 220/380 V, 1410 U/min
- Kühlmittelmotor: 0,4 kW, 220/380 V, 2820 U/min
- Späneförderer-Motor: 0,18 kW, 220/380 V, 2820 U/min
- Motor für Eilgang: 2,2 kW, 220/380 V, 2820 U/min
- Gesamtenergiebedarf: 8,2 kW
- Stromversorgung: 380 V; 50 Hz
- Gesamtabmessungen (L x B x H): 1900 x 1400 x 1700 mm
- Gewicht der Maschine WMW VEB MODUL ZFWZ 160/3: 3000 kg

Frässpindel
- größter Fräser-Durchmesser: 110 mm
- größte Fräserbreite: 120 mm
- Drehzahl der Frässpindel: 100-420 U/min
- Einstellung der Frässpindeldrehzahl: stufenlos
- Verstellbarkeit der Frässpindel (von Hand ): 75 mm
- Verstellbarkeit der Frässpindel (selbstätig): 75 mm
- Kegel für Fräsdorn: Morse 4
- Achsabstand zwischen Fräs- und Aufspannspindel (mit Gegenhalter): 20-170 mm
- Achsabstand zwischen Fräs- und Aufspannspindel (ohne Gegenhalter): 20-170 mm
- Schwenkbar der Frässchlitten: 210° (Vorschub in 1-2 Richtungen)
- Vorschubgeschwindigkeit des Frässchlittens: 0,5-4 mm/U

Arbeitstisch
- Aufspannfläche: ⌀ 210 mm
- Zentrierung: ⌀ 110 mm
- Tiefe: 290 mm
- Kegel: Morse 4
- T-Nuten: 3 Gewindelöcher M12 DIN
- Größte Entfernung von Mitte Aufspanntisch bis Gegenhalter: 102 mm
- Größte Entfernung von Mitte Aufspanntisch bis Mitte Frässpindel: 170 mm
