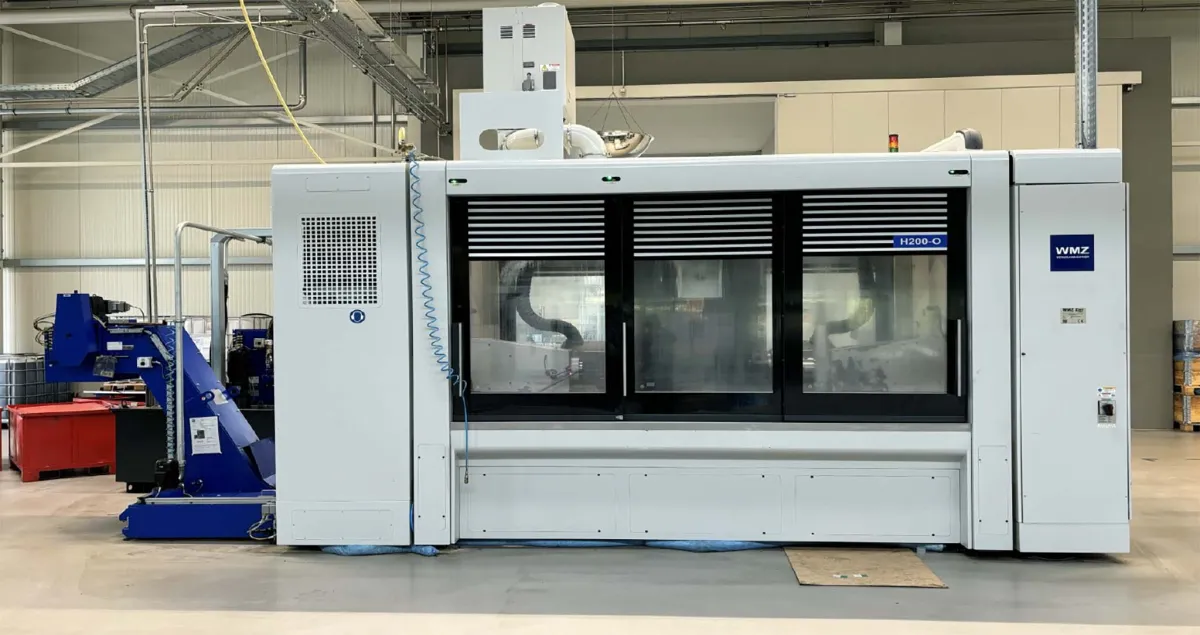

WMZ H200-O CNC-Kombinations- und Horizontaldrehmaschine

Bearbeitungsverfahren: Bohren, Drehen, Fräsen, Achsen: Z3 Längsschlitten Werkzeugrevolver, Z4 Längsschlitten Werkzeugrevolver, X3 Querschlitten Werkzeugrevolver, X4 Querschlitten Werkzeugrevolver, C1 Werkstückantrieb, C2 Werkstückantrieb, K5 Schwenkachse Revolver, K6 Werkzeugantrieb, K7 Schwenkachse Revolver, K8 Werkzeugantrieb, Verfahrwege X3: 251mm, X4: 251mm, Z3: 662mm, Z4: 662mm, Werkzeugrevolver: 12-fach radial, DIN 69880-VDI40, Antrieb: DIN 5480-W20x0,8, Werkzeug-Flugkreisdurchmesser: 580mm, angegebenes Maß am Werkzeugbereich: 320mm, Länge: 13.000mm, Breite: 7300mm, Höhe: 4100mm, Gewicht: 22t, Betriebsstundenstand: 14.748h. Ausstattung: Bedientafel OP012, Handlingroboter Kuka, Späneförderer, KSS-Tank, Hydraulik, Pneumatik, Schaltschrank, Zu- und Abführung der Teile, Dokumentation, Aufstellplan, Arbeitsraumdiagramm, Getriebeplan und Transportplan. Folgende Komponenten sollten überholt werden: Maschinenbett (Führungen/KGT), Motorspindeln mit Löseeinheiten (neu lagern/abdichten), Kreuzschlitten (Führungen/KGT/Motor), Werkstückspindel (neu lagern/abdichten), Schutzumhausung (Innenverkleidung/Arbeitsraumtür/Maschine lackieren), KSS-Pumpen, Austausch E-Kabel/Schmier- und Hydraulikleitungen, nach Bedarf. Eine Besichtigung vor Ort ist möglich.
