WWM TS 560/8-1 Ziehmaschinen

Drahtziehmaschine WWM TS 560/8-1 wurde 2014 in Italien von WWM Technology Srl (jetzt EJP Italmec Sp. z o.o.) gebaut. Die Maschine wird zur Reduzierung des Durchmessers verschiedener Drahtsorten verwendet, indem diese durch eine Reihe von Rollen gezogen werden. Sobald der Draht auf den entsprechenden Durchmesser reduziert ist, wird er direkt auf einem Karussell oder Gestell konfektioniert.

Die Drahtziehanlage besteht aus den folgenden Maschinen:
1. Drahtziehmaschine WWM TS 560/8-1
2. Vertikaler statischer Drahtabläufe WWM SV5
3. Mechanische ziehschäl maschine WWM DSM 01
4. Drahtabwickler WWM AF 1000

Die Präzision der Drahtzuführung wird durch den Drahtabläufe WWM gewährleistet, der aus zwei Kipptrommeln und einer zentralen Säule besteht. Sie ermöglicht die einfache Beladung von Materialspulen mit einem Gewicht von jeweils maximal 3000 kg, ohne dass die Ziehmaschine angehalten werden muss. Während des Einfädelns werden die Seilscheibe und der Korb durch ein Hebezeug mit Wechselstrommotor abgesenkt. Die Zunderschicht auf der gesamten Oberfläche des Drahtes wird während der Bearbeitung ebenfalls abgebrochen. Nachdem der Draht in vier Ebenen gebogen wurde, entfernt eine Düse vor der Presse den Zunder mit Druckluft. Anschließend drückt die Presse handelsübliche Stahlwolle durch eine doppelte Reihe von ineinandergreifenden Messern auf die Stangenoberfläche.

Technische Daten der einzelnen Teile der Drahtziehanlage WWM TS 560/8-1

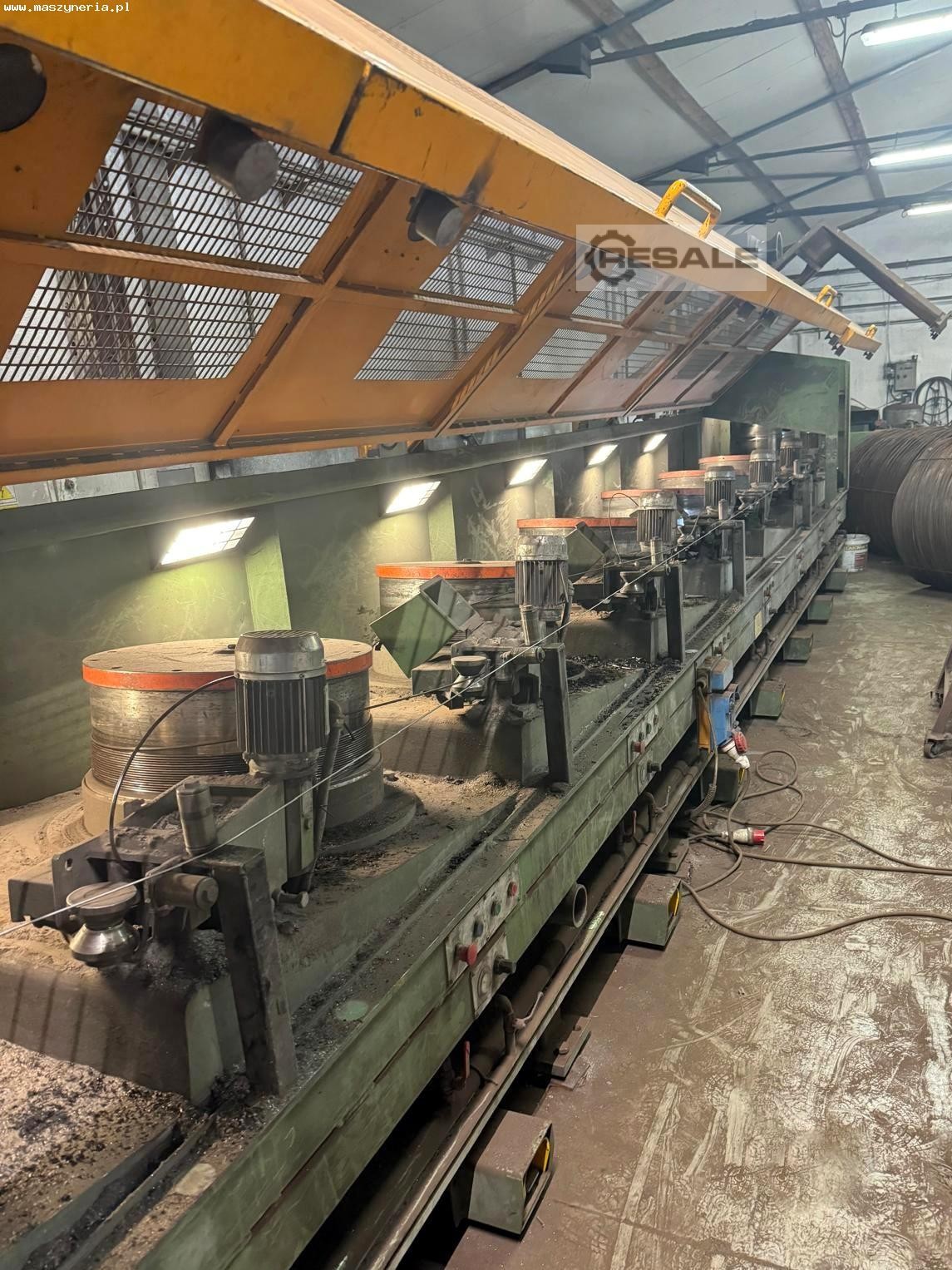

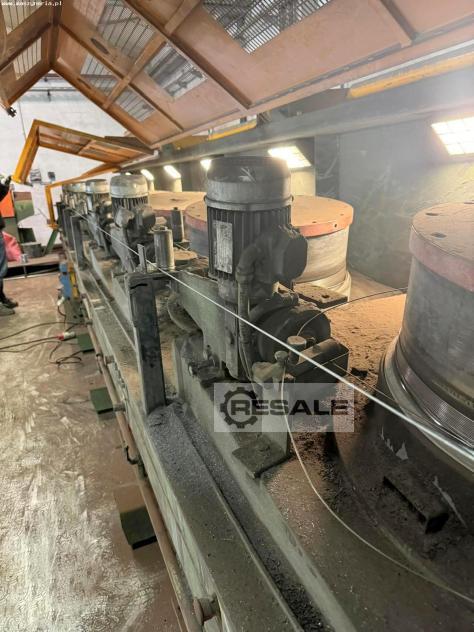

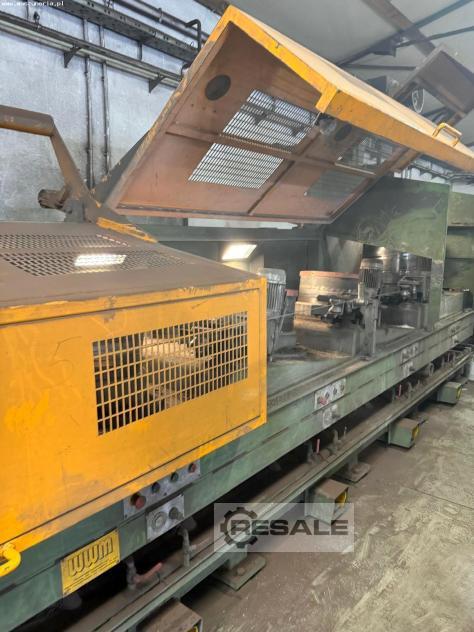

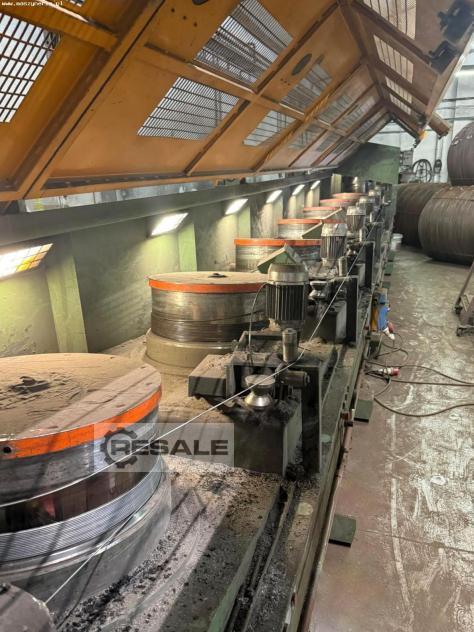

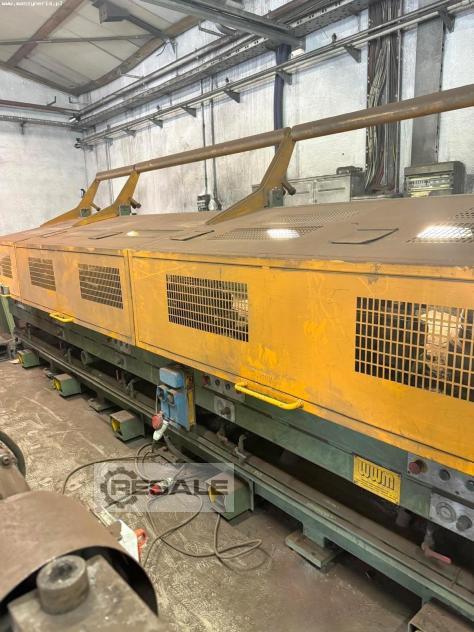

Drahtziehmaschine
- Herstellungsjahr: 2014

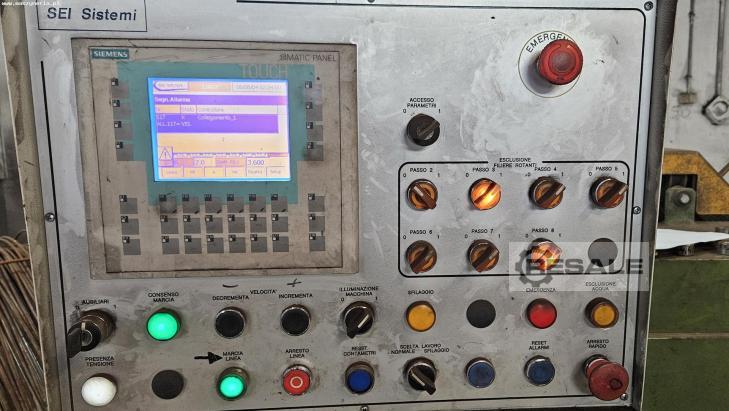

- Steuerungssystem: SIEMENS
- Anzahl der Trommeln: 8
- Durchmesser des Einlassdrahtes: 6,5-5,5 mm
- maximaler Durchmesser des Auslassdrahtes: 2 mm
- Capstan-Durchmesser: 560 mm
- maximale Arbeitsgeschwindigkeit: 30 m/s
- Sensorsteuerung und Tänzerarmsteuerung
- rotierende Matrizen

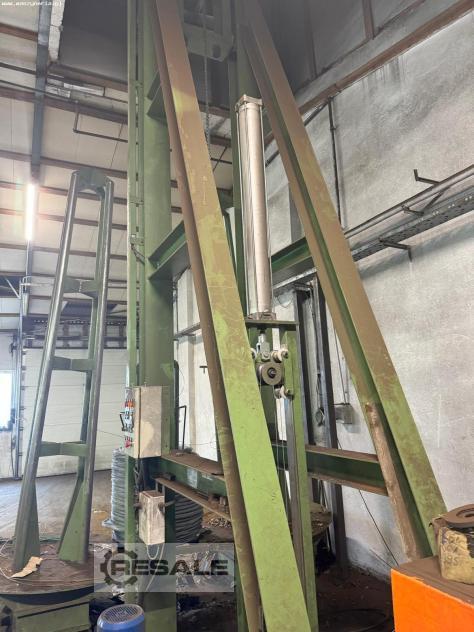

Vertikaler Drahtabläufe
- Herstellungsjahr: 2014
- maximaler Drahtdurchmesser: 7 mm
- Anzahl der Trommeln: 2
- Vertikale Höhe der Trommel: 3000 mm
- Maximal zulässige Last auf jeder Trommel: 3000 kg
- Arbeitsgeschwindigkeit: 8-25 m/min
- Höhe: 6000-7300 mm
- maximaler Kettenhub: 6 m
- Hydraulikeinheit für die Positionierung der Trommeln mit AC-Motor
- Sicherheitsvorrichtungen gemäß den geltenden Normen
- Abmessungen der Maschinenbasis (L x B): 3100 x 3200 mm
- Gesamtgewicht der Maschine: 5550 kg

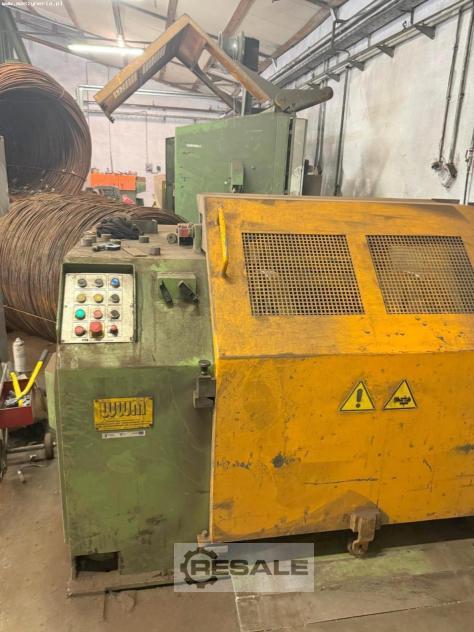

Mechanische ziehschäl maschine
- Herstellungsjahr: 2014

Drahtabwickler
- Herstellungsjahr: 2014
- Drahtdurchmesserbereich: 0,5-0,8 mm
- Durchmesser des Spulenflansches: 1000 mm
- Maximales Gewicht der Haspel: 2000 kg
- maximale Arbeitsgeschwindigkeit: 30 m/s
- pneumatischer Heber zum Be- und Entladen der Spule
- Drahtrichtmaschine
- Reitstock mit pneumatischem Antrieb und mechanischer Verriegelung
- Auswuchten der rotierenden Teile für besseren Lauf und längere Lebensdauer
- Bedienfeld
- Digitalanzeige mit Verlangsamung und Abschaltung bei Erreichen der gewünschten Menge
- Pneumatiksystem mit Filter, Druckminderer und Schmiervorrichtung
- Sicherheitsschutz gemäß den geltenden Normen
- AC-Motor
