YASDA YMC 430 Vertikale CNC Bearbeitungszentren

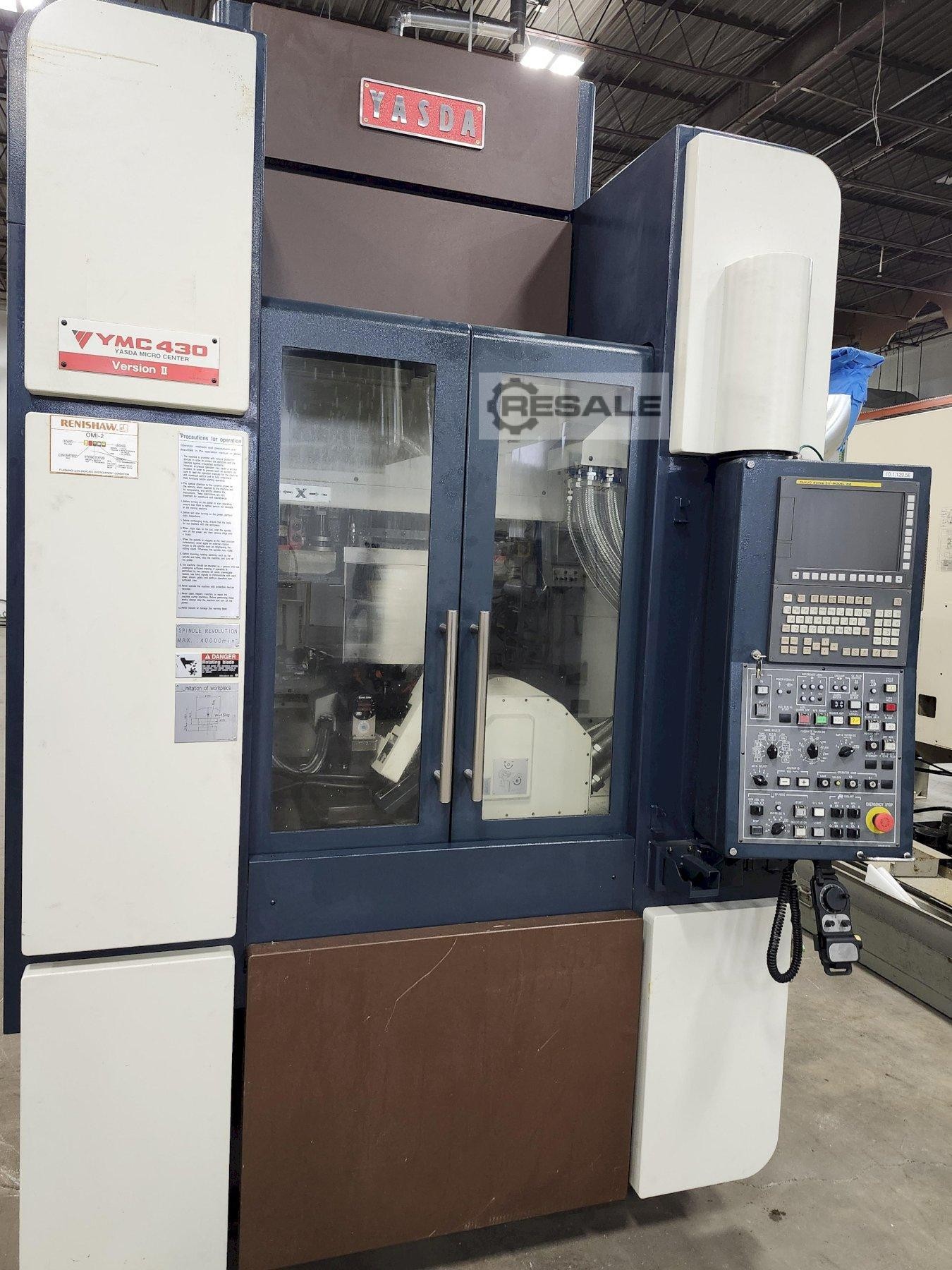

YASDA YMC 430 Ver. II 5-Achsen-CNC-Vertikalbearbeitungszentrum, 40K U/min, Zapfentisch, 32 ATC, HSK-E32, Fanuc 31i-B5, Hartfräsen, NIEDRIGE STUNDEN, Jahr: 2017

CNC-Steuerung: ja
Art der CNC-Steuerung: FANUC 31i-B5
Schnittzeit Stunden: 8138
Verfahrweg X-Achse: 16,5"/420 mm
Verfahrweg der Y-Achse: 11,8"/300 mm
Verfahrweg der Z-Achse: 9,8"/250 mm
Abstand zwischen Tisch und Spindelnase: 5,9" - 15,7" / 150 mm - 400 mm
Spindelkegelbohrung: HSK-E32
Spindeldrehzahlbereich: 200-40.000 U/min
Spindelantriebsmotor: 10 PS / 7,5 KW AC ( Kontinuierlich )
Arbeitsgröße des Tisches: 600 mm x 350 mm / 26,6" x 13,7"
Ladekapazität des Tisches: 33 lbs. / 15 kg.
Eilgang X, Y, Z: 787,4 ipm /20000 mm/min - Standard-MODUS
MAXIMALER SCHNEIDVORSCHUB: 393,7 ipm / 5.000 mm/min
Min. Inkremente: 0,0001 mm (0,01 μm)
Rückmeldung des optischen Maßstabs: X-, Y-, Z-Achse 0,000001 mm (0,001 μm) Befehl verfügbar
Kapazität für die Werkzeugaufbewahrung: 32 Werkzeuge
Max. Werkzeugdurchmesser / Länge / Masse: φ50 mm / 120 mm / 500 g ( φ1,9 "/ 4,7" / 17,6 Unzen )
Werkzeugwechselmethode: Armlos
Methode der Werkzeugauswahl: Zufällig
Schnittzeit Stunden: ca.: 8.000 Stunden
Gewicht: 17700 Pfund
Abmessungen: Höhe: 2840 mm / 119" Länge: 2450 mm / 96,5" Breite: 3405 mm / 135"

Ausgestattet mit :

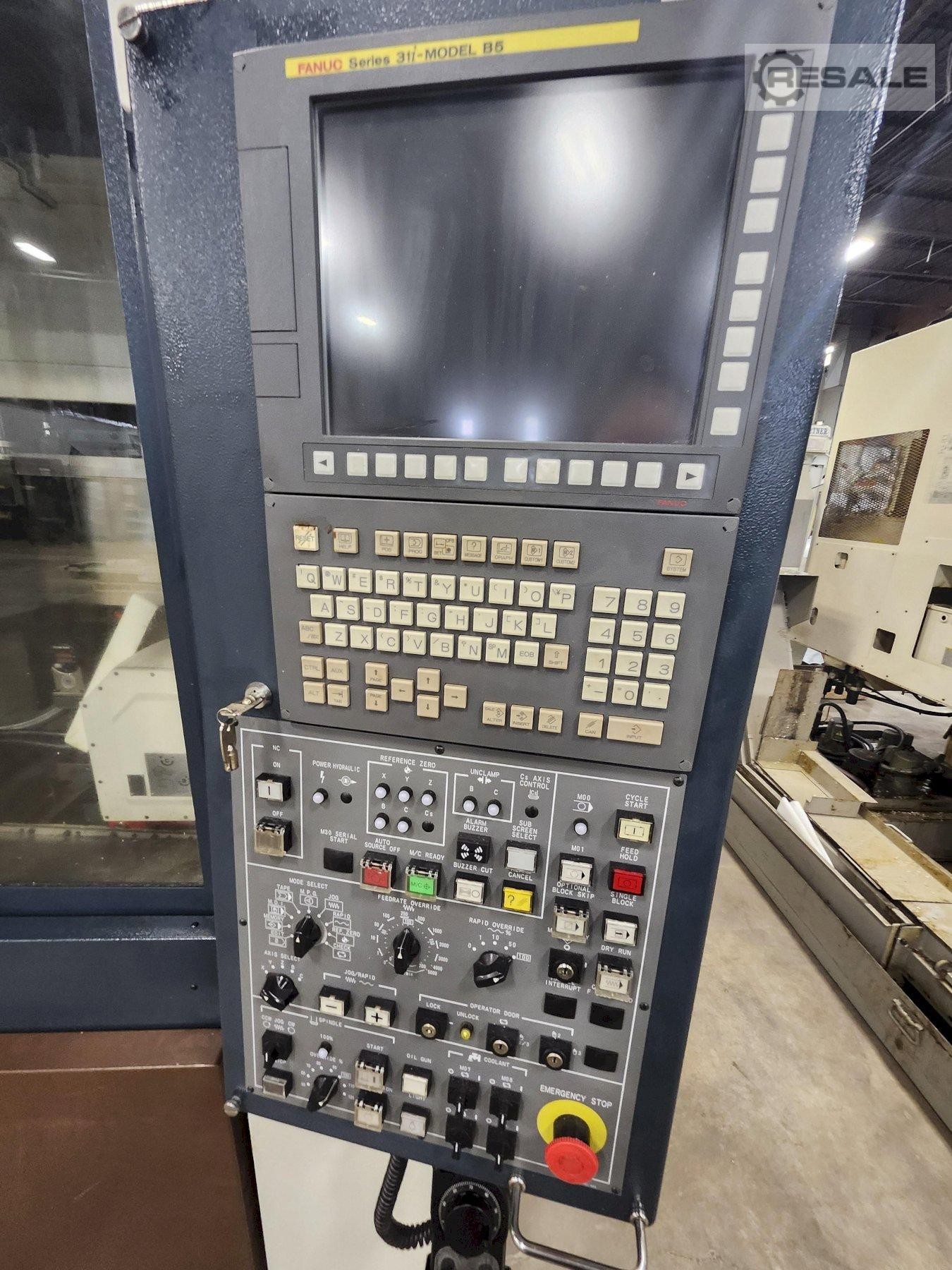

Fanuc 31i-B5 +HMI-Steuerung
Handrad
Automatischer Werkzeugwechsler mit 32 Stationen

RT10 5-Achsen-Tisch - (C-Achse) 360 Grad (kontinuierlich)
Verfahrweg der Tischkippachse: (B-Achse) -10 bis 100 Grad.
Max. Schwenkdurchmesser: 9,84" / 250 mm
Spannsystem: 3R Makro
Computer-Display: 15" Touchpanel
Bandspeicher: 512K (1280M)
Programmnummer/Name der Programmdatei : O4-stellig/32 Zeichen
Benutzerdefinierte Makros: 1000
Automatische Eckenüberschreibung
Laufzeit-/Teileanzeige
Bearbeitung von Extended Part-Programmen
Datenserver: 1 GB
Spiralförmige Interpolation
Programm Spiegelbild
HAS-4 (hochpräzises und schnelles) Bearbeitungssystem
Reibungsloses TCP mit hoher Geschwindigkeit

Minimales Inkrement: 0,0001 mm
Werkzeugauswahlsystem : Auswahl über Tastenkürzel im Festnetzsystem
Auswuchtgewicht des Werkzeugs: Bis zu G1,0

Kühlvorrichtung für Spindelkopf und XYZ-Achse - 40L 500Lcal/HR
X,Y,Z Optische Maßstäbe
Schmiersystem für Spindellager
LED-Arbeitsleuchte
Automatische Abschaltung

Blube MQL Externes Nebel-Kühlmittel
Werkzeugversatz Paare -64
Reibungsloses TCP mit hoher Geschwindigkeit
Indexierung der geneigten Arbeitsebene
Rotationszentrum-Kalibrierungsfunktion (iCAL) Yasda
Kompensation der thermischen Verschiebung der Spindel
Flut-Kühlmittel: 2 Düsen vom Typ AA
Mist Collector-Schnittstelle
Thermisches Verzerrungsstabilisierungssystem mit wöchentlichem Timer
Spritzschutz mit Dach
Nivellierschrauben
DyanLine Berührungsloses automatisches Werkzeugmesssystem mit Liniensensor-Messmethode ausgestattet
Automatisches Messsystem ohne Drucker; Renishaw Sonde OMP 400
Linearmotoren
Kühlmittel-System
Handbücher

Grundfläche bei geöffneter Tür: ( 121" x 141" ) 3050mm x 3575mm
