ZAYER KFCU-5000-AR Bettfräsmaschine - Universal

x-Weg: 4.700 mm
y-Weg: 1.250 mm
z-Weg: 1.500 mm
Steuerung: HEIDENHAIN iTNC 530
Aufspanntisch: -
Aufspannfläche: 5.000 x 1.000 mm
max. Werkstückgewicht: 10.000 kg
T-Nutenanzahl x -größe: 7 x 22 Abstand 140 mm
Universal-NC-Fräskopf: _
Schwenkbereich vordere/hintere Ebene: automatisch
Indexierung: 0,001 x 0,001° stepless
Konstante Leistung bei 100 % ED: 37 kW
Drehzahlbereich, stufenlos: 35 - 4.500 min-1
max. Drehmoment: 880 Nm
Werkzeugaufnahme: SK 50 – DIN 69871
innere Kühlmittelzufuhr: durch das Spindelzentrum
automatischer Werkzeugwechsler ATC: -
Werkzeugplätze: 60 Plätze
Werkzeugdurchmesser max.: 125/240 mm
Werkzeuglänge max.: 300 mm
Werkzeuggewicht max.: 25 kg
Vorschübe: -
X-, Y- und Z-Achse, stufenlos: 6 - 15.000 mm/min
Eilgänge in X/Y/Z: 25.000 m/min
max. Vorschubkraft X-Y-Z-Achse: 10.000 N
Gesamtleistungsbedarf: kW
Maschinengewicht ca.: 35 t
Raumbedarf ca.: 12,7 x 5,6 x 4,2 m
Ausstattung/Zubehör:
Bettfräsmaschine in schwerer Ausführung ZAYER KFCU-5000 AR mit
großemAufspanntisch
und CNC-Steuerung HEIDENHAIN iTNC 530

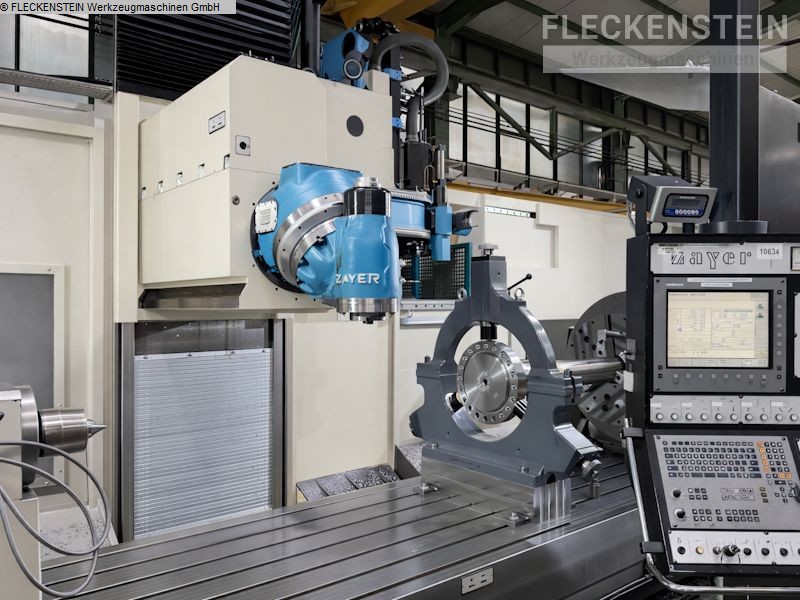

• Universal-Fräskopf Zayer 0,001x0,001°, 37kW, SK50, Spindeldrehzahl max. 4.500
min-1
• Tischantrieb über Zahnstange und Doppelritzel elektronisch verspannt
• Restliche Linearachsen über vorgespannte Präzisions-Kugelgewindetriebe und
digitale
Servomotoren
• Wärmekompensation für Frässchieber für 3 Achsen
• Elektronisches Handrad HEIDENHAIN HR 410
• 3D Messtaster
• Schwenkbares Bedienpult zur Maschinenbedienung vor oder hinter der Maschine
• Abstand Ständer - Maschinenbett vergrößert um 200 mm
• Automatischer Werkzeugwechsler mit 60 Magazinplätzen
• Zweikreisige Kühlmittelanlage mit Bandfilter und 1.100l Fassungsvermögen,
Hochdruckpumpe 40bar und innere Kühlmittelzufuhr durch die Spindel
• Drei St. Späneförderer, davon zwei Späneförderer im Arbeitsraum vor und
hinter dem
Maschinentisch. Abwurfspäneförderer links der Maschine, Auswurf nach hinten
• Teleskopische Stahlabdeckungen in der Tischachse
• Vertikale Führung unten mit Lamellenvorhang, oben mit Faltenbalg abgedeckt

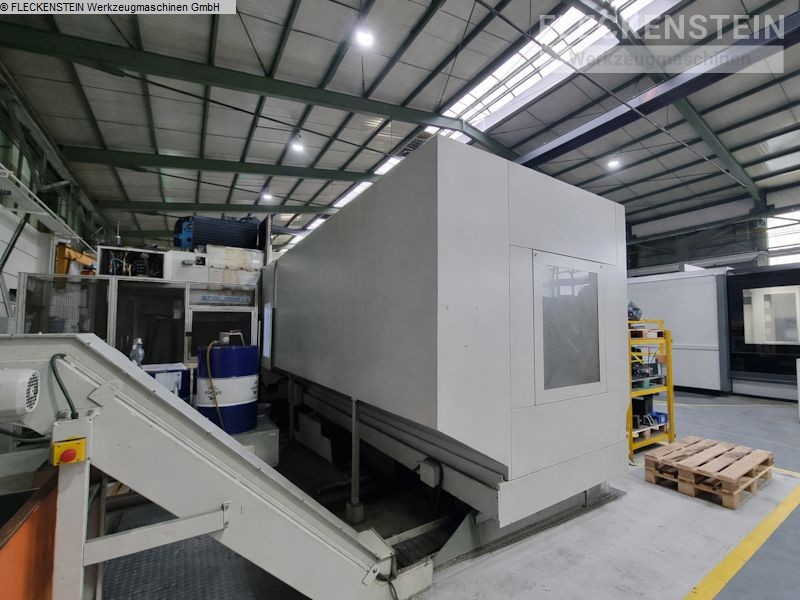

• Umlaufende Arbeitsraumverkleidung an den Seiten geschlossen, inkl. großzügiger
SichtfensterTechnisches Datenblatt CNC–Bettfräsmaschine mit 4ter Achse ANAYAK
HV-4000Plus
Tel. +49 (0) 6096 / 97060 | fleckenstein@fleckenstein-machine.com |
www.fleckenstein-machine.com
Seite 4 von 6
Your address for
high quality machine tools
• Die manuellen Schiebetüren an der Vorderseite der Maschine können über die
gesamte
Länge des Aufspanntisches geöffnet werden.
• Vorbereitung 4. Achse inklusive Vorschubregler, Hydraulikventile, Elektrik
etc. zur Einbindung
eines Rundtisches auf dem Maschinentisch
• Aufsatz-Rundtisch horizontal PEISELER AWU800, als vollständige 4. Achse in
die Steuerung
integriert
• Hydraulikeinheit für die Verstellung des Kraftspannfutters sowie der
Reitstockpinole
• Vorbereitung für Teleservice
• Beleuchtung des Arbeitsbereichs
