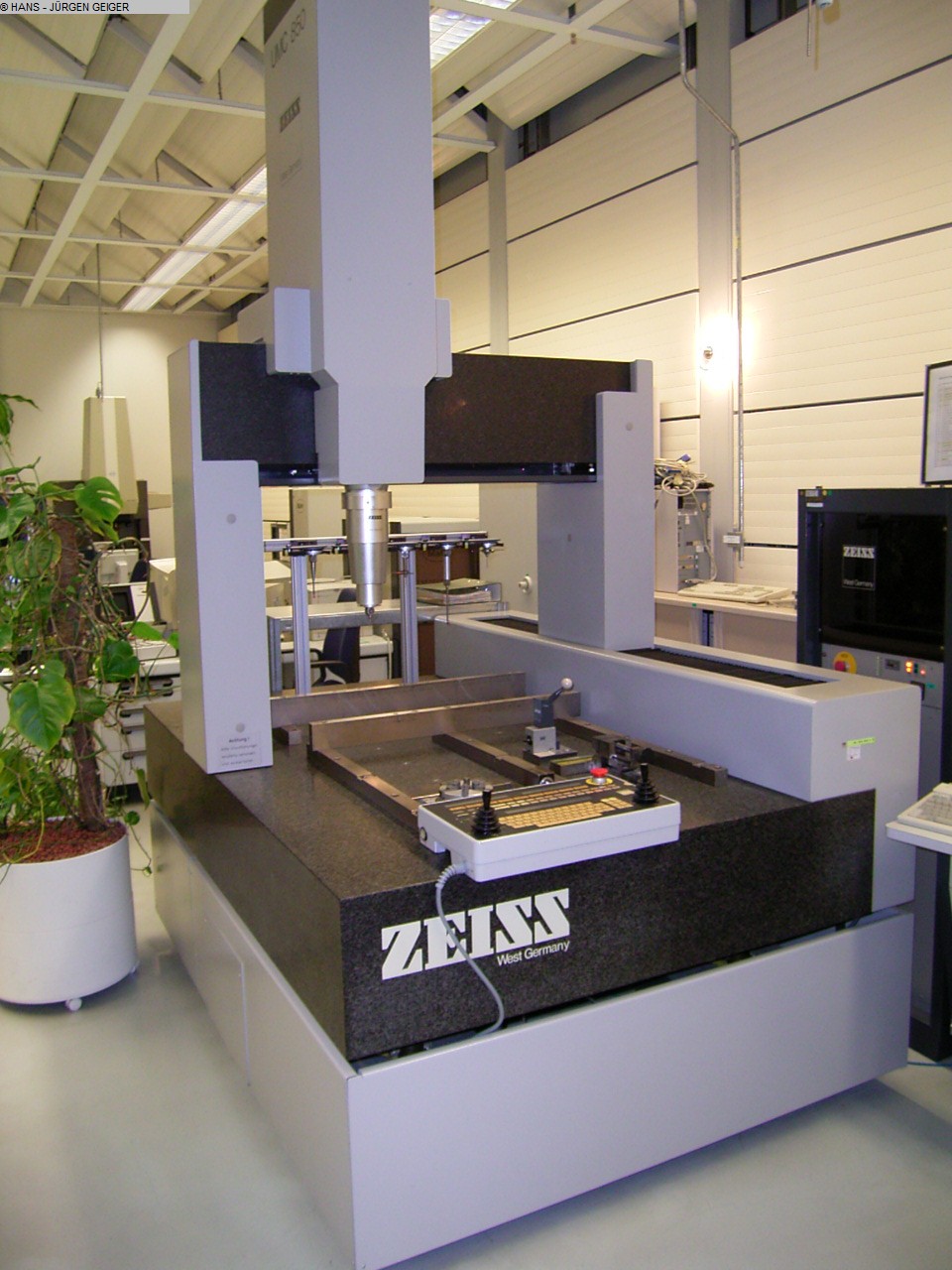

ZEISS UMC 850/1200 Messmaschine

x-Weg: 850 mm
y-Weg: 1200 mm
z-Weg: 600 mm
Gesamtleistungsbedarf: kW
Maschinengewicht ca.: t
Raumbedarf ca.: m
Überholt: 2000
X-Achse als längs verfahrbares Portal 850 mm
Y-Achse Querschlitten im Portal 1.200 mm
Z-Achse als Messkopf-Pinole (vertikal) ca. 600 mm
Durchgang zwischen dem Portal ca. 1.000/1080 mm
Durchgang in der Höhe ca. 750 mm
Tischgröße gesamt ca. 1.000 x 2.100 mm
Tischhöhe über Boden ca. 850 mm
Maschinenhöhe ca. 3.050 mm
Gewicht ca. 3.800 kg
Sonderausstattung / Zubehör:
Granitplatte als Messtisch und als Querhaupt, schwingungsgedämpft
Messender 3-D Tastkopf für die Aufnahme von 5 verschiedenen Tastspitzen
und für
´ SCANNING - Betrieb zur kontinuierlicher Erfassung der Messwerte,
Auflösung 0,1 µ
Bahnsteuerung in 3 Achsen gleichzeitig
HEWLETT-PACKARD Rechner- System H 382 mit Farb-Bildschirm,
Diskettenstation,
Tastatur, eventl. Drucker
ZEISS - Software wie folgt vorhanden:
UMESS 300/MFT 300 mit Ergänzungspaket, Stand 1998, sowie 302 Form-u.Lageprüfung,
303 Einpassfunktionen, 305 Automatikbetrieb, 307 Parameter Ctrl. Manager,
sowie Option Tools/KMG Disk Rev. 7xxx / SAM 300 / KMG Disk / Bohrbildprogramm
A 741
und Tastcheck 99,
bewegliches Handsteuerpult mit progressiven Steuerhebel zur stfl.
regelbaren
Fahrgeschwindigkeit der 3 Achsen
Tastermagazin auf der Maschine montiert, bestückt mit 3 Tastern, mit
Tasterwechseleinrichtung
separater Schalt- und Steuerschrank Type 608485, sep. Computer-Tisch,
sep. Schrank
Bedienungsanleitungen, diverse Meßtaster, und auf denTisch aufschraubbare
Kugel-/
Meßnormalie,
