ZKM 600 DG-E Doppelgehrungssägen

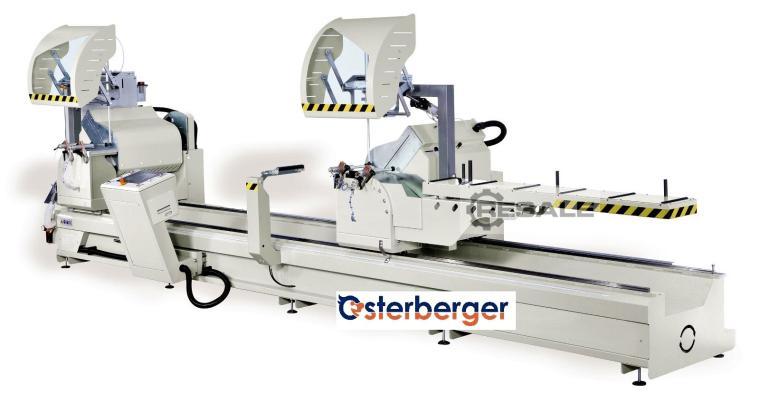

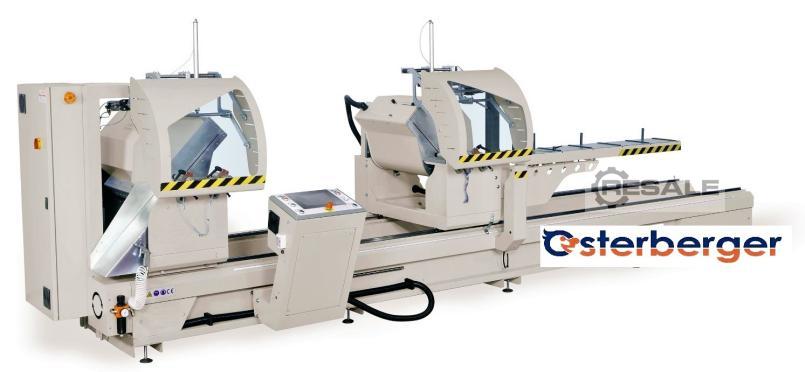

Qualitativ sehr hochwertige CNC – gesteuerte Zweiaggregate-Doppelgehrungs-Präzisions- Kreissägemaschine (schwerer Ausführung - 2.500 kg Eigengewicht)

Fabrikneu, sofort ab Lager lieferbar (Zwischenverkauf vorbehalten)

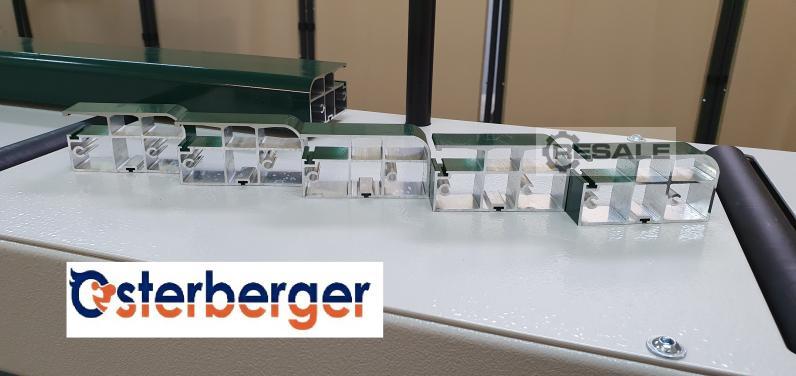

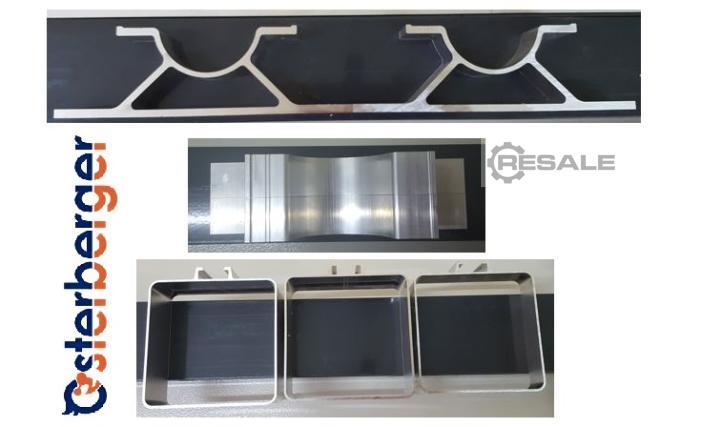

Für den präzisen und rationellen Zuschnitt auch von großen und schweren Profilen aus Aluminium – Buntmetallen - diversen Kunststoffen.

Die Maschine kann sowohl für den Einzelschnitt verwendet werden -
beim Zuschnitt mit zwei Sägeaggregaten gleichzeitig
(kleinste Abschnittlänge 370 mm / größte Abschnittlänge 6.000 mm)
oder im Automatikbetrieb –
bei der Verwendung als Ein-Aggregat-Kreissägeautomaten, damit sind
Abschnittlängen von 5 mm bis 15.000 mm und länger möglich.

Drei CNC – Achsen, elektronische Neigung der Sägeaggregate stufenlos über den gesamten Neigungsbereich. SCHNEIDER® Vorschubmotore und elektronische Motorregler.

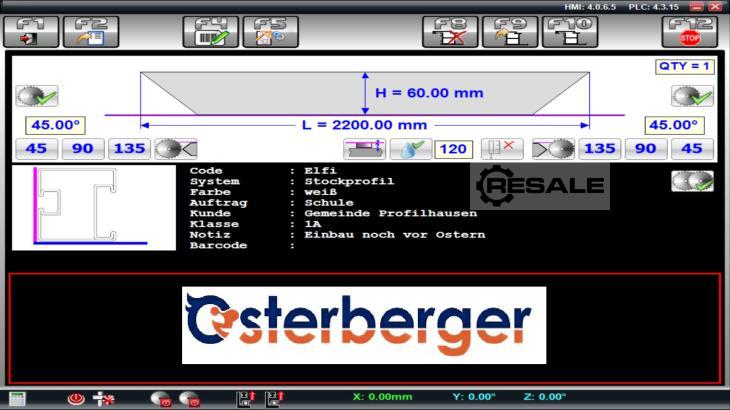

CNC - Steuerung mit Windows 10 Betriebssystem und 10,4“ Farbdisplay mit Berührungsbildschirm „Touch Screen“.

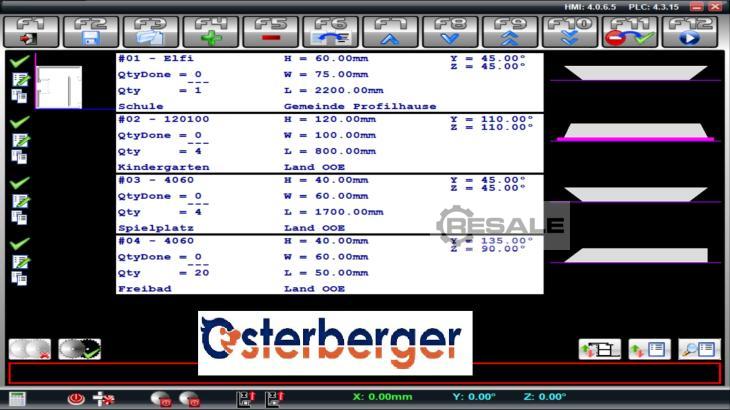

Sehr einfach zu bedienende Software für den raschen Einzelschnitt oder Schnittlisten, mit Profil- und Schnittlistenverwaltung. Bei den Profilen können Fotos oder Zeichnungen hinterlegt werden, welche in die Vorschau übernommen werden.

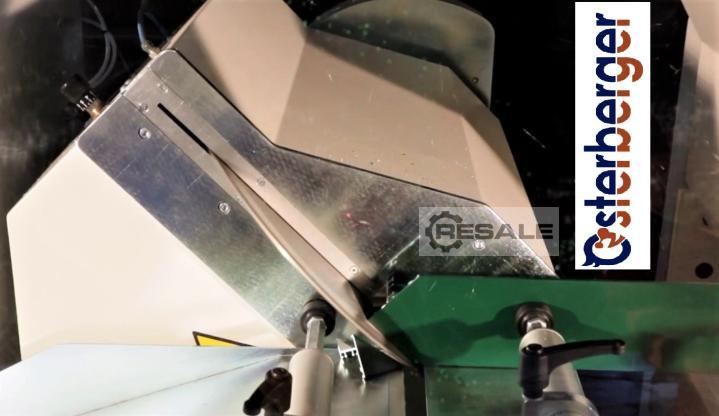

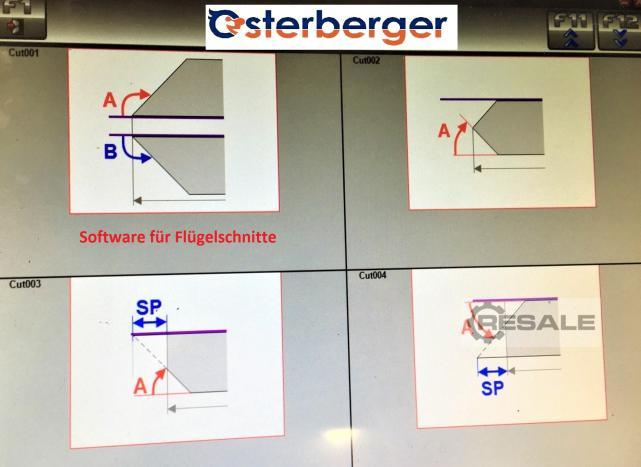

Schnittlisten können extern mit der PC – Software oder direkt an der Maschine erstellt werden. Zudem können Schnittlisten aus einem externen CAD – Programm (Excel Tabelle) als CSV – Datei in die Maschinensoftware übernommen werden. Software für Flügelschnitte. Fernwartung.

Sägeblattdurchmesser Ø 600 mm
Sägeblattantriebsleistung 2 x 3 kW
Gehrungswinkelverstellung vertikal stufenlos programmierbar von Plus 20° bis minus 45° elektronisch durch einen Servomotor und Kugelrollspindel.
Größte Abschnittlänge mit beiden Sägeköpfen gleichzeitig 6.000 mm.
Kleinste / größte Abschnittlänge im Automatikbetrieb unbegrenzt (das Profil wird geschoben und gezogen).
Schnittbereich 90° - 320 mm x H 100 mm – 270 mm x H 150 mm – 200 mm x H 200 mm
Schnittbereich 45° - 230 mm x H 100 mm – 200 mm x H 140 mm – 175 mm x H 175 mm
Das wandernde Sägeaggregat gleitet auf Linearführungen - Kraftübertragung durch ein Planetengetriebe und Präzisions- Zahnrad/Zahnstange.
Abmessungen zirka 7,4 m x 1,7 m x H 2,15 m
Gewicht zirka 2.500 kg.

Lagermaschine mit folgenden Optionen ausgestattet -
- 2 zusätzliche vertikale Profilspanner
- Späneförderband
- Pneumatisch auf- und abklappbare Profilabstützung zwischen den beiden Sägeaggregaten
- Profilhöhenmesseinrichtung
- Etikettendrucker

Videolink auf Anfrage!
