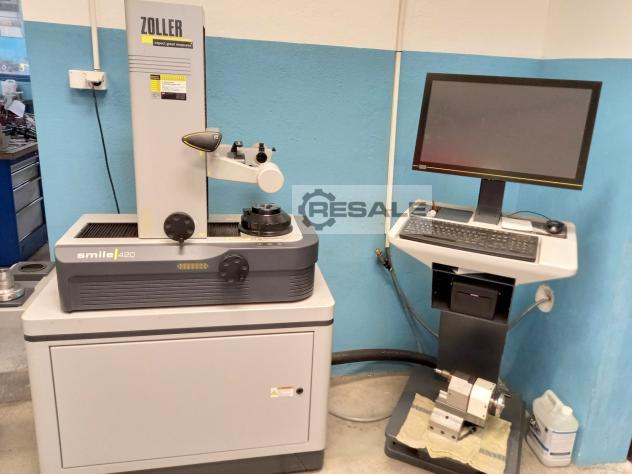

ZOLLER SMILE / PILOT 3.0 Voreinstellungs- und Messgerät wurde 2019 in
Deutschland hergestellt. Die Maschine ist ein professionelles
Werkzeugmess- und Voreinstellgerät, dessen einfache Bedienung und
Präzision einwandfreie Ergebnisse garantieren. Für die Messungen
werden ein telezentrisches Objektiv und eine CCD-Kamera mit
integriertem LED-Ring für Messungen im Auflicht (Messerprüfung)
eingesetzt.

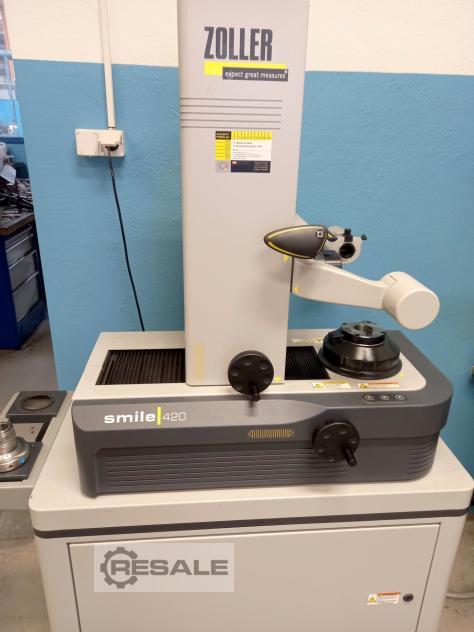

ZOLLER SMILE 420 ist mit der CNC-Steuerung ZOLLER »pilot 3.0« und
Funktionen wie automatische Schneidenerkennung, Rund- und
Planlaufmessung, Maximalkonturfunktion und Schneidensteuerung
ausgestattet. Das zu messende Werkzeug kann eine maximale Länge von
420 mm und einen maximalen Durchmesser von 420 mm haben.
Technische Daten des Voreinstellungs- und Messgerätes ZOLLER SMILE /
PILOT 3.0
- maximale Werkzeuglänge Z: 420 mm
- maximaler Werkzeugdurchmesser D: 420 mm
- Durchmesservermessung nach dem Abbe’schen Prinzip: 100 mm
- Spindel »pcs« mit mechanischer Klemmung
- Rundlaufgenauigkeit: 0,002 mm
- Inspektion und Kontrolle des Schneidwerkzeugs mit
Reflexionslichtkamera
- Autofokus
- Messwertaufnehmer für Winkelmessung (ROD)
- Steuerstand: »cockpit«
- automatische Messererkennung
- Messung des Rund- und Planlaufs
- Maximal-Kontur-Funktion
- Schneidensteuerung
- Spannungsversorgung: 230 V
Ausstattung der Messmaschine
- CNC-Steuerung: ZOLLER »pilot 3.0«
- Tisch für das Messgerät
- Stativ für Adapter (3 Plätze)
- Spannadapter Gr. I/SK 50
- Spannadapter Gr. I/Hydraulikschaft D32
- Spannzangensatz D32 mm/d3-d5 mm
- Spannzangensatz D32 mm/d6-d25 mm
- Softwarepaket »inspectionBasic« zur Messung und Werkzeugkontrolle
sowie zur Protokollierung und Speicherung der Messergebnisse
Polen
