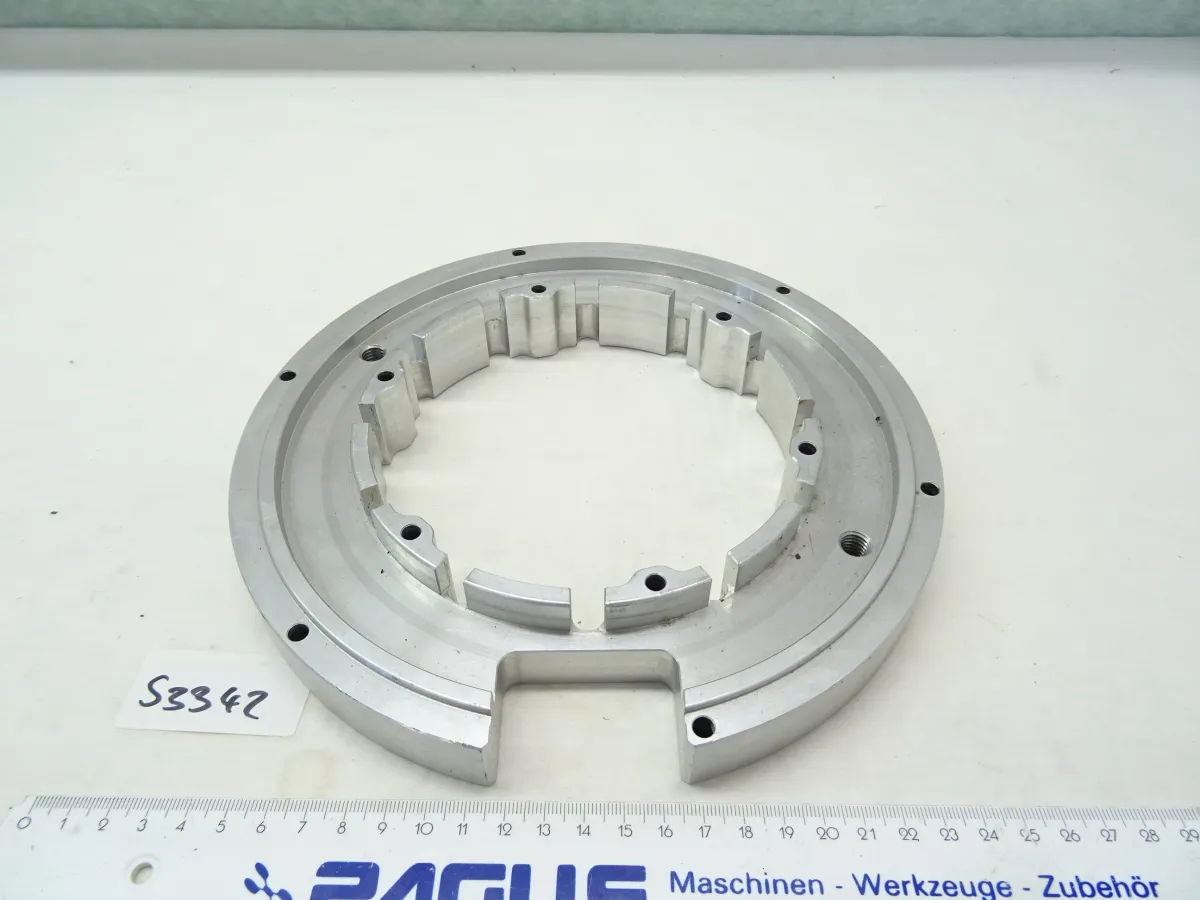

Zwischenring, Ring, Zwischenflansch, Flansch
EMAG
04416400
Außendurchmesser:
Ø 229 mm
Innendurchmesser: Ø 131 mm
Flanschdurchmesser 1: Ø 229 / 211 mm, Materialstärke: 22
mm
Flanschdurchmesser 2: Ø 211 / 200 mm,
Materialstärke: 24 mm
Flanschdurchmesser 3: Ø
200 / 152 mm, Materialstärke: 17 mm
Flanschdurchmesser
4: Ø 152/ 131 mm, Materialstärke: 30 mm
Lochkreisdurchmesser 1: Ø 220 mm, 6x Bohrung: Ø 5,3
mm
Lochkreisdurchmesser 2: Ø 142 mm, 6x Bohrung:
Ø 5,3 mm
Lochkreisdurchmesser 3: Ø 150 mm, 6x
Gewindebohrung: M5 x 0,8, durchgängig
Lochkreisdurchmesser 4: Ø 185 mm, 2x Gewindebohrung: M10 x
1,5, durchgängig
Material: Aluminium
Neuwertig !
Abmessungen: 229 x 229 x 30 mm
