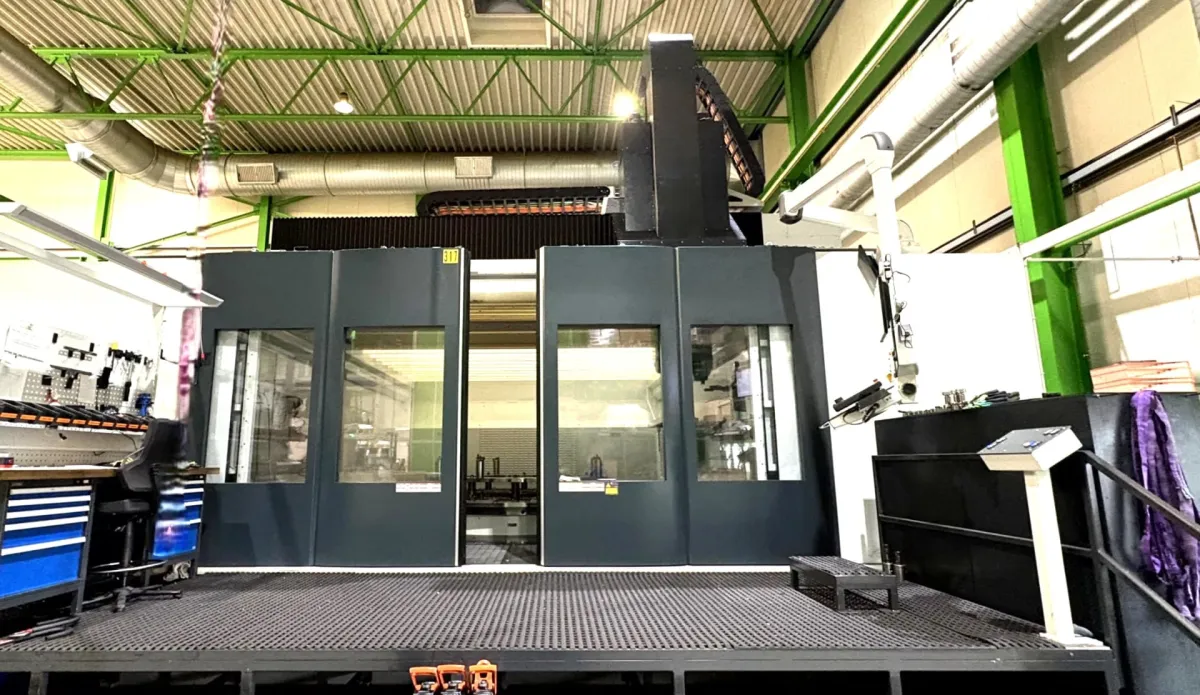

Portalfräsmaschine Gantry BRETON MATRIX 1300 DY K30

Das BRETON MATRIX 1300 DY K30 ist ein 5-Achs-CNC-Gantry-Bearbeitungszentrum mit beweglicher Portalbauweise für die hochpräzise Komplettbearbeitung großer Werkstücke. Die steife Stahlkonstruktion in Verbindung mit direkten Wegmesssystemen und hochdynamischen Achsantrieben gewährleistet eine hohe Positioniergenauigkeit sowie eine dauerhaft stabile Bearbeitungsqualität.

Die Maschine ist mit einer HEIDENHAIN iTNC 640 HSCI CNC-Steuerung einschließlich AFC (Adaptive Feed Control), AVD (Active Vibration Damping) und CTC (Cross Talk Compensation) ausgestattet. Diese Funktionen optimieren den Bearbeitungsprozess, reduzieren Schwingungen und verbessern Oberflächenqualität sowie Prozesssicherheit.

Die 40-kW-Hochgeschwindigkeitsspindel mit bis zu 28.000 U/min verfügt über eine programmierbare Innenkühlung (IKZ) von 40 bis 70 bar und eignet sich für anspruchsvolle Fräsbearbeitungen unterschiedlichster Werkstoffe.

Zur Ausstattung gehört ein direktangetriebener NC-Rundtisch Ø 3.500 mm mit einer Tischbelastung von bis zu 15.000 kg. Die kundenspezifische Rundtischplatte ist mit 16 AMF-Nullpunktspannmodulen ausgerüstet und ermöglicht kurze Rüstzeiten sowie eine flexible Werkstückspannung.

Das Bearbeitungszentrum verfügt über ein 80-fach Werkzeugmagazin mit HSK-A100-Werkzeugaufnahme sowie ein zusätzliches 3-fach Pick-up-Magazin für Großwerkzeuge. Ein BLUM-Lasersystem zur Werkzeugvermessung und ein kabelloses 3D-Tastsystem unterstützen das automatische Einrichten und Überwachen der Bearbeitung.

Zur weiteren Ausstattung gehören zwei Barberis-Späneförderer, eine 2.500-l-Kühlmittelaufbereitungsanlage mit Trommelfilter, Ölabscheider und Kühlmittelkühlung, automatische Fronttüren, ein Kamerasystem zur Arbeitsraumüberwachung, ein kabelloses Handrad sowie das Breton Smart Start & Stop Energiesparsystem.

• Steuerung EIN: 21.347 Std.

• Maschine EIN: 13.503 Std.

• Programmlaufzeit: 5.812 Std.

• Spindellaufzeit: 5.740 Std.
