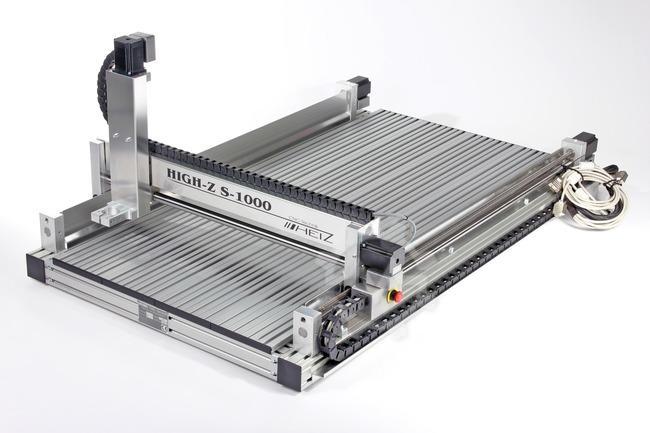

CNC-STEP High-Z S-1000 D-CNC ROUTER MILLING MACHINE FRESATRICE

Technische Daten S-1000

CNC-Router und CNC-Gravierer

Dies ist die größte Maschine unserer High-Z cnc-router Serie. Mit Außenabmessungen von ca. 1350x800mm ist er immer noch sehr praktisch.

Mit den High-Z 3D-cnc-Routern erwerben Sie ein Allround-Talent in TÜV-zertifizierter Qualität. If you want to clampand fix complex workpieces on the worksurface, or, or, or clamp work-pieces in a high bench vise (the cnc-machine sits on a frame-construction, is driven by 2 motors and therefore allows to be positioned above a piece to be processed).

Oder wenn Sie einfach gravierte oder bohren wollen..... Sie können auf einer flachen Oberfläche arbeiten, mit einem Stück MDF-Stück, das daran befestigt ist. Plane es einmal und Sie werden in der Lage sein, mit einer Genauigkeit von +-0,02 mm Tiefe zu arbeiten.

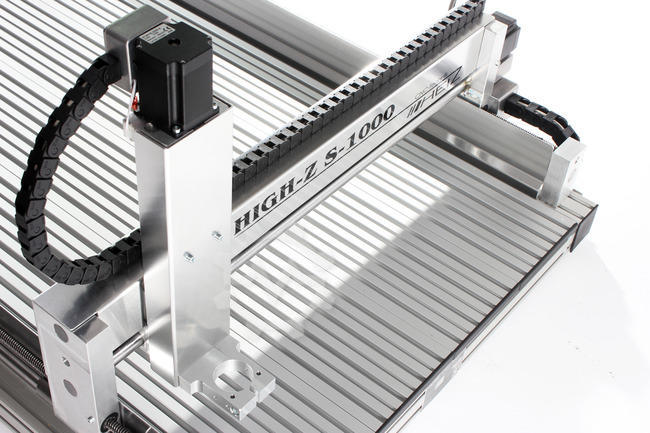

Alle cnc-Maschinen werden mit schwarzen Energieketten auf allen Achsen ausgeliefert, was ein besseres Verkabelungsmanagement ermöglicht. Außerdem sind alle cnc-Fräsmaschinen mit einem Not-Halt-Knopf ausgestattet. Eine zusätzliche Nothaltestelle finden Sie vor dem Controller.

Grundausstattung aller High-Z CNC-Fräsmaschinen:
Software ConstruCAM-3D limited (ab S-720 und S-400/T ) enthalten !!

Kontaktfreier Referenzschalter und Not-Halt-Taste sowie 22mm dicke Linearführungen und individuell angepasste Schraubmutter

--------------------------------------------------------------------------------

n
oDrive : 4 Schrittmotor von Nanotec mit 1600 Stufen/Drehzahl (1/8 Schritt)
o2 Motoren für konstante Spannung und Kompression während des Fräsvorgangs auf X-Axis
oEinspeisung durch lange Werkstücke möglich, da es am Ende der X-Achse keinen Riemenantrieb gibt

oGuide-Wege X- und Y-Achse 22 mm / Z-Achse 16mm, geschliffen und mit 61hrc gehärteter Oberfläche
oBall-Lager an beiden Seiten der Trapezspindeln Tr. 12x3 mm Flankenleitung
oTraverse Geschwindigkeit der Schnellzuführung: max. 2000 mm/min
oTechnische Auflösung: 0,00187 mm ( 1/8 Schritt )
oUmkehrfehler max.: +/- 30m ( 0,03mm )

oTable Größe / Spannfläche: 1330 x 680 mm
oTraverse Pfade: X=1000 mm; Y=600 mm; Z= 110 mm
oReferenz- und Endschalter an allen Achsen
oDouble Safety Not-Halt-Taste
oEnergiekette für saubere Verkabelung
oTotal Dinemsions inkl. Motoren: L x B x H = ca. 1350 x 840 x 500mm
oMilling Motorverankerung: Euroneck 43mm
oincl. Software WIN PCNC Light (optional WIN PCNC Economy, USB oder professional)

oincl. Software ConstruCAM-3D limited (empfohlener Verkaufspreis Vollversion 1902.81 EUR)

oModular Frame für universelle Anwendung
oWeight appr. 51 kg
oComplete maschine Includet 4 treiber microstep controller 4 x 3,5 Ampere

oEine ca. 30 Minuten lange Einführung während der Abholung und eine unlimierte telefonische Unterstützung sind enthalten.

oAn ca. 2-3 Stunden lange Einführung und installation von Software auf Ihrem mitgebrachten Notizbuch / PC sowie eine Erklärung der grundlegenden Begriffe von Corel Draw etc. auch möglich.

--------------------------------------------------------------------------------

Technische Daten im TÜV-zertifizierten Preiskontrollsystem, maßgeschneidert auf die CNC-Fräsmaschine / CNC-Graviermaschine:

o 4-Kanal Schrittmotor -CNC-Controller mit aktueller SMD-Technologie

o Hauptspannung 115 - 240 Volt / 47 - 63 Hz.

o Motorstrom 4 x 3,5 Ampere

o Microstep Regler Auflösung 1/10-Schritt / 2000 Schritte/ Rev.
o 4 Anschlüsse für 4 bürstenlose Motor / Stepper Motor

o Verbindung mit Parallelanschluss und Software WIN PCNC Light, Economy oder USB mit WIN PCNC USB oder Profi Version. ( auch
possible: MACH3, USBCNC, NC-Easy LINUX EMC und LINUX CNC und viele andere Schritttreiber-Software.)

o inchSleep-Functioninch zur Stromregelung

o Oszillation Motor-Anschluss 24 Volt durch PWM steuerbar (z.B.: Tangentialmesser ) oder 24 Volt Konstante für Motor Break by ST-plug

o 2 Relais für maximal 1200 Watt durch Software schaltbar (gegenüber WIN PCNC Light), 230 Volt, max. 6,0 A / Stecker (z.B. Luftkompressor, Kühlung, Abluft, Staubabsaugung).

o 0 - 10 Volt zum Anschluss eines HF-Wandlers für eine Hochfrequenzspindel
o 12 Status-L
