CNC-STEP High-Z S-1400/T CNC Fräsmaschine zum Fräsen & Gravieren

Technische Daten S-1400/T

CNC-Router und CNC-Graviermaschine / Graviermaschine

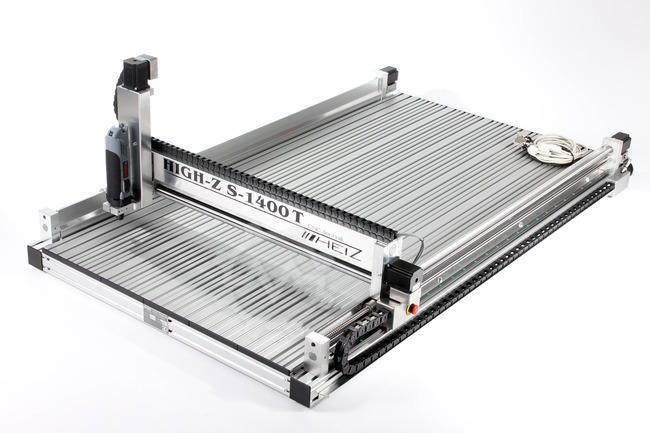

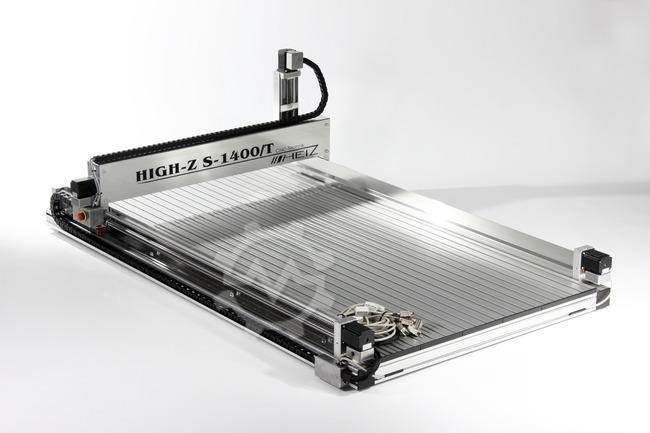

(Achtung: Bilder zeigen den Typ mit Trapezspindeln, das ist der einzige, der sich von der t-Serie unterscheidet)

Mit dem Kauf der T-Variante von High-Z CNC-Router erhalten Sie eine bewährte Technologie mit einer bestimmten Vereisung des Kuchens in TÜV-zertifizierter Qualität. High-Z/T cnc-router sind für einmal mehr Präzision (Wiederholungspräzision ca. 0,02mm) und speziell für höhere Verfahrgeschwindigkeit konzipiert.

Durch die gebrauchten Kugelschrauben erreichen die High-Z/T cnc-Maschinen eine fantastische Präzision und einen nahezu unermesslichen Rückwimpern von ca. 0,01mm. Gleichzeitig sind hohe Verfahrgeschwindigkeiten bis ca. 108mm / sec. ( 6.500 mm/min ) möglich.

Mit dieser 3D-cnc-Maschine können Sie eine Gravier- und Fräsgeschwindigkeit von ca. 4500 mm/min. durchführen und Expressfahrten bis 6500mm/min.

Hier ist ein Video auf einem unbeladenen Laufwerk mit dem neuen High-Z / T.

Diese 3D-Cnc-Fräsmaschinenserie ist sowohl im Industriebereich als auch für Arbeiten wie Gravur einsetzbar, Fräs-, Bohr-, Mess-, Schneid- und Messsysteme wie z.B. das Anhaften von Klebstoffen an 3D-Umrissen.

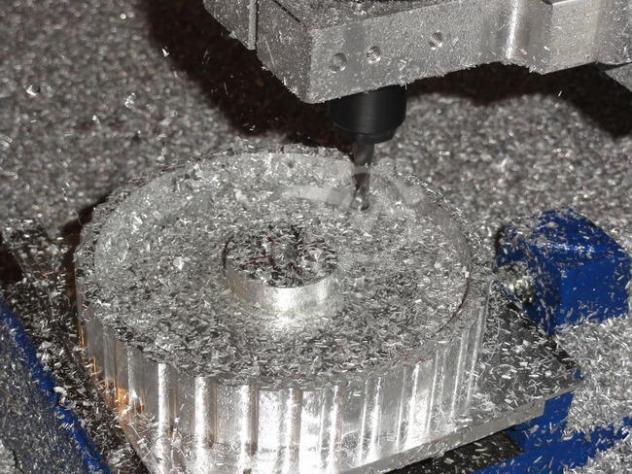

Mit den Cnc-Fräsern S-1400 können Sie in fast allen Materialien. Zusätzliche Linearschienenwege von HIWIN bei X-Achse machen die Maschine extrem stabil. Mit den beiden Trapezmuttern an der X- und y-Achse können Sie auch das Spiel anpassen.

Hochwertige Komponenten und ein optionaler Unterrahmen lassen keine Wünsche offen. Das können Sie auch: Fräsen in einem großen Metallblechschrank. Arbeiten Sie weiter wie ein Profi und organisieren Sie heute eine Demonstration in unserem Haus.

Alle cnc-Maschinen werden mit schwarzen Energieketten auf allen Achsen ausgeliefert, was ein besseres Verkabelungsmanagement ermöglicht. Außerdem sind alle Maschinen mit einem Not-Halt-Knopf ausgestattet. Eine zusätzliche Nothaltestelle finden Sie vor dem Controller.

Grundausstattung aller High-Z CNC-Fräsmaschinen:
Software ConstruCAM-3D limited ( ab S-720 und S-400/T ) enthalten !!

Um die Software CAD CAM ConstruCAM im Vollbildmodus zu verwenden, Sie benötigen die Frässoftware-Version WIN PCNC Economy nach oben

Kontaktfreie Referenzschalter und Not-Halt-Taste sowie 22mm dicke Linearführungen und individuell angepasste Schraubmuttern !!

---------------------------------- ----------------------------------------------

Ausrüstung / Produktdetails:

oDrive : 4 Schrittmotor von Nanotec mit 1600 Stufen/U/M (1/8 Schritt)
o2 Motoren für konstante Spannung und Verdichtung während des Fräsbetriebs auf X-Axis
oGuide-Arten X 22mm und Y-Achse 30 mm / Z Achse 16mm, geschliffen und mit 61hrc gehärteter Oberfläche
oEinleiten durch lange Werkstücke möglich, da es am Ende der X-Achse keinen Riemenantrieb gibt

oZusätzliche Linearführungsschienen 15mm von HIWIN für die X-Achse

oBall-Lager beidseitig Kugelschrauben an der X- und Y-Achse

oTraverse-Geschwindigkeit der Schnellzuführung: max. 7000 mm/min
oTechnische Auflösung : 0,0079375 mm ( 1/8 Schritt )
oUmkehrfehler max.: +/- 10mm ( 0,01mm )

oTable Größe / Spannfläche: 1730 x 880 mm
oTraverse Pfade: X=1400 mm; Y=780 mm; Z= 110 mm
oReferenz- und Endschalter auf allen Achsen
oDouble Safety Not-Halt-Taste
oEnergiekette für saubere Verkabelung
oTotal Dinemsions inkl. Motoren: L x B x H = ca. 1750 x 1040 x 500mm
oMilling Motorverankerung: Euroneck 43mm
oincl. Software WIN PCNC Light (optional WIN PCNC Economy, USB oder professional)

oincl. Software ConstruCAM-3D limited (empfohlener Verkaufspreis Vollversion 1902.81 EUR)

oModular Frame für universelle Anwendung (angezeigt Underframe optional, 980 Euro inkl. MwSt.
oGewicht ca. 76 kg
oComplete Maschine mit inklusive 4 Treiber-Mikroschrittregler 4x 2.1 Ampere, T-Groove-Platte und Kress Fräsmotor 1050 Watt inkl. 8mm Spannzange

oEine ca. 30 Minuten lange Einführung beim Abholen und ein unlimierter Telefon-Support sind enthalten.

oAn ca. 2 Stunden lange Einführung und eine ca. 2 Stunden lange Einführung und eine ca. 2 Stunden lange Einführung und eine ca. 2-stündige Einführung und eine ca. 2 Stunden lange Einführung und eine Installation von Software auf Ihrem mitgebrachten Notizbuch/ PC sowie eine Erläuterung der grundlegenden Begriffe von Corel Draw etc. möglich.

--------------------------------------
