Metallbearbeitungs- und Werkzeugmaschinen / Bohrmaschinen, Bohrwerke, Bearbeitungszentren / Mehrspindelbohrmaschinen
Hersteller: DMG MORI

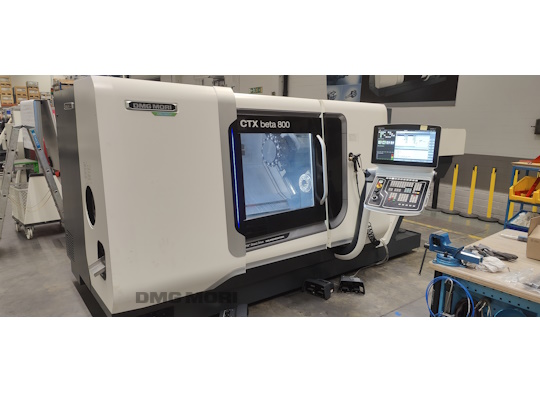

Modell: CTX beta 800
Maschinentyp: Mehrspindelbohrmaschinen
Eintrags-Nr.: 166605822
Anzahl: 1
Datum: 12.11.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 071650
| Allgemein | |

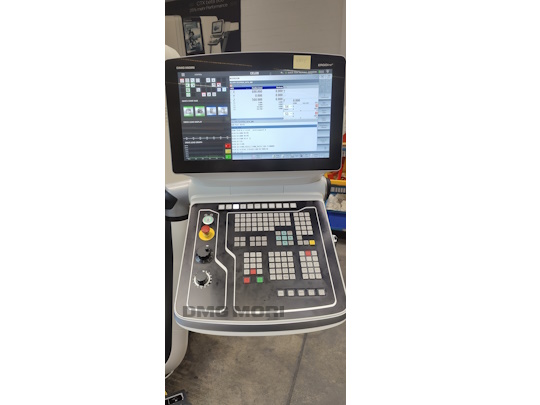

| 2-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung: CELOS mit Siemens 840D sl Operate | |
| Arbeitsbereich | |
| Umlaufdurchmesser ü. Bett | 700 mm |
| Drehdurchmesser | 410 mm |
| Planweg | 300 mm |
| Längsweg | 850 mm |
| Max. Drehlänge | 800 mm |
| Futterdurchmesser max. | 315 mm |
| Stangendurchmesser max. | 65 mm |
| Drehspindel (links) | |
| Spindelkopf | Flachflansch |
| Spindelkopfgrösse | 170h5 mm |
| Spindelbohrung | 87 mm |
| Spindeldurchmesser im vorderen Lager | 130 mm |
| Hauptantrieb 1 | |
| Antriebsleistung (100% ED) | 25 kW |
| Drehzahlbereich von - bis | 25 - 5000 U/min |
| Drehmoment (100% ED) | 280 Nm |
| Drehzahl der C-Achse | -200 U/min |
| Drehmoment der C-Achse (Haltemoment) | 225 Nm |
| Genauigkeit beim Punktstillsetzen | 0,01 Grad |

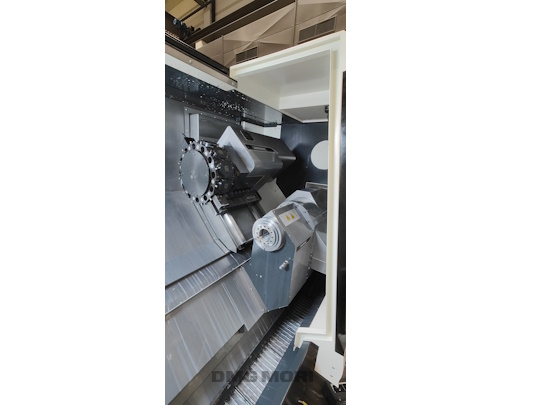

| Werkzeugträger 1 | |
| Anzahl d. Werkzeugstationen | 12 |
| Schaftdurchmesser nach DIN 69880 | 40 mm |
| Anzahl der angetriebenen Werkzeugstationen | 12 |
| Drehzahl max. | -4000 U/min |
| Leistung max. (40% ED) | 11,3 kW |
| Platzbedarf/Gewicht | |
| Aufstellmaße ca. (Breite x Tiefe x Höhe) | 3,99 x 2,69 x 1,99 m |
| Gewicht ca. | 6500 Kg |
| Technologiezyklus alternierende Drehzahl | Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung) |
| autoCHUCK 2.0 | Technologiezyklus zur automatischen Ermittlung und Einstellung der Antriebsparameter von Haupt- und Gegenspindel zur Optimierung des Regel- und Positionierverhaltens in Abhängigkeit vom Bauteil- und Futtergewicht. Eine automatische Neuparametrierung der |
| Easy Tool Monitor 2.0 | Werkzeugüberwachungssystem Easy Tool Monitor 2.0, Vereinfachte ganzheitliche Darstellung des Ist-Zustands der Werkzeuge im Side-Screen von CELOS Überwachung pro Bearbeitungsschnitt auf eine Überwachungsgrenze. Einfache Lernfunktion zur Ermittlung der |
| Futterspüleinrichtung, außen | Futterspüleinrichtung, außen (Hauptspindel) |
| Futterspüleinrichtung , außen, Gegenspindel | Futterspüleinrichtung an der Gegenspindel, außen |
| Differenzdruckspannung f. G-Spdl | Differenzdruckspannung für Gegenspindel |
| Reitstockfunktion für die Gegenspindel | Reitstockfunktion für die Gegenspindel, mechatronische Ansteuerung der Anstellkraft im Programm anwählbar Anstellkraft 250-600 daN, CTX beta/beta TC Anstellkraft 250-1200 daN, CTX gamma TC |

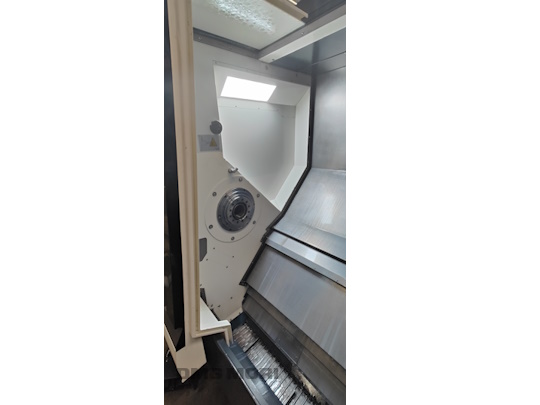

| Gegenspindel ISM 52, Y-Achse | - Gegenspindel als integrierter Spindelmotor ISM 52 und Y-Achse für Kreuzschlitten, Antriebsleistung 12,5/14,5 kW (S1-100%ED / S3-40%ED), Drehmoment 170/200 Nm (S1-100%ED / S3-40%ED), Drehzahlbereich 0-6000 min-¹ - Teilhohlspanneinrichtung |
| Paket Stangenbearbeitung ø 77 mm | - Werkstück-Abholeinrichtung, mit Transportband, nach links fördernd für Teile bis Ø 75 x 200 mm lang, max. Werkstückgewicht 6 kg - Hydraulische Hohlspanneinrichtung, Zugkraft 72 kN bei P max 45 bar Zugrohr-Innen-Ø max. 77 mm Zugrohr n |
| BFA 8/20 bar, 600 l | Kühlmitteleinrichtung 8/20 bar bestehend aus - Kühlmittelbehälter 600 l. 8 bar/20 l/min und 20 bar/25 l/min (Angaben als theor. Pumpenleistung) über M-Funktion anwählbar, mit Zuführung durch die Revolverscheibe an alle Revolverstationen - |
| Scharnierbandspäneförderer | Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min |
| Verlängerung des Auswurftrichters um 300 mm | Verlängerung des Auswurftrichters am Späneförderer um 300 mm |
| Scheibenreinigung der Sicherheitsscheibe | Scheibenreinigung der Sicherheits- scheibe der Arbeitsraumtür mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen) |
| Design-Variante BLACK | Design-Variante BLACK Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz |
| Pakete für erhöhte Umgebungstemperaturen | Paket für erhöhte Umgebungs- temperaturen bestehend aus Schaltschrankkühlaggregat (bis 40º) |
| Digital Manufacturing Package | Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d |
| Service Agent | Service Agent Kontrollierte Wartung und Instandhaltung der Maschine |
