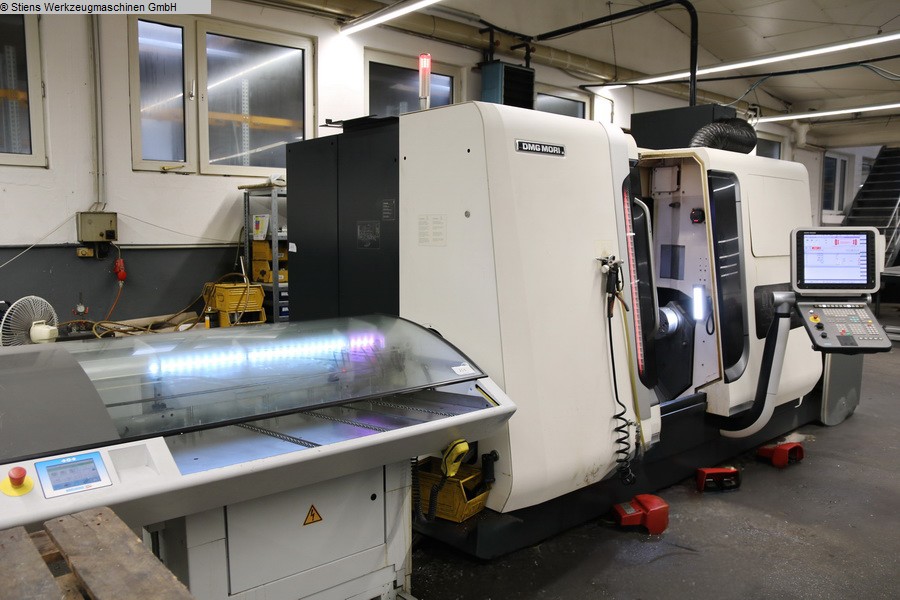

DMG MORI CTX beta 800 TC V6 CNC Dreh- und Fräszentrum

Drehdurchmesser: max. 500 mm
Drehlänge: 800 mm
Steuerung: sl Operate 3G ShopTurn Siemens
Umlaufdurchmesser: 500 mm
Abstand zwischen den Spitzen: 1.020 mm
Hauptspindel::
Drehzahlbereich - Hauptspindel: max. 5.000 min/-1
Antriebsleistung - Hauptspindel: 25 / 34 kW
Max. Drehmoment: 280 / 380 Nm
Spindelkopf: 170h5
Spindeldurchmesser im vord. Lager: 130 mm
Spindelbohrung: 87 mm
C-Achse: 0,001 °
Werkzeugmagazin::
Werkzeugaufnahme: HSK 63 A
Anzahl der Werkzeugplätze: 80 pos.
max. Werkzeugdurchmesser: 80 mm
max. Werkzeugdurch. bei freier Nachbarbox.: 120 mm
max. Werkzeuggewicht: 12 kg
max. Werkzeuglänge: 300 mm
Frässpindel::
Drehzahlbereich Frässpindel: max. 12.000 min/-1
Antriebsleistung - Frässpindel: 19 / 22 kW
Drehmoment: 85 / 100 Nm
Werkzeugaufnahme: HSK 63 A
B-Achse: +/- 110 °
Verfahrwege::
x-Achse: -10 ... +490 mm
y-Achse: +/- 100 mm
z-Achse: 1: 845 mm
z-Achse: 2: 600 mm
z-Achse: 3: 800 mm
Gegenspindel::
Drehzahlbereich - Gegenspindel: max. 6.000 min/-1
Antriebsleistung - Gegenspindel: 20 / 27 kW
Stangendurchmesser: 51 mm
Spindelbohrungsdurchmesser: 73 mm
Spindeldurchmesser im vord. Lager: 100 mm
C-Achse: 0,001 °
Gesamtleistungsbedarf: 85 kVA
Maschinengewicht ca.: 10,0 t
Raumbedarf ca.: 7,0 x 2,9 x 2,6 m
Dokumentation:
Späneförderer:
Frässpindel:
Kühlmitteleinrichtung: 980 L
Hochdruckkühlung: 8/20/80 bar
Hydraulikeinheit:
Werkzeugwechsler: 80 pos.
Arbeitsraumbeleuchtung:
C-Achse:
B-Achse:
Y-Achse:
Gegenspindel:
Stangenlademagazin: ILS MUK 7012-III
Werkzeugaufnahmen: div.
Ölnebelabscheider: 600 m³/h
Automatiktür:
Dreibackenfutter: SMW KNCS-N 260-78
Dreibackenfutter: SMW KNCS-N 210-52
Papierbandfilter:
Renishaw: RMI-Q
Werkstückabholeinrichtung:
Hohlspanneinrichtung: hydr.
Signal Lampe - 4 Farben:
Reitstockfunktion Gegenspindel:
CNC - Dreh- und Fräszentrum
DMG MORI - CTX beta 800 TC V6

- 5 Achsen-Simultanbearbeitung
- Haupt- und Gegenspindel
- Schwenk-Frässpindel
- ShopTurn
- Außermittige Dreh- und Fräsbearbeitung
- Multigewindezyklus
- Programmzustandssteuerung
- Werkzeugsortierzyklus
- Easy Tool Monitor für Siemens Steuerung
- Futterspüleinrichtung Hauptspindel
- Futterspüleinrichtung Gegenspindel
- Differenzdruckspannung
- Kühlmittelzuführung durch Gegenspindel
- Paket Stangenbearbeitung CTX beta 77mm
Werkstückabholeinrichtung, links
Hydraulische Hohlspanneinrichtung
Meldeleuchte 4 Farben
Anschluss für Stangenvorschub oder Stangenlademagazin
- Werkstück-Inprozess-Messeinrichtung Renishaw
- Scheibenreinigung der Sicherheitsscheibe
- Kühlmittelspritzpistole
