GFM SXL-32 CNC-Radialschmieden

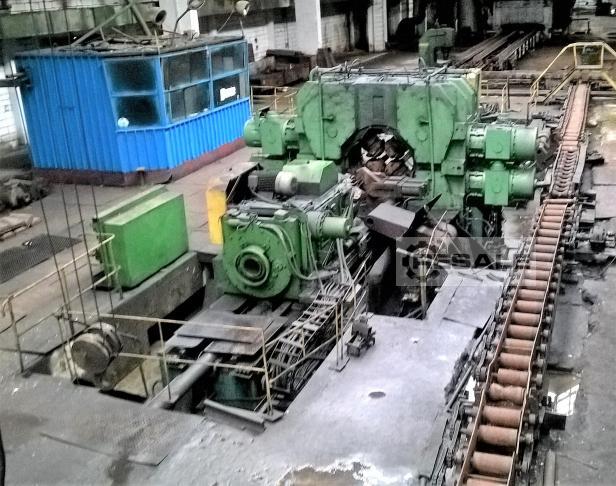

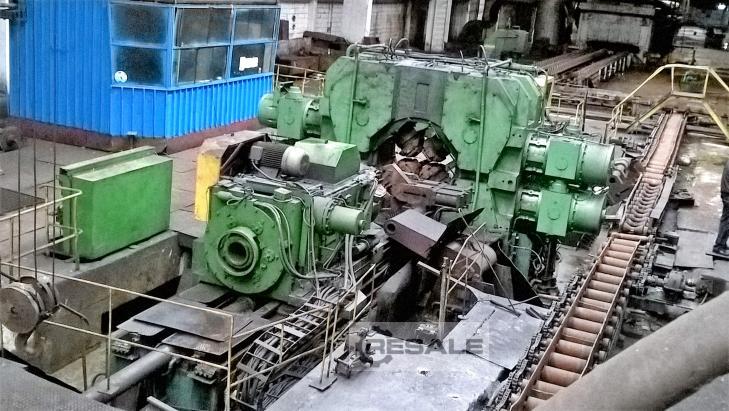

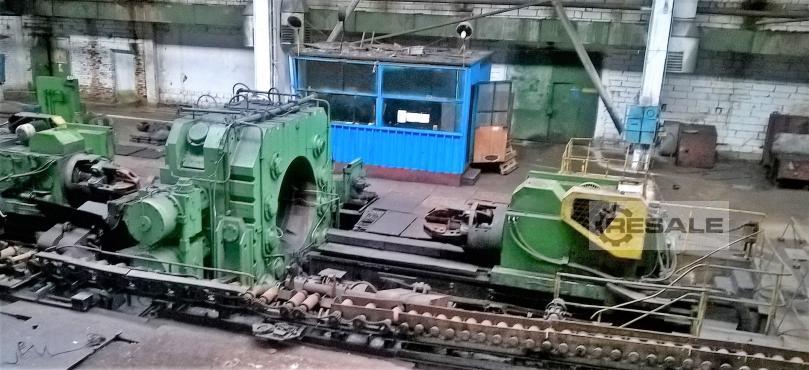

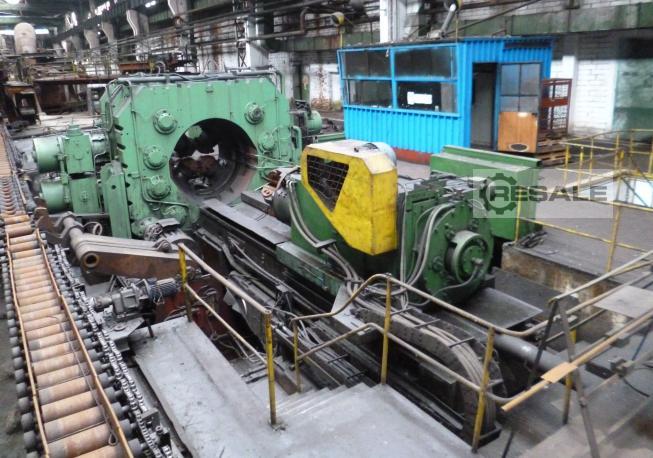

Radialschmiedemaschine GFM SXL-32

Zur Hauptausstattung gehören:
- Manipulator A
- Manipulator B
- Schmiedemaschine GFM 32
- N° 2 Be- und Entladeklemmen
- Transport-Rollenbahn

Technische Daten:
- Anzahl der Schmiedehämmer: 4
- Schmiededruck jedes Hammers: 500 Mp = 5.000 bar
- Anzahl der Hübe pro Hammer: 310 Hübe/min
- Nennleistung je Schmiedemotor: 2 x 250 kW
- Motorleistung der Hydraulikpumpe: 100 kW
- Be- und Entladen der Zange Motorleistung: N° 2 x 37 kW
- Hammerlänge: 480 mm
- Maximaler Rohteildurchmesser: 320 mm
- Maximale Einstellfläche des Hammers: 210 mm
- Größter Schmiededurchmesser:
Unlegierter und niedriglegierter Baustahl: 320 mm/Ø ..... 290 mm/Ø
Größter Spanndurchmesser im Spannkopf: 320 mm
Hoch- und Sonderlegierte Stähle: kleinere Abmessungen
- Max. Werkstücklänge: 3000 mm
- Eilgang der Spannköpfe: 500mm/sec
- Manipulator-Greifhub: A 3.800 mm
- Manipulator-Greifhub: B 4.400 mm
- Kühlwasserverbrauch: 70 m3/h
- Kühlwasserdruck: 3 – 5 bar
- Max. Druckluftdruck: 5 bar
- Druckluftverbrauch: 2 Nm3/min
- Überlauflinie der Schmiedeachse ab Nullebene: 600 mm

Außenabmessungen:
- Maschinenhöhe ab Nullboden: 2.700 mm
- Schmiedehöhe über Boden: 600 mm
- Gesamtlänge des Fundaments: 27.500 mm
- Gesamtfundamentbreite: 16.800 mm
- Gewicht: 272.200 kg

Manipulator A:
- Manipulatorgewicht ~ 17.000 Kg
- Max. Hub: 3.800 mm
- Stromhub: 1.900 mm
- Durchmesser des Antriebszylinders: 250 mm
- Länge: 5.090 mm
- Gewicht der Manipulator-Stützstruktur: ~ 9.500 Kg
- Abmessungen des Manipulatorträgers: 6.500 x 1.350 x H 735 mm
- Manipulatorabmessungen mit Arm: 4.200 x 1.350 x H 1.500 mm

Manipulator B:
- Manipulatorgewicht: ~ 17.000 Kg
- Max. Hub: 4.400 mm
- Aktuell Hub: 2.200 mm
- Durchmesser des Antriebszylinders: 250 mm
- Länge: 5.690 mm
- Gewicht der Manipulator-Stützstruktur: ~ 10.000 Kg
- Abmessungen der Manipulatorhalterung: 7.100 x 1.350 x H 735 mm
- Manipulatorabmessungen mit Arm: 4.200 x 1.350 x H 1.500 mm

Struktur des Hammerhalters:
- Gewicht: ~ 47.000 kg
- Abmessungen: 4.000 x 3.600 x H 1.305 mm

Reduzierstück-Struktur:
- Abmessungen: 3.980 x 3.580 x H 580 mm
