Kegelradschleifmaschine gebraucht kaufen

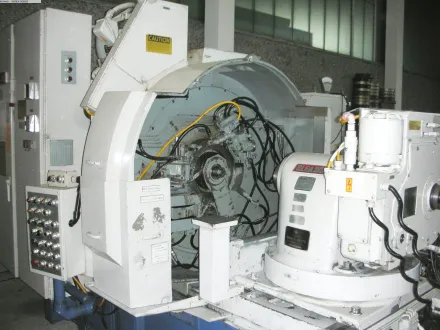

Raddurchmesser - max.: 1010 mm Radbreite: 0 mm Modul - max.: Modul - min.: Gesamtleistungsbedarf: 15 kW Maschinengewicht ca.: 9,5 t Raumbedarf ca.: m G L E A S O N (USA) CURVIC - Coupling - Kupplungs - Schleifautomat Type 120 ( 888 ), Baujahr1980 Serien-Nr. 763402 max. Zahnhöhe 10 mm max. Schwing- des Werkstückes 1.010 mm max. Außen-Ø der CURVIC-Verzahnung 610 mm Rückzug der Werkstückschlittenplatte 216 mm Max. Distanz Schleifscheibe zu Werkstücknase 90-430 mm Max. Werkstückgewicht inkl. Spannmittel ca. 500 kg Zähnezahlbereich 32 - 150 Schleifscheiben- ca. 152 - 320 mm Schleifscheiben-Drehzahlen stfl. 0 - 3.600 U/Min Werkstückspindelbohrung 60 mm Gesamtantrieb ca. 15 kW - 380 V - 50 Hz Gewicht ca. 9.500 kg Zubehör / Sonderausstattung: Automatisches Schruppschleifen und Schlichtschleifen mit ...

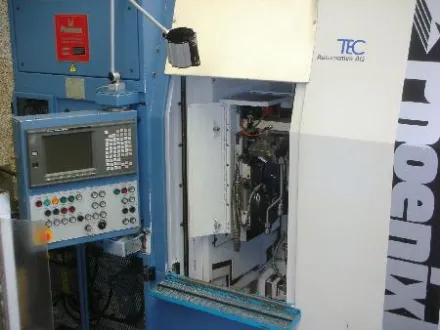

Raddurchmesser - max.: 215 mm Radbreite: 40,65 mm Modul - max.: Gesamtleistungsbedarf: 20 kW Maschinengewicht ca.: 10 t G L E A S O N (USA) CNC Schleifmaschine für Spiral und Hypoid Kegelräder Type PHOENIX HG 200 Baujahr 1997 ______________________________________________________________________ max. Außen-Ø des Werkstückes 215 mm Zahnprofilgröße Höhe x Breite 16 mm x 40,65 mm Zähnezahlbereich 5 - 200 Max. Zähnezahlverhältnis 1 : 10 Schleifscheiben-Ø 51-190 mm Schleifscheiben-Drehzahl 1.000 – 6.000 U/Min. X-Achse (horizontal) 152 mm Y-Achse (vertikal) 178 mm Z-Achse (Schlittengrundplatte) 304 mm Maschinenmitte bis Werkstückspindelmitte-Stirnfläche 115 mm Achsengeschwindigkeit 125 mm/sec Werkstückdrehzahlen 0-30 min1 Werkstückspindelbohrung konisch 3 29/32 Zoll Gesamtantrieb ca. 20 kW - 380 V – 50 Hz Gewicht ca. 10.000 kg Zubehö ...

Raddurchmesser - max.: 275 mm Radbreite: 58 mm Modul - max.: 8 Modul - min.: 0,5 Maschinengewicht ca.: 10 t Zähnezahl - max.: 200 Zähnezahl - min.: 5 Keine Filteranlage

Übersetzungsverhältnis max.: 10:1 Zähnezahl - min.: 3 Zähnezahl - max.: 200 Zahnhöhe: 20 mm Zahnbreite max.: 58 mm Schleifspindel-Drehzahlen stufenlos: 6000 U/min Werkstückspindeldrehzahl: 1200 U/min Werkzeugdurchmesser max.: 230 mm Werkzeugdurchmesser min: 69,85 mm x-Achse: 325 mm y-Achse: 350 mm z-Achse: 470 mm b-Achse: + 90,1 / - 1 ° Werkstücktisch - Ø: 212,71 mm Steuerung: SIN 840 D SIEMENS Gesamtleistungsbedarf: 75 kW Maschinengewicht ca.: 10.000 Kg Raumbedarf ca.: 6,10 x 4,40 x 3,30 m Kühlmittel-Filter-Anlage Hoffmann HSF 100 V Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

Raddurchmesser - max.: 300 mm Modul - max.: 8 Modul - min.: 0,7 Steuerung: SINUMERIK 840 D Teilkegelwinkel - min./max.: - 90 / + 90 ° Werkstückspindel - Bohrung: 127 mm Schleifscheibendurchmesser: 50 - 230 mm Schleifspindel-Drehzahlen stufenlos: 7.500 U/min Werkstückspindeldrehzahl: 700 U/min Gesamtleistungsbedarf: 146 kW Maschinengewicht ca.: 21 t Raumbedarf ca.: 9,5 x 3,6 x 3,1 m Messtaster für Zahnlücke(am Schleifkopf integriert) externe Schleifspindel - Kühlanlage Ölnebelabsaugung ELBARON (in der Maschine integriert) Kühlmittelfilteranlage Hoffmann Wurde für die Serien-Fertigung spiralverzahnter Tellerräder verwendet Keine Spannmittel Keine Schleifscheiben / Schleifscheibenflansche Keine Abrichträder Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

Übersetzungsverhältnis max.: 10:1 Zähnezahl - min.: 3 Zähnezahl - max.: 200 Zahnhöhe: 20 mm Zahnbreite max.: 58 mm Schleifspindel-Drehzahlen stufenlos: 6000 U/min Werkstückspindeldrehzahl: 1200 U/min Werkzeugdurchmesser max.: 230 mm Werkzeugdurchmesser min: 69,85 mm x-Achse: 325 mm y-Achse: 350 mm z-Achse: 470 mm b-Achse: + 90,1 / - 1 ° Werkstücktisch - Ø: 212,71 mm Steuerung: SIN 840 D SIEMENS Gesamtleistungsbedarf: 75 kW Maschinengewicht ca.: 10.000 Kg Raumbedarf ca.: 6,10 x 4,40 x 3,30 m Interner Messtaster Renishaw LP2 (Achse X2,Y2) Hoffmann Kühlmittelfilteranlage HSF 100SE/K (Bj.2008) Tankinhalt 2500L VT Ölnebelfilteranlage Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

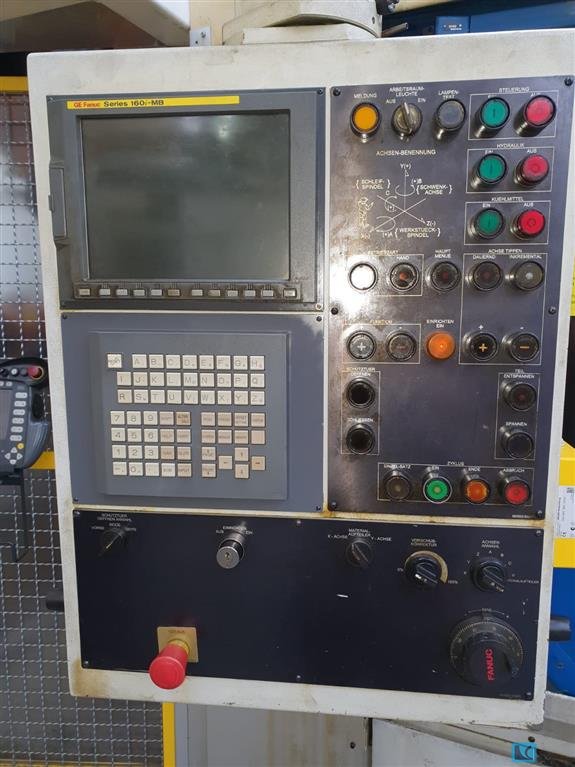

Übersetzungsverhältnis max.: 10:1 Zähnezahl - min.: 3 Zähnezahl - max.: 200 Zahnhöhe: 20 mm Werkzeugdurchmesser min: 69,85 mm Zahnbreite max.: 58 mm Werkzeugdurchmesser max.: 230 mm x-Achse: 325 mm y-Achse: 350 mm z-Achse: 470 mm Werkstücktisch - Ø: 212,71 mm b-Achse: + 90,1 / - 1 ° Steuerung: 160 i - MB FANUC Gesamtleistungsbedarf: 75 kW Maschinengewicht ca.: 10.000 Kg Raumbedarf ca.: 6,10 x 4,40 x 3,30 m WAGURI Mit EWAB Roboterzelle(KUKA Roboter) ohne Kühlmittelfilteranlage Feuerlöschanlage ohne CO2 Flaschen Kühlölrückführung mit div. Pumpen / Auffangbecken Einfädeleinrichtung A1/B2 Achsen mit Messtaster Spannvorrichtung für eine Ritzelwelle externer Spindelölkühler Absauganlage Ritzelwelle Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

Raddurchmesser - max.: 275 mm Radbreite: 58 mm Modul - max.: 8 Modul - min.: 0,5 Maschinengewicht ca.: 10 t Zähnezahl - max.: 200 Zähnezahl - min.: 5 Keine Filteranlage

Übersetzungsverhältnis max.: 10:1 Zähnezahl - min.: 3 Zähnezahl - max.: 200 Zahnhöhe: 20 mm Zahnbreite max.: 58 mm Werkzeugdurchmesser min: 69,85 mm Werkzeugdurchmesser max.: 230 mm x-Achse: 325 mm y-Achse: 350 mm z-Achse: 470 mm Werkstücktisch - Ø: 212,71 mm b-Achse: + 90,1 / - 1 ° Steuerung: SIN 840 D SIEMENS Gesamtleistungsbedarf: 75 kW Maschinengewicht ca.: 10.000 Kg Raumbedarf ca.: 6,10 x 4,40 x 3,30 m WAGURI mit EWAB Laderzelle Baujahr 2012 (Linear Lader) keine Kühlmittelfilteranlage vorhanden Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

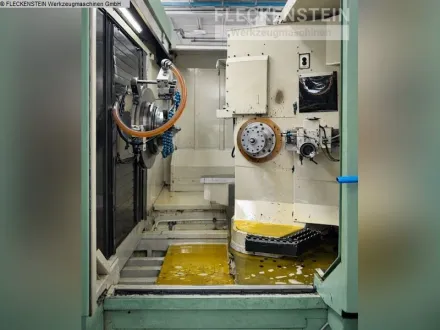

Raddurchmesser - max.: 762 mm Radbreite: 116,84 mm Modul - max.: Modul - min.: Gesamtleistungsbedarf: 145 kW Maschinengewicht ca.: 27 t Raumbedarf ca.: 5,5 x 5,3 x 3,4 m Mit der GLEASON Phoenix® 800HG Kegelradschleifmaschine steigern Hersteller von spiral-, hypoid- und weiteren Kegelradverzahnungen im Großbauteilbereich ihre Produktivität signifikant. Die Maschine ermöglicht schnellere Schleifprozesse bei gleichzeitig höchster Genauigkeit und exzellenter Wiederholbarkeit. Die äußerst robuste Maschinenkonstruktion bildet die Grundlage für stabile Bearbeitungsprozesse auch bei großen Werkstückdurchmessern bis 762 mm. In Kombination mit einer leistungsfähigen CNC-Steuerung von FANUC bietet die 800HG maximale Flexibilität für unterschiedlichste Verzahnungsgeometrien – von Spiral- und Hypoidkegelrädern bis hin zu Sonderformen. Dank ihres durchdachten Maschinenkonzepts ermög ...

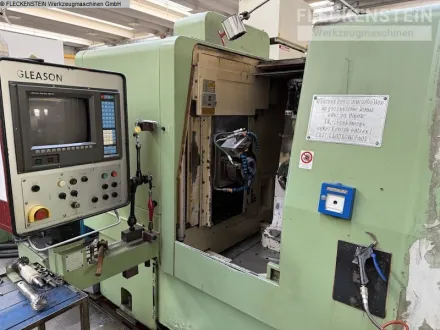

Raddurchmesser - max.: 406,4 mm Radbreite: 66 mm Modul - max.: Modul - min.: Modul: Steuerung: FANUC Series 150M Gesamtleistungsbedarf: 61,6 kW Maschinengewicht ca.: 10 t Raumbedarf ca.: 5,5x4,6 m Die GLEASON Phoenix 400HG ist eine hochpräzise CNC-Kegelradschleifmaschine zum Schleifen von Spiral-, Hypoid- und Zerol-Kegelrädern in verschiedenen Schleifverfahren. Die Maschine basiert auf einem 6-Achs-Konzept mit zusätzlicher Abrichtachse (D-Achse) und ermöglicht vollständig interpolierende Bewegungen zwischen Werkzeug und Werkstück. Dadurch können sowohl GENERATING- als auch FORMATE-Verfahren realisiert werden. Durch die CNC-Steuerung lassen sich alle Bewegungen synchronisieren, wodurch eine sehr hohe Profilgenauigkeit, Wiederholbarkeit und Flexibilität erreicht wird. • CNC-Maschine GLEASON PHOENIX 400HG mit Steuerung FANUC 150M • Gleason HMI –Bedienoberfläche für die ei ...
