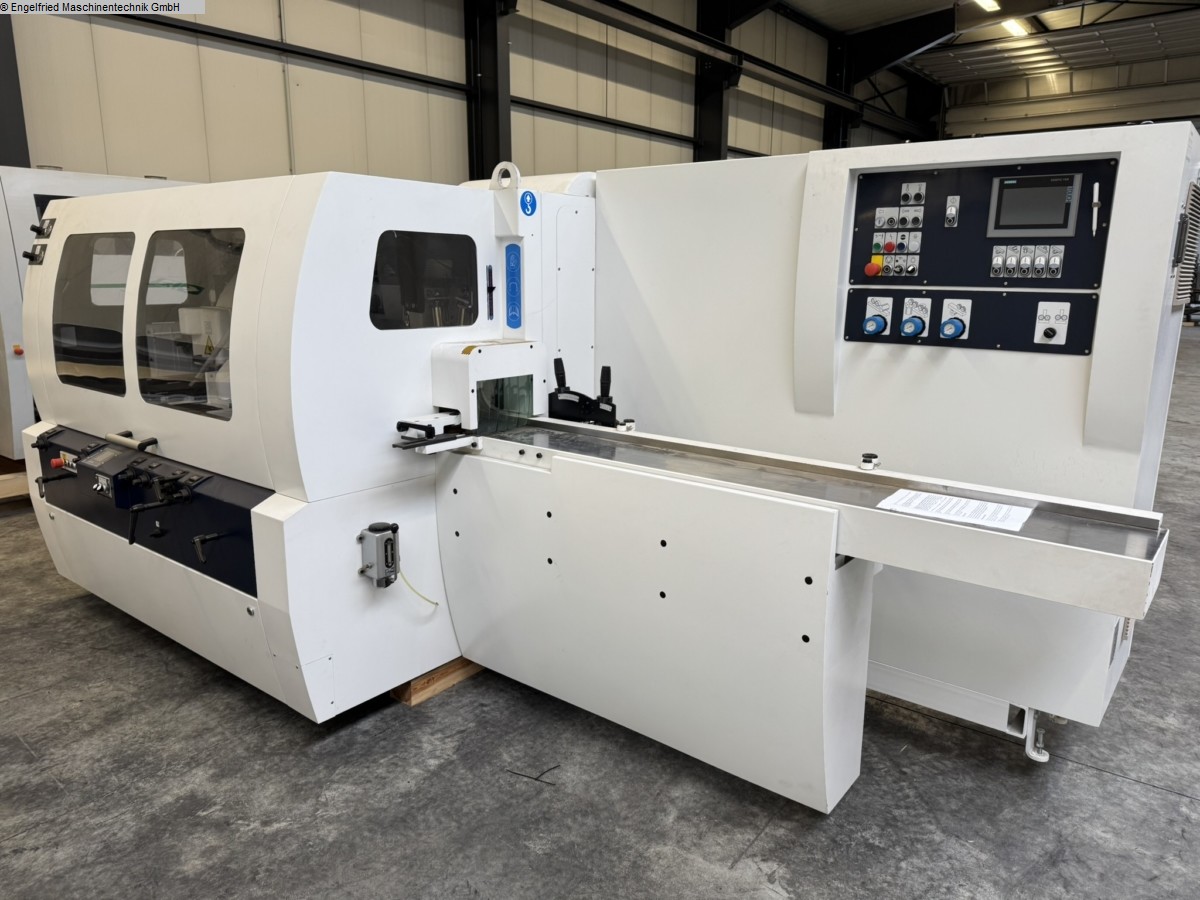

KUPER SWT XL-5 Vierseitenhobelmaschine

Anzahl der Spindeln: 5 St.
Arbeitsbreite: 230 mm
Hobelhöhe: 160 mm
Abrichttischlänge: 2500 mm
Vorschubmotor: 4 kW
Vorschubgeschwindigkeit: 6-24 m/min.
Steuerung: K2 Basic 7-Touch
KUPER SWT XL-5 AUTOMATISCHE HOBEL- UND KEHLMASCHINE
-------------------------------
NEUWERTIG, VORFÜHRMASCHINE!
- 5 Spindeln: unten, rechts, links, oben, unten
- Drehzahl: frequenzgeregelt 4.000 - 6.000 U/min
- Breite und Höhe motorisch positioniert:
linke Spindel radial
obere Spindel axial
- Vorschubträger motorisch positioniert
TECHNISCHE DATEN AUSFÜHRLICH
-------------------------------
Arbeitsbreite (bei Werkzeugumfang 125-163 mm) 15 - 230 mm
Arbeitshöhe (bei Werkzeugumfang 125 mm) 10 - 160 mm
(Werkzeugumfang bis 163 mm) 10 - 160 mm
Min. Werkstücklänge:
Einzelstück: min. 800 mm
Stück für Stück: min. 300 mm
Die Bearbeitung der Werkstücke ist abhängig von folgenden Betriebsparametern:
Material, Holzfeuchte, Werkzeuge, Spanabnahmedurchmesser
und Vorschubgeschwindigkeit.
Ggf. sind Anpassungen der Betriebsparameter vorzunehmen.
SPINDELKONFIGURATION
------------------------------
unten, rechts, links, oben, unten
1. Spindel: HORIZONTAL, UNTEN
-------------------------------
Siemens IE3-Motor mit Umrichterbremse, 5,5 kW (7,5 PS)
Durchmesser 40 mm
Spindellänge 250 mm
Nutzbare Länge für Werkzeuge: Spindellänge abzüglich ca. 6 mm
Drehzahl,, frequenzgeregelt 4000–6000 U/min
Werkzeugumfang 125–160 mm
Falzeinrichtung: Durchmesserdifferenz 20–25 mm zum Hobelkopf
Wichtig: Anlage kann ohne Fügefalzfräser nicht betrieben werden
Absaugstutzen D = 125 mm
Werkzeugspannsystem: Schnellspannmutter Pro-Lock
2. Spindel: VERTIKAL, RECHTS
-------------------------------
Siemens IE3-Motor mit Umrichterbremse, 5,5 kW (7,5 PS)
Durchmesser 40 mm
Spindellänge 165 mm
Nutzbare Werkzeuglänge abzüglich Spindellänge ca. 6 mm
Drehzahl, frequenzgeregelt 4000 - 6000 U/min
Werkzeugumfang 112 - 200 mm
Verstellweg axial 60 mm
Tischplatte auf Werkzeugradius einstellbar
Standard-Profiltiefe 20 mm
Absaugstutzen D = 125 mm
Absaugung: individuell einstellbares Späneleitblech
Werkzeugspannsystem: Schnellspannmutter Pro-Lock
3. Spindel: VERTIKAL, LINKS
------------------------------
Siemens IE3-Motor mit Umrichterbremse 7,5 kW (10 PS)
Durchmesser 40 mm
Spindellänge 165 mm
Nutzbare Werkzeuglänge abzüglich Spindellänge ca. 6 mm
Drehzahl,frequenzgeregelt 4000 - 6000 U/min
Werkzeugumfang 112 - 200 mm
Verstellweg axial 60 mm
Standard-Profiltiefe 20 mm
Tischplatte auf Werkzeugradius einstellbar
Absaugstutzen D = 125 mm
Absaugung: individuell einstellbares Späneleitblech
Werkzeugspannsystem: Schnellspannmutter Pro-Lock
4. Spindel: HORIZONTAL, OBEN
------------------------------
Siemens IE3-Motor mit Umrichterbremse 7,5 kW (10 PS)
Durchmesser 40 mm
Spindellänge 235 mm
Nutzbare Werkzeuglänge abzüglich Spindellänge ca. 6 mm
Drehzahl,frequenzgeregelt 4000 - 6000 U/min
Werkzeugumfang 112 - 200 mm
Druckschuh: pneumatisch, über Linearführungen dynamisch einstellbar
Standardprofiltiefe 20 mm
Absaugstutzen D = 125 mm
Absaugung: individuell einstellbares Späneleitblech
Werkzeugspannsystem: Schnellspannmutter Pro-Lock
5. Spindel: HORIZONTAL, UNTEN
------------------------------
Siemens IE3-Motor mit Umrichterbremse, 5,5 kW (7,5 PS)
Durchmesser 40 mm
Spindellänge 235 mm
Nutzbare Werkzeuglänge abzüglich Spindellänge ca. 6 mm
Drehzahl,frequenzgeregelt 4000 - 6000 U/min
Werkzeugumfang 112 - 200 mm
Verstellbereich axial 20 mm
Absaugstutzen D = 125 mm
Absaugung: individuell einstellbares Späneleitblech
Standardprofiltiefe 20 mm
Werkzeugspannsystem: Schnellspannmutter Pro-Lock
VORSCHUBSYSTEM
-------------------------------
Mit einem Zentralmotor wird die Kraft über formschlüssige Schneckengetriebe u
nd freie Gelenkwellen auf jede Vorschubwalze übertragen.
Vorschubmotor mit elektronischer Bremse 4 kW
Geschwindigkeit regelbar über Frequenzumrichter 6 - 24 m/min.
Motor (Höhenverstellung) 0,55 kW
Zwei angetriebene Vorschubwalzen vor der ersten unteren Spindel
können pneumatisch über einen Wahlschalter angehoben und abgesenkt werden.
Kurzer Walzenabstand, von oben schwenkbar, gegenüber der rechten
Spindel für einen einfachen Werkzeugwechsel.
ELEKTRIK
-------------------------------
400 Volt/3 PH/PE
3-poliger Hauptschalter, 50 Cy, IP 54
Installation gemäß den aktuellen Normen
MASCHINEN-GRUNDGESTELL, TISCHE UND FÜHRUNGEN
-------------------------------
Schwere Konstruktion des Grundgestells,
verwindungssteif und vibrationsarm
Einlauftisch 2000 mm lang, hartverchromt
1 angetriebene, doppelt gelagerte Rolle im Einlauftisch
und im Maschinenendtisch
Manuelle Schmiermittelpumpe
DRUCKELEMENTE UND FÜHRUNGEN
-------------------------------
Seitliche Druckrolle im Einlauftisch, gefedert
Seitliche Druckrolle vor der linken Spindel,
mitlaufend und gefedert
Zusätzliches Lineal (höhenverstellbar) hinter der linken Spindel
Anschlaghöhe in der Maschine 25 - 30 mm, mit längsverstellbaren
Lippen im Bereich der rechten Spindel
MASCHINENWARTUNG
-------------------------------
Die Die wichtigsten Schmierstellen sind zentral an der Vorderseite
der Maschine angeordnet.
Jede Führung verfügt über einen separaten Schmiernippel.
Die Schmierintervalle sind farblich gekennzeichnet.
ABSAUGUNG
-------------------------------
Mindestabsauggeschwindigkeit am Saugstutzen: 30 m/s
SICHERHEIT
-------------------------------
LED-Beleuchtung in der Sicherheitsabdeckung.
Die Maschine entspricht den geltenden CE-Normen und wird mit Bedienwerkzeugen,
jedoch ohne Bearbeitungswerkzeuge geliefert.
FARBEN
-------------------------------
RAL 9003 (Signalweiß)
RAL 5011 (Stahlblau)
Komfortsteuerung K2 Basic 7-Touch
-------------------------------
- Siemens 7 Farb-Touchscreen
- Einfache Programmverwaltung und -vorschau
- Programme werden numerisch gespeichert
- Grafische Benutzeroberfläche
- Zusätzlicher 3,5-Bildschirm an der Maschinenvorderseite
zur Anzeige der aktuellen Sollposition
und des benötigten Werkzeugradius für das Programm
(pro Motorspindel)
- Vereinfachte Einstellung/Korrektur durch dynamische Tippfunktion
- Unabhängige Oberfläche für schnelles Handling der
vierseitigen Abmessungen (Höhe/Breite)
- Wartungsintervalle werden über laufende Meter berechnet
Einlauftisch 2.500 mm lang
- Hartverchromt
Elektrische Positionierung des Vorschubbalkens
Motorische Spindelverstellung in radialer
Richtung an der ersten linken Spindel
- Spielfreie Verstellung über Kugelumlaufspindel
- Positionsmessung direkt vom vom
Encoder zur Verstellspindel
Motorische Spindelverstellung in radialer
Richtung an der ersten oberen Spindel
- Spielfreie Verstellung über Kugelumlaufspindel
- Positionsmessung direkt vom
Encoder zur Verstellspindel
Spanbrecher vor der Spindel
pneumatisch gefedert und von außen mit Steuerung einstellbar
an der ersten oberen Spindel
Maschine OHNE Bearbeitungswerkzeuge.
Auf Wunsch bieten wir Ihnen gerne NEUE Werkzeuge für diese Maschine an.
(Technische Angaben laut Hersteller – ohne Gewähr!)
