MECAL MC302 GEOS-5 Aluminiumprofil-Bearbeitungszentrum

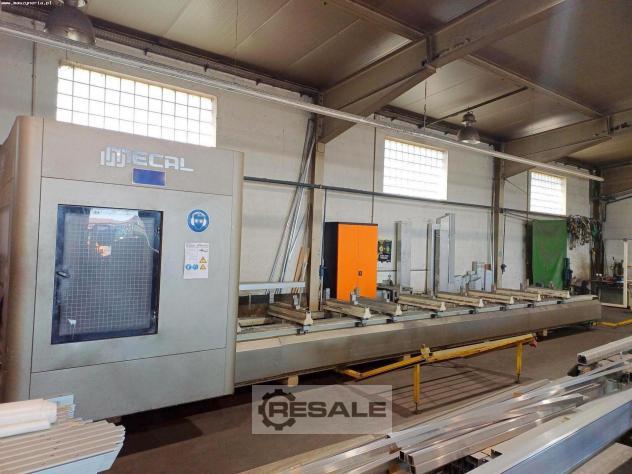

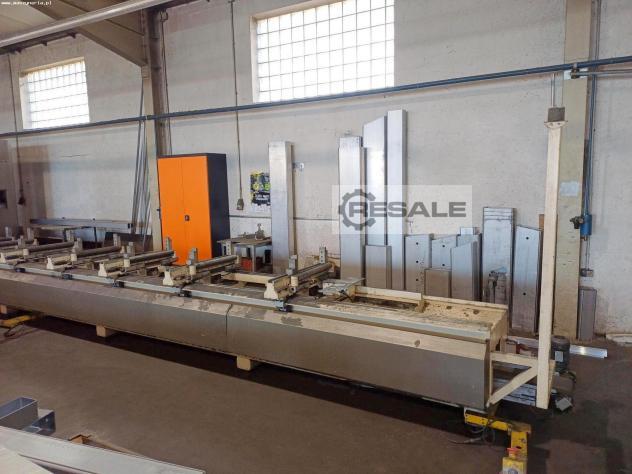

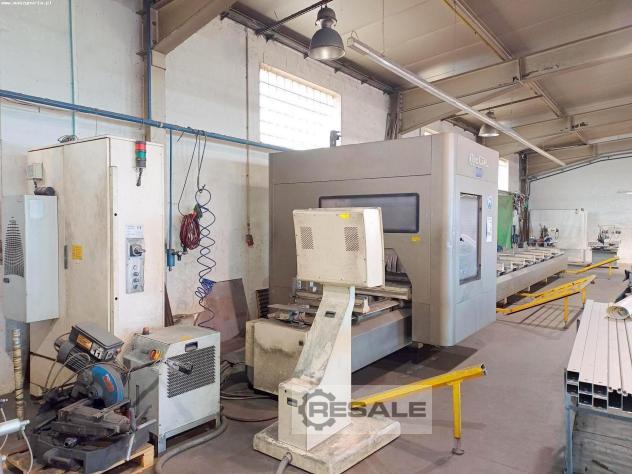

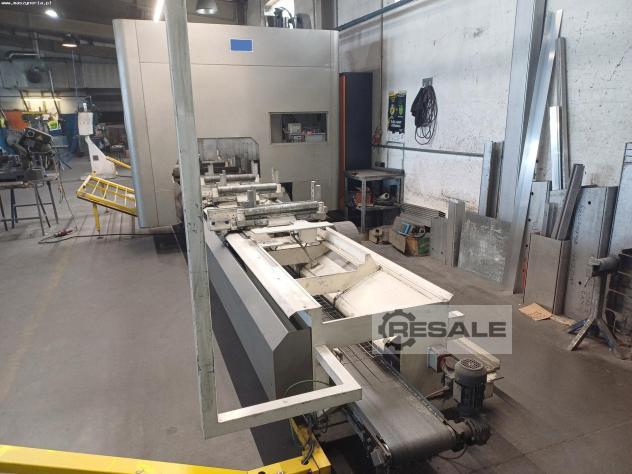

Aluminiumprofil-Bearbeitungszentrum MECAL MC302 GEOS-5 wurde 2014 in Italien gebaut. Die Maschine, die sich durch hohe strukturelle Steifigkeit, Qualitätskomponenten und einen Längsarbeitsbereich mit verschiebbarem Arbeitsplatz auszeichnet, wird zum Fräsen, Bohren, Gewindeschneiden und Schneiden von Profilen aus Aluminiumlegierungen, Kunststoffen und Stahl eingesetzt. Dank der verschiebbaren Arbeitsstation kann das MECAL Bearbeitungszentrum sowohl auf einem einzigen Arbeitsbereich als auch in 2 getrennten Arbeitsbereichen arbeiten, was zu einer erheblichen Steigerung der Geschwindigkeit und Produktivität des Fertigungsprozesses führt.

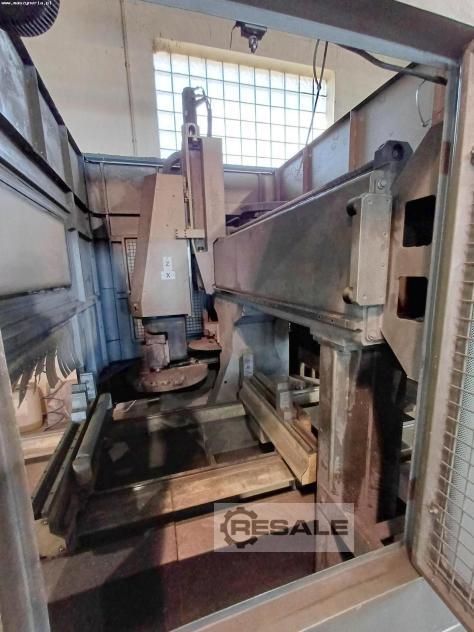

Alle 5 Achsen (X,Y,Z,A,C), die von Motoren mit digitalen Systemen angetrieben werden, bewegen sich auf automatisch geschmierten Präzisionsführungsbahnen. Die Spanner, die das Werkstück während der Bearbeitung halten, sind mit einem unabhängigen Stromversorgungssystem ausgestattet, das die Positionierung und automatische Neupositionierung aller Spanner in sehr kurzer Zeit ermöglicht. Die Profilfräsmaschine MECAL GEOS-5 ist außerdem mit einer 3D-Software ausgestattet, die ein hohes Maß an Flexibilität bei der Programmierung und eine intuitive grafische Schnittstelle bietet.

Technische Daten des Bearbeitungszentrums MECAL MC302 GEOS-5
- Anzahl der Achsen: 5 (X,Y,Z,A,C)
- Vorschubgeschwindigkeiten in Y/Z-Achse: 1570/740 mm
- Spindelneigung (A-Achse): ± 120°
- Spindeldrehung (C-Achse): ± 210°
- Eilgang in der X/Y/Z-Achse: 70/60/40 m/1

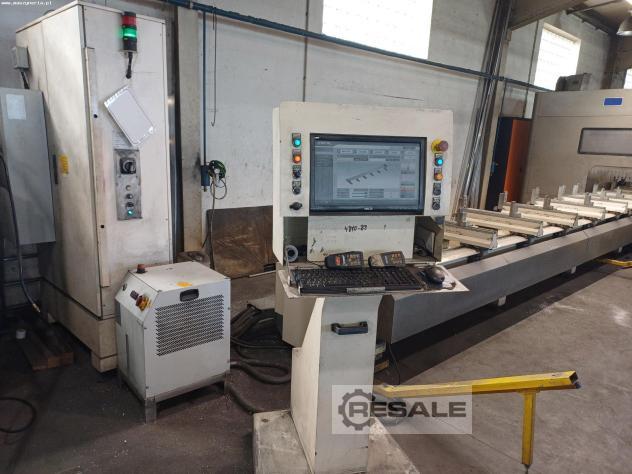

- 3D-Grafik-Software
- Höchstdrehzahl der Elektrospindel: 24000 U/min
- Kapazität des Werkzeugmagazins: 18

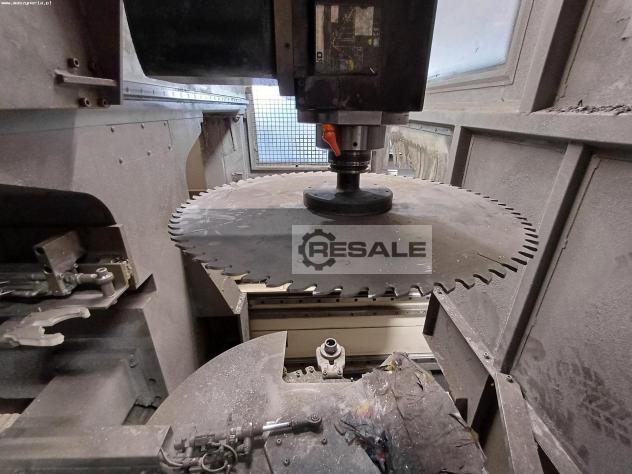

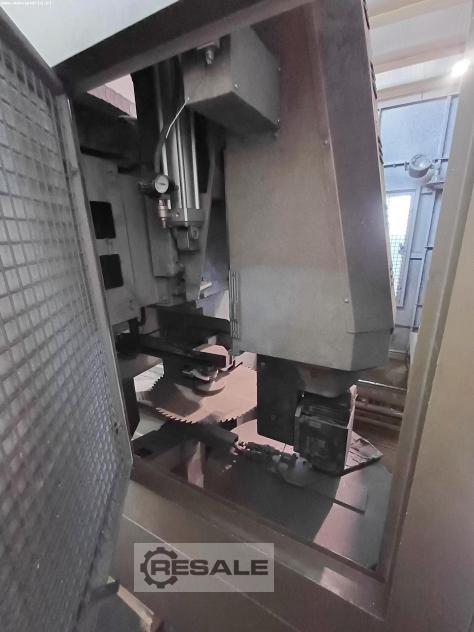

- maximaler Durchmesser der Klinge: 500 mm
- Maximaler Durchmesser der Seiten- und Planfräser: 200 mm
- Zentralschmierung
- Leistung der Elektrospindel: 12 kW
