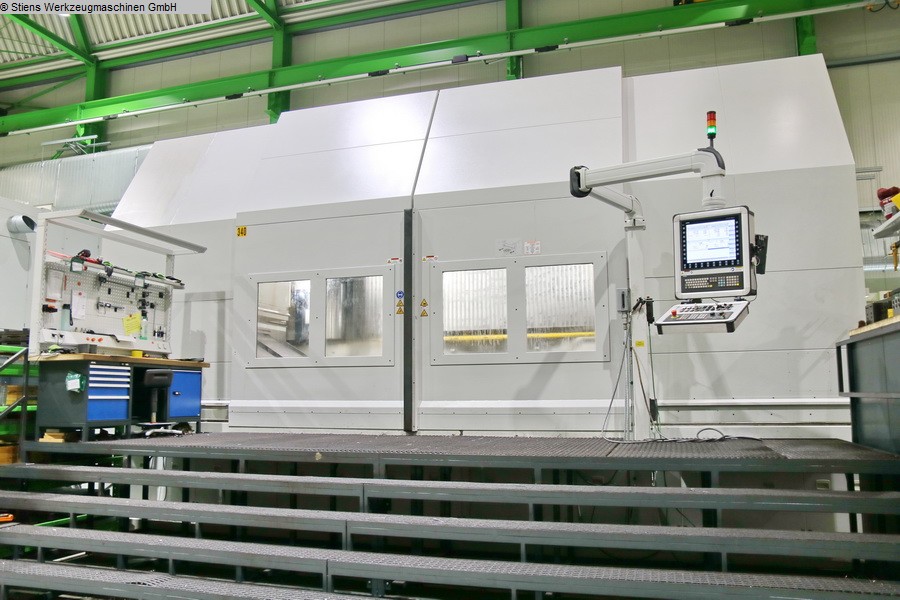

PITTLER PV 4000 Vertikaldrehmaschine
gebrauchtGeprüfter Anbieter
Preis anfordern
Direkt an den Anbieter
1 / 7
Technische Daten
· ID 168821642Metallbearbeitungs- und Werkzeugmaschinen Drehmaschinen Vertikaldrehmaschinen
- Zustand
- gebraucht
- Baujahr
- 2020
- Standort
- Deutschland
Identifikation
HerstellerPITTLER
ModellPV 4000
Positionsnummer1039-9454
Technik
Stückzahl1
Beschreibung
Drehdurchmesser: max. 3.800 mm
Spindelflanschdurchmesser: 1.900 mm
max. Schwingdurchmesser: 3.800 mm
Steuerung: 840 D sl Siemens
Hauptspindel::
Drehzahlbereich - Hauptspindel: max. 100 min/-1
Antriebsleistung - Hauptspindel: 200 kW
Max. Drehmoment: 67.000 Nm
Getriebe: 1:30
max. Belastung: - kg
C-Achse:

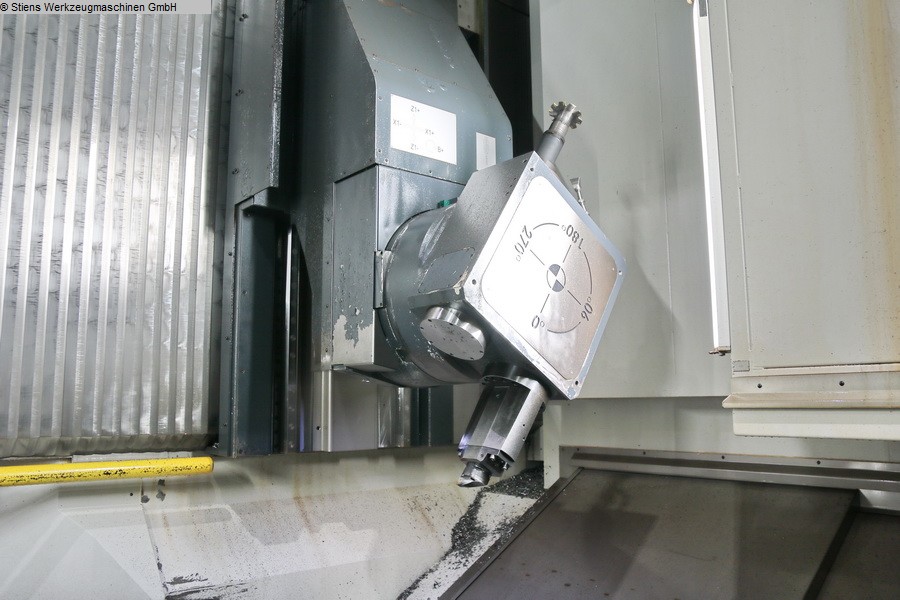

Werkzeugträger:: Rechts / Right
Werkzeugaufnahme: Capto C8
schwenkbar: B: 0 - 270 °
Drehzahlbereich - angetr. Werkzeugpos.: max. 6.000 min -1
Max. Drehmoment: 120 Nm
Werkzeugträger:: Links / Left
Werkzeugaufnahme: Capto C8

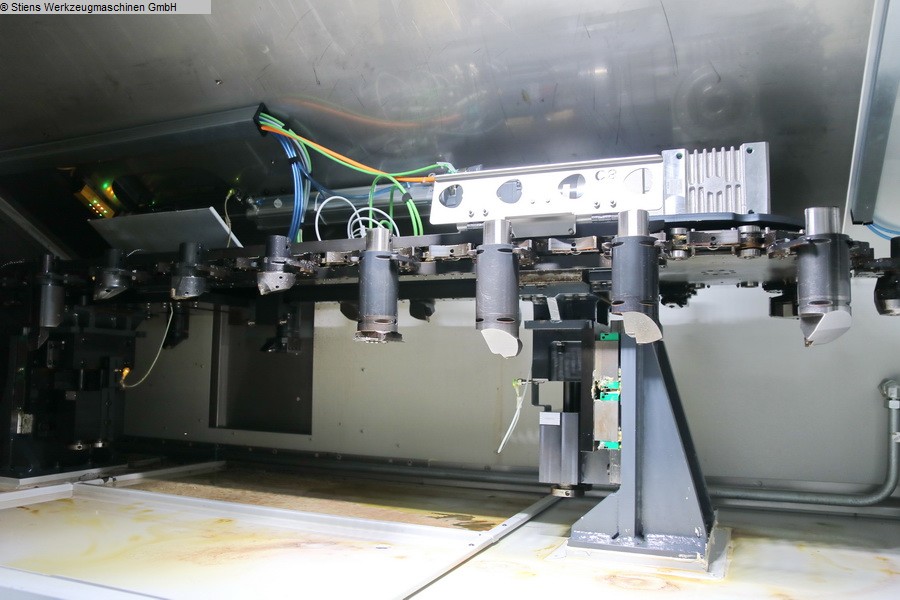

Werkzeugmagazin:: Rechts / Right
Anzahl der Werkzeugplätze: 41 pos.
max. Werkzeuggewicht: 20 kg
max. Werkzeuglänge: 400 mm
max. Werkzeugdurchmesser: 120 mm
Kettenteilung: 125 mm
Werkzeugaufnahme: Capto C8
Werkzeugmagazin:: Links / Left
Anzahl der Werkzeugplätze: 25 pos.
Werkzeugdurchmesser bei voller Bestückung: 150 mm
max. Werkzeuggewicht: 20 kg
max. Werkzeuglänge: 400 mm
Verfahrwege::
x-Achse: 1: 2.800 mm
x-Achse: 2: 3.200 mm
z-Achse: 1.000 mm
Vorschübe::
Eilgang: X: 32 / Z: 20 m/min
Vorschubkraft: X/Z: 22 kN
Gesamtleistungsbedarf: 250 kVA
Maschinengewicht ca.: ca. 30 t
Raumbedarf ca.: 10,4 x 6,3 x 5,7 m
Dokumentation:
Späneförderer: 2x
Kühlmitteleinrichtung: 6 bar
Hochdruckkühlung: 70 bar
innere Kühlmittelzufuhr:
Signal-Lampe:
Papierbandfilter: Knoll KF 150 / 1550
Werkzeugwechsler 60-fach: 2x
elektr. Handrad:
Hydraulikeinheit:
B-Achse: stufenlos / stepless
Automatiktür:
CNC - Zweispindel-Vertikaldrehmaschine
PITTLER - PV 4000
- Steuerungserweiterung / Software
SINUMERIK 828D/840D SL ProgramSYNC Softwareoption
- Einfahrbare Trittgitter
- Kühlmittel Umwälzung
- Öl-Schlauchskimmer
- SIEMENS Safety integrated
- Netzwerkschnittstelle / Datenübertragung
DNC Option
- Ferndiagnose für den NC Bereich
- Teleservice für integrierte PLC der Sinumerik 840 D
- Ethernetanschluss im Schaltschrank
- variabler Drehzahlbereich zum Vermeiden von Schwingungen
- Luftreiniger, elektrostatische Abscheidung
- Messtaster für In Prozess Werkstückvermessung

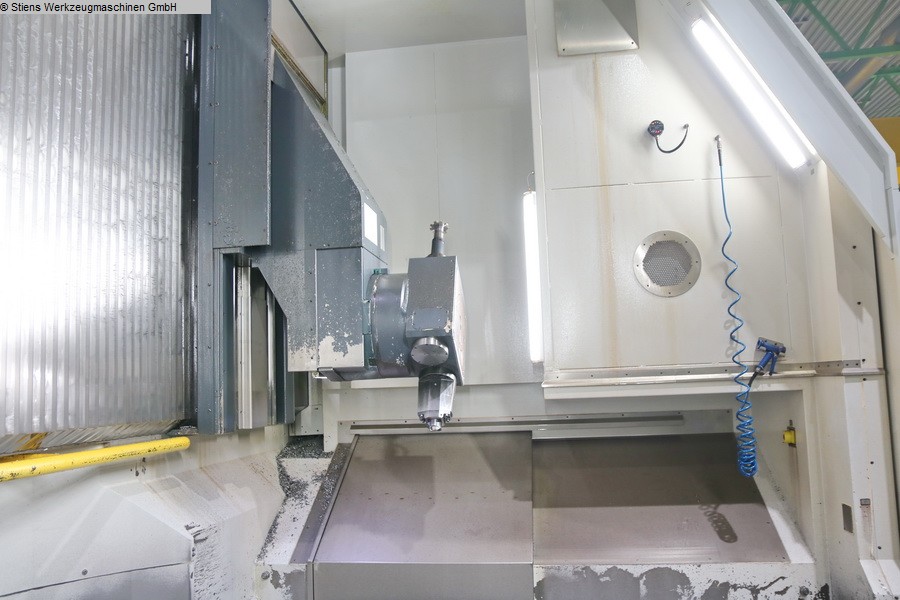

- Begehbarer Arbeitsraum
Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.
