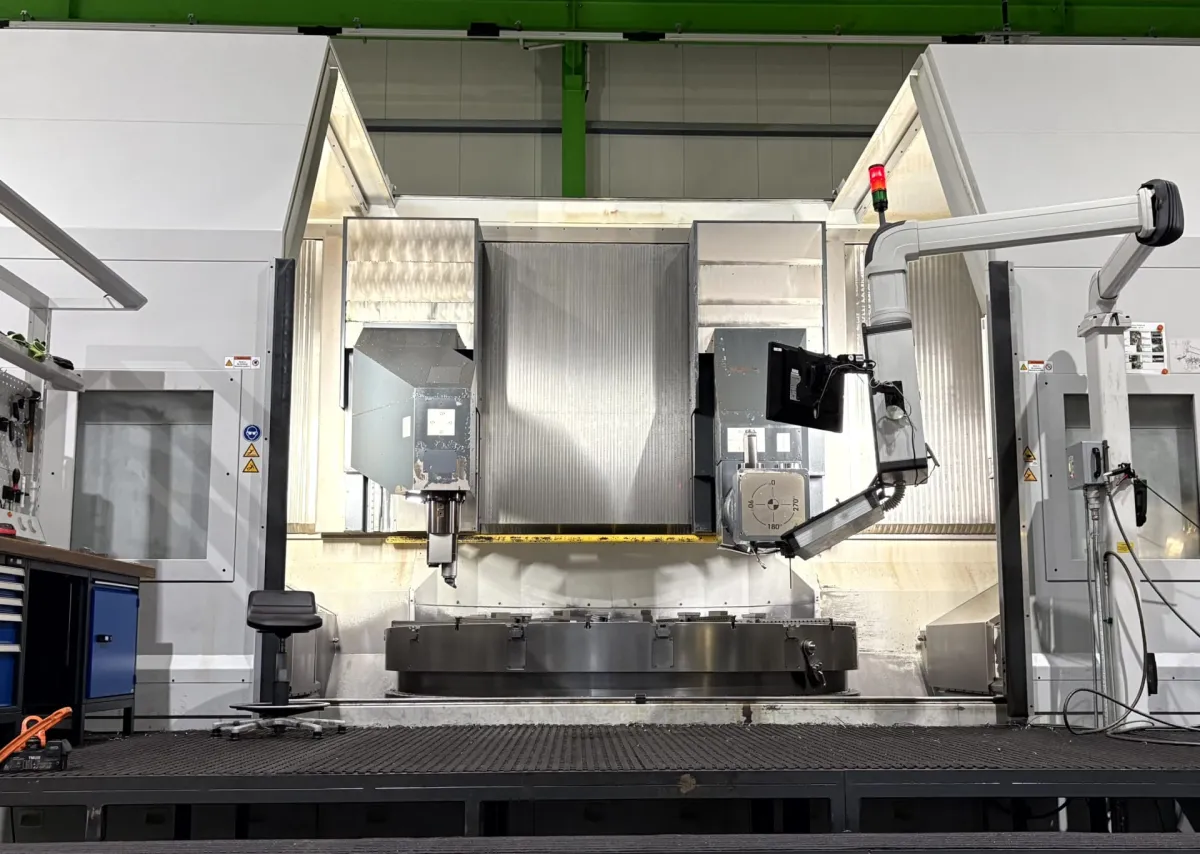

PITTLER WMZ PV4000 / 1-2 WMZ PV 4000 CNC Vertikal Dreh und Bearbeitungszentrum

Technische Daten
-
Max. Werkstückdurchmesser: 3.800 mm
-
Max. Drehzahl: 100 min⁻¹
-
Werkstückspannung: manuell
-
Spannfutter: Röhm
-
Werkzeugaufnahme: Capto C8
-
Werkzeugmagazine: 2 × 47 Plätze (94 Plätze gesamt)
Verfahrwege
-
X1-Achse (rechter Support): 3.200 mm
-
X2-Achse (linker Support): 2.800 mm
-
Z1-Achse (rechter Support): 750 mm
-
Z2-Achse (linker Support): 750 mm
Werkstückspindel
-
Drehzahlbereich bis 100 min⁻¹
-
Nennleistung: 67,4 kW
-
Maximalleistung: 202,2 kW
-
Max. Drehmoment: 71,6 kNm
-
Max. Tischbelastung: 35.000 kg
-
Wassergekühlte Motorspindel
Multifunktionskopf
-
B-Achse mit stufenloser Positionierung
-
Schwenkbereich: 180°
-
Angetriebene Werkzeuge bis 6.000 min⁻¹
-
Hydraulische Klemmung
-
Direktmesssystem
-
Hochdruckkühlung bis 70 bar
Werkzeugmagazine
-
2 Kettenmagazine mit je 47 Plätzen
-
Werkzeugdurchmesser bis 120 mm
-
Bis 150 mm bei entsprechender Magazinbelegung
-
Max. Werkzeuglänge: 400 mm
-
Max. Werkzeuggewicht: 20 kg
Späne- und Kühlschmierstoffanlage
-
2 Knoll-Späneförderer
-
Knoll Bandfilteranlage KF400-2300
Elektrische Daten
-
Betriebsspannung: 3 × 400 V AC
-
Schutzart: IP55
-
Anschlussleistung: 280 kVA
