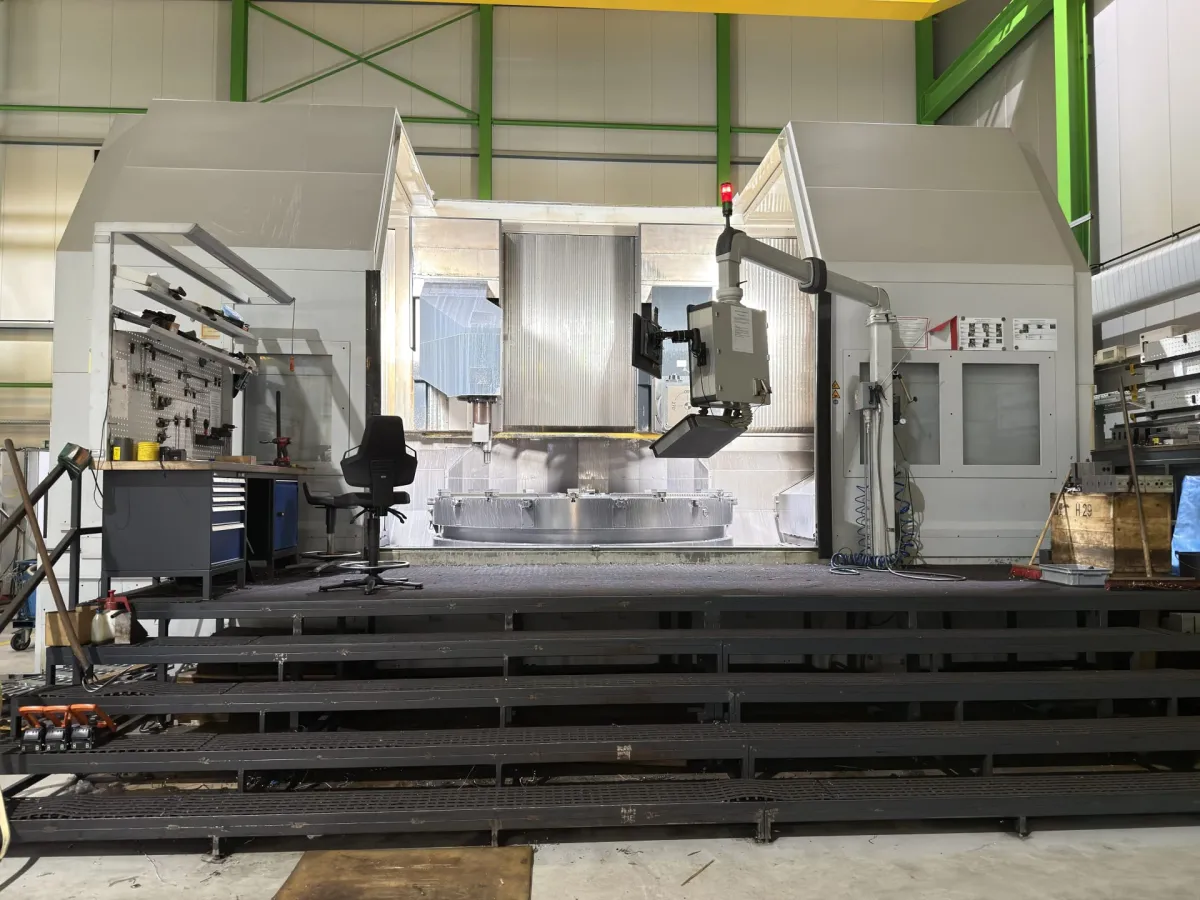

WMZ PV 4000 CNC Vertikal Dreh und Bearbeitungszentrum PITTLER WMZ PV4000 / 1-2

Die Pittler WMZ PV4000 / 1-2 ist eine schwere CNC-Vertikaldrehmaschine in Portalkonstruktion mit einer Werkstückspindel und zwei unabhängig verfahrbaren Werkzeugträgern.

Die Maschine ermöglicht Drehen, Bohren, Fräsen und Einstechen. Der rechte Werkzeugträger ist als schwenkbarer Multifunktionskopf mit B-Achse und angetriebenen Werkzeugen ausgeführt. Zwei separate Kettenmagazine bieten insgesamt 94 Werkzeugplätze.

Technische Daten

Maschinennummer: ZV028

Maschinenkonzept: Portalmaschine mit einer Werkstückspindel und zwei Werkzeugträgern

Bearbeitungsverfahren: Drehen, Bohren, Fräsen und Einstechen

Maximaler Umlaufdurchmesser: 3800 mm

Maximaler Werkstückdurchmesser: 3800 mm

Maximale Werkstückdrehzahl: 100 min-1

Bemessungsdrehzahl: 36,7 min-1

Werkstückspannung: manuell

Spannfutter: Röhm

Werkzeugaufnahme: Capto C8

Werkzeugmagazine: 2 Kettenmagazine

Werkzeugplätze: 2 x 47

Gesamtzahl Werkzeugplätze: 94

Maximaler Werkzeugdurchmesser: 120 mm laut Betriebsanleitung

Maximaler Werkzeugdurchmesser: 150 mm laut Auftragsbestätigung bei entsprechender Magazinbelegung

Maximale Werkzeuglänge: 400 mm

Maximales Werkzeuggewicht: 20 kg

Verfahrwege

X1-Achse rechter Werkzeugträger: 3200 mm

X2-Achse linker Werkzeugträger: 2800 mm

Z1-Achse rechter Werkzeugträger: 1000 mm

Z2-Achse linker Werkzeugträger: 1000 mm

Eilgang X-Achsen: bis 32 m/min

Eilgang Z-Achsen: bis 20 m/min

Werkstückspindel

Getriebeuntersetz ung: 1 zu 30

Maximale Drehzahl: 100 min-1

Bemessungsdrehzahl: 36,7 min-1

Nennleistung: 67,4 kW

Kurzzeit-Gesamtleistung: 202,2 kW

Nenndrehmoment: 52,65 kNm

Maximales Antriebsmoment: 71,55 kNm

Drehmoment laut Auftragsbestätigung: 67000 Nm bei 40 Prozent ED

Motorspindelleistung laut Auftragsbestätigung: 200 kW bei 100 Prozent ED

Maximale Spindeltraglast einschließlich Spannfutter, Spannbacken und Werkstück: 35000 kg

Spindelflanschdurchmesser: 1900 mm

Planlagerdurchmesser: 1400 mm

Die Werkstückspindel ist als wassergekühlte Motorspindel mit Präzisions-Axial-Rillenkugellagerung ausgeführt.

Werkzeugträger und Multifunktionskopf

Der rechte Werkzeugträger besitzt einen schwenkbaren Multifunktionskopf mit zwei Capto-C8-Aufnahmen für Drehwerkzeuge sowie Bohr- und Fräswerkzeuge.

B-Achse zur stufenlosen Positionierung

Schwenkbereich: 180 Grad

Drehzahl der angetriebenen Werkzeuge: bis 6000 min-1

Drehmoment der Werkzeugspindel: ca. 120 Nm bei 100 Prozent ED

Hydraulische Klemmung

Direktes Messsystem

Direkte Kühlmittelzuführung

Hochdruck-Kühlmittelversorgung: bis 70 bar

Werkzeugmagazine

Zwei Kettenmagazine mit jeweils 47 Werkzeugplätzen

Werkzeugaufnahme: Capto C8

Maximaler Werkzeugdurchmesser: 120 mm

Bis 150 mm bei entsprechender Magazinbelegung

Maximale Werkzeuglänge: 400 mm

Maximales Werkzeuggewicht: 20 kg

Werkzeugreinigung mit Blasluft

Manuelle Magazinbestückung

Kühlmittel und Späneentsorgung

Zwei Knoll-Späneförderer Typ 600 S-2/120

Knoll-Bandfilter Typ KF400-2300

Weitere Ausstattung

Röhm-Spannfutter

Spindelkühlung

Hydraulikaggregat

Elektrische Daten

Betriebsspannung: 3 x 400 VAC

Schutzart: IP55

Maximale Leistungsaufnahme: 280 kVA
