Schlitzspindel: 1 St.
Anzahl der Fräsaggregate: 5
St.
Spindeldurchmesser: 50 mm
Steuerung: Weinig PC-Nexus
Weinig Unicontrol 11 Fensteranlage mit umfangreichen Werkzeugen
-----------------------------------------
Optional verfügbar
(mit Mehrpreisen)
- Weinig Univar 6 Umfälzmaschine (Preis auf
Anfrage!)
- Götzinger PowerDrill Bohr- u. Fräszentrum Fenster u.
Türen (Preis auf Anfrage)
Technische
Herstellerbeschreibung:
-----------------------------------------<
br/>

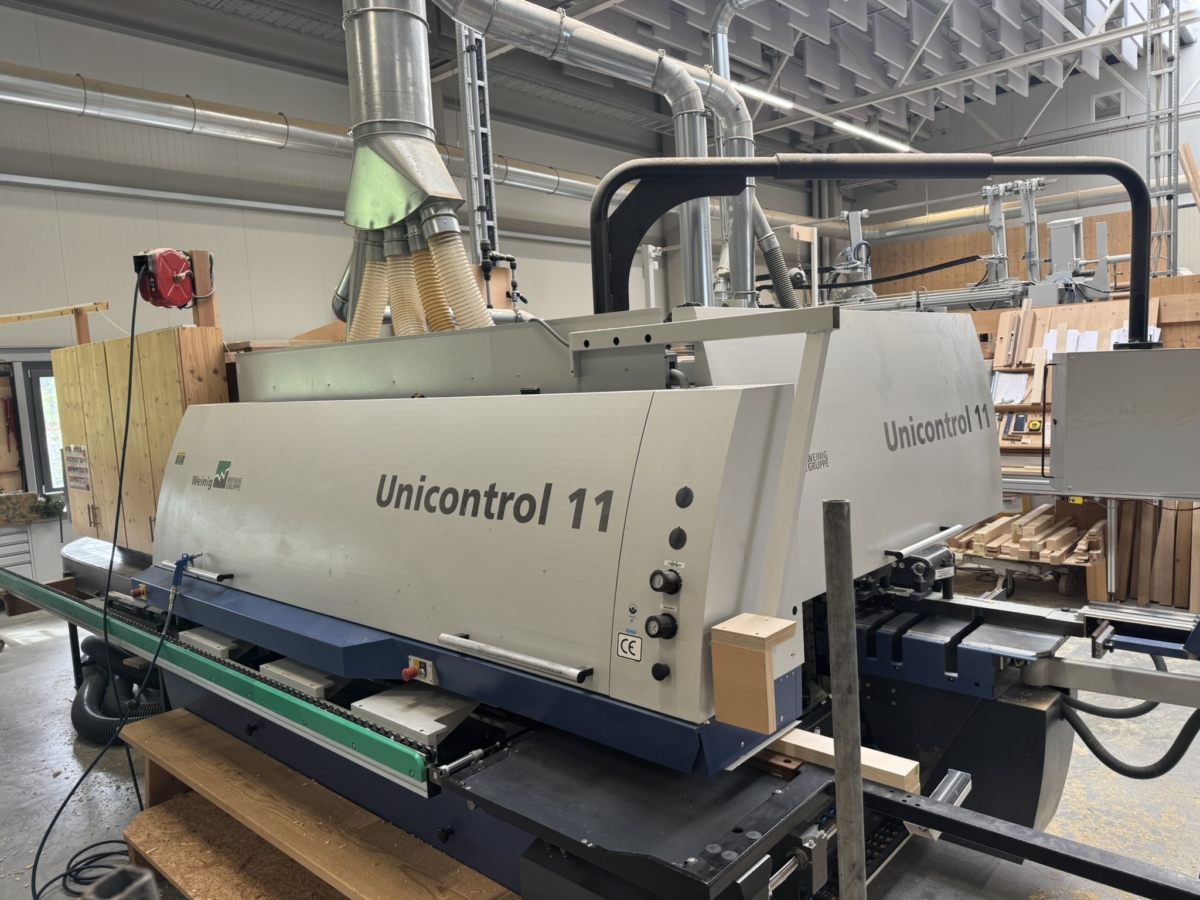

Pos. 1: Weinig Unciontrol 11
Fensteranlage
-----------------------------------------
inklus
ive vorhandene Werkzeuge
- IV 67 Holz und Holz-Alu
- IV 77
Holz und Holz-Alu
- IV 90
Holz
Ablängsäge
---------------------------------------
-----------------------
mit Laserrichtlicht, Motorstärke 3 KW,
Spindeldurchmesser 40 mm,
Spindeldrehzahl elektronisch regelbar
mit Bremse 3.000-6.000 UpM.
Werkzeugflugkreis max. 400
mm
Verstellung axial: 150 mm über NC - Achse
Verstellung
radial pneumatisch auf 8 Positionen f. Kantenrundung von
oben
Rundungsaggregat horizontal
unten
------------------------------------------------------------
--
Motor mit Bremse: 1,5 kW, Spindeldurchmesser 20 mm, Spannlänge
25 mm,
Drehzahl 9000 UpM
Werkzeugflugkreis max. 130
mm
Verstellweg axial mechanisch gekoppelt mit
Ablängsäge
Verstellweg radial pneumatisch
gesteuert
Zapf- und
Schlitzspindel
---------------------------------------------------
-----------
Mit hydraulisch gespanntem Gegenlager
Motorstärke
mit Bremse: 15 KW
Spindeldurchmesser 50 mm
Spindeldrehzahl
2.800 Upm
Werkzeugflugkreis max. 400 mm
Werkzeugspannlänge
640 mm
Verstellweg axial NC Achse
Grundstellung unter Tisch:
5-10 mm
Verstellweg radial: starr
1. Profilspindel
(Gleich- und
Gegenlauf)
-------------------------------------------------------
-------
Motorstärke mit Bremse 11 KW
Spindeldurchmesser 50
mm
Spindeldrehzahl 6.000 Upm
Werkzeugflugkreis min. 140 mm,
max. 232 mm
Werkzeugspannlänge 400 mm mit
Gegenlager
Verstellweg axial 350 mm NC Achse
Verstellweg
radial NC-Achse
Grundstellung unter Tisch: 5-10 mm
2
Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert 8
Positionen
Profilfräsaggregat horizontal
oben
-------------------------------------------------------------
-
Motorstärke mit Bremse 3,7 KW
Spindeldurchmesser 40
mm
Spannlänge 40 mm
Spindeldrehzahl 9.000
Upm
Werkzeugflugkreis max 130 mm
Verstellung pneumatisch auf 8
Positionen axial und radial
2.
Profilspindel
----------------------------------------------------
----------
Motorstärke 11 KW
Spindeldurchmesser 50
mm
Spindeldrehzahl 6.000 Upm
Werkzeugflugkreis min. 140 mm,
max. 232 mm
Werkzeugspannlänge 400 mm mit
Gegenlager
Verstellweg axial 350 mm NC Achse
Verstellweg
radial NC-Achse
Grundstellung unter Tisch: 5-10 mm
Getaktetes
Führungslineal im Anschlag mit Sprossenstützleiste
2
Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert 8
Positionen
Profilfräsaggregat vertikal rechts am
Maschinenende
----------------------------------------------------
----------
Motorstärke mit Bremse 3,7 KW
Spindeldurchmesser
40 mm
Spannlänge 160 mm
Spindeldrehzahl 5.850
Upm
Werkzeugflugkreis min. 112 mm, max. 210 mm
Verstellung
pneumatisch auf 8 Positionen axial und
radial
Profilfräsaggregat horizontal
unten
------------------------------------------------------------
--
Motorstärke mit Bremse 3 KW
Spindeldurchmesser 40
mm
Spannlänge 125 mm
Spindeldrehzahl 5.850
Upm
Werkzeugflugkreis max 200 mm
Verstellung pneumatisch auf 8
Positionen axial und radial
Weiteres
Zubehör
---------------------------------------------------------
-----
- Längenanschlag CNC - gesteuert, montiert auf dem
Schlitztisch
für Längen bis 3500 mm, inkl. positionierte
Ablängsäge in Steuerung integriert.
-
Studiofenstereinrichtung, 60 ° beidseitig schwenkbar
-
Doppelteilepaket mit automatischer Vereinzelung und Übergabe
-
Umfräspaket mit Gleichlaufeinrichtung und EIntauchautmatik
-
Umfälzwagen für das Umfälzen kleiner Flügelbreiten unter 500 mm.
Automatische Klemmung pneumatisch
- Klimagerät im
Schaltschrank
- PC - Steuerung NEXUS
- Automatisches
Wendesystem: Lamellenförderer, inklusive Transportband
zum
Rücktransport der Werkstücke zum Bediener
Optionen
mit Mehrpreien (Preise auf
Anfrage!)
-----------------------------------------
Pos.
2: Umfälzmaschine Weinig Univar 6
-----------------------------------------
inklusive
vorhandener Werkzeuge
1. Profilierspindel (Gleichlaufspindel
mit Eintauchautomatik)
> Gleichlauf zum ausrissfreien
Umfälzen
> Position: vertikal rechts
> Anzahl Werkzeuge:
1
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50
mm
> Werkzeugspannlänge: 120 mm
> Werkzeugdurchmesser max:
232 mm
> Motor 7,5 KW
2. Profilierspindel
> Position:
vertikal rechts
> Anzahl Werkzeuge: 3 (bei Hub 95 mm)
>
Verstellweg axial/radial: 240/80 mm
> Axialverstellung:
pneumatisch
> Spindeldrehzahl: 6000 U/min
>
Spindeldurchmesser: 50 mm
> Werkzeugspannlänge: 320 mm
>
Werkzeugdurchmesser max: 232 mm
> Motor 11 KW
3.
Profilierspindel (Beschlagfräsaggregat)
Position: vertikal
rechts
Spindeldurchmesser: 40 mm
Werkzeugspannhöhe: 160
mm
Motor: 3 KW
Verstellweg axial: 90mm
Weitere
Merkmale
> Bildschirmsteuerung für 99 Fenstertypen.
>
Umfräswagen zum Umfräsen von Flügelrahmenbreiten
unter 500 mm.
Manuelle Handklemmung und
Bedienung.
-----------------------------------------
Pos.
3: Götzinger PowerDrill Bohr- und Fräszentrum Fenster u.
Türen
-----------------------------------------
inklusive
vorhandenen Bohrern und Fräsern sowie 2 Stk. Wechselköpfe für
Ecklager und Olive. Maschine wurde 2017 von Fa. Götzinger
werksüberholt.
Mit der Götzinger PowerDrill können Sie je
nach Art und Ausführung:
- Stirn- und längsseitig
bohren
- (Dübeln von Haustüren, Setzhölzern, Kämpfer)
-
Die Bohrbilder sind frei programmierbar
- Sie können: Griffoliven
und Ecklager bohren, mit
schnellwechselbaren
Mehrspindelbohrköpfen
- Sie können:
Schlosskasten-, Drücker und PZ sowie 3D-Bänder fräsen
und
bohren
- Die Maschine hat ein horizontales und ein
vertikales Fräsaggregat
- Eine einfache Steuerung lässt Sie
Bohr- und Fräsprogramme anlegen,
speichern und immer wieder
aufrufen
Grundgestell in stabiler Ausführung, mit Blech
verkleidet
Tischauflage 1500 x 200
mm
Bearbeitungsaggregat:
X-Achse: 500 mm
Nutzfahrweg
Y-Achse: 0-150 mm
Z-Achse: 0-120 mm (über
Tisch)
Horizontale Aggregate:
1 Bohraggregat horizontal
(Dübelbohraggregat links)
1 Fräsaggregat horizontal für
Schlosskasten
1 Bohraggregat horizontal (Dübelbohraggregat
rechts)
Vertikale Aggregate:
1 Bohraggregat
vertikal
1 Bohraggregat vertikal - mit
Bohrkopfschnellwechseleinrichtung
--------------------------
1
Bohrkopf BKF 2/3, für Ecklager ROTO NT inkl.Bohrersatz
(anderer
BEschlag auf Anfrage möglich!), schnellwechselbar
1 Bohrkopf BKF
3, für Olive inkl. Bohrersatz, schnellwechselbar
1
Fräsaggregat vertikal für Schlosskasten
1 Stück
Längenanschlag recht und links, Nutzlänge 2,8 m, NC
gesteuert
Schaltschrank für PowerDrill neu in 2017:
-
neu aufgebaut mit Gleichstromversorger
- neue
Schrittmotorregler
- 3 St. Schrittmotoren B+R X-Y-Z - Achse
-
1 St. B+R Touch Panel 10
Maschine komplett,
CE-Konform,anschlussfertig
Ladeabmessungen:
Maschine L x
B x H = 2,50 x 1,50 x 2,30 m, Gewicht 850 kg
Längenanschlag L x B
x H = 6,00 x 0,30 x 0,30 m, Gewicht 100
kg
-----------------------------------------
Preis der
o.g. Maschinen auf Anfrage!
Ausführliche Beschreibungen der
Maschinen als PDF-Anhänge.
(technische Angaben laut
Hersteller - ohne Gewähr!)
Verkauf der Werkzeuge im Zustand,
Umfang und mit Zubehör ab Standort vorhanden.
Hinweis zu
Fensterschnitten,
Werkzeugzeichnungen,
Werkzeugsystemauflistungen:
Fa.
Engelfried übernimmt keine Gewährleistung, dass die tatsächlich
vorhandenen
Werkzeuge mit den genannten und gezeichneten Systemen
übereinstimmen.
Alle angegebenen Preise netto. zzgl.
gesetzl. Mwst.
